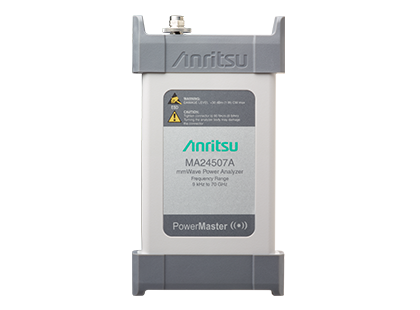

Power Master Anritsu MA24507A представляет собой портативный анализатор мощности миллиметровых волн с питанием от USB, который позволяет проводить простые измерения мощности вплоть до -90 дБмВт на основе значений частоты в диапазоне 9 кГц - 70 ГГц. Традиционные измерители мощности предназначены для широкополосных сигналов и способны обрабатывать лишь ограниченные диапазоны мощности, поэтому инженеры и техники используют анализаторы спектра, которые оснащены множеством бесполезных функций, стоят сотни тысяч долларов и требуют половины ресурсов испытательного стенда при проведении простых измерений РЧ-амплитуды на основе значений частоты. Power Master позволяет проводить такие измерения с помощью устройства с питанием от USB, корпус которого чуть больше смартфона, а стоимость — во много раз ниже стоимости любого анализатора спектра.
Особенности
- Возможность работы с низкими уровнями мощности — измерение сигналов до –90 дБмВт
- Идеален для дистанционного тестирования, в особенности сигналов миллиметрового диапазона с высокими потерями при распространении
- Настройка пользователем для управления скоростями измерения и уровнем шума
- Новый режим монитора каналов в PowerXpert для одновременного отслеживания до шести каналов
- Новый режим поиска мощности в PowerXpert позволяет искать до шести сигналов в пределах заданного диапазона частот
- Отверстия для непосредственного монтажа и подключения измерительного оборудования при проведении тестирования на платах
Модель | MA24507A |
---|---|
Диапазон частот | 9 кГц — 70 ГГц |
Диапазон измерений | -90 — +10 дБмВт |
SWR (x:1) | 9 kHz — ≤ 12.4 GHz 1.29 |
> 12.4 GHz — 26.5 GHz 1.38 | |
> 26.5 GHz — 40 GHz 1.50 | |
> 40 GHz to — GHz 1.67 | |
> 50 GHz to — GHz 2.10 | |
Amplitude Точность (дБ,Typical) | 9 kHz — < 6.15 GHz ±1.0 dB |
6.15 GHz — < 40 GHz ±1.0 dB | |
40 GHz — ≤ 70 GHz ±1.0 dB | |
РЧ-разъем | Разъем V (штырьковый) |
