Описание

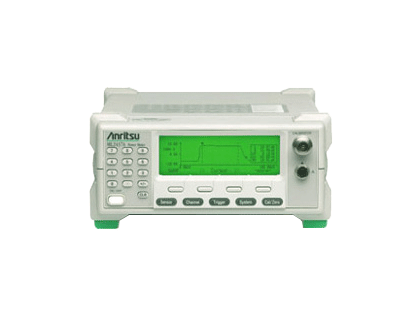

Измерители мощности серии ML2430A - ML2437A и ML2438A - совмещают преимущества точности теплового измерителя, скорость диодного измерителя и графическое отображение результатов измерителя пиковой мощности. В результате вы получаете один прибор с обновлением показаний более 35 тыс. раз в секунду и динамическим диапазоном 90 дБ на одном датчике. Возможность отображения графиков является стандартной функцией прибора. Прочный корпус и дополнительный NiMH аккумулятор высокой емкости обеспечивают лабораторную точность показаний в полевых условиях.
ML2437A снабжен одним входом.
ML2438A снабжен двумя входами.
- Скорость, точность и гибкость в экономичном пакете
- Портативный, прочный и с защитой от влаги.
- Дополнительный NiMH аккумулятор обеспечивает шесть часов непрерывной работы
- Измерение и передача высокоскоростного всплеска 200 точек данных с использованием профильного режима работы со скоростью обновления 35 тыс. раз в секунду.
- 99,9% симуляции старых измерителей позволяют серии ML2430A улучшить производительность системы ATE. Увеличение скорости типовых проверок систем — от 2 до 10 раз быстрее.
Характеристики
- Динамический диапазон 90 дБ
Типовые системы ATE в сфере коммуникаций работают в динамическом диапазоне от 60 до 80 дБ. MA247xD с динамическим диапазоном 90 дБ заменяет два датчика с динамическим диапазоном 50 дБ. - Высокая надежность/Готовность к использованию
Прочный поликарбонатный корпус предназначен для работы в тяжелых полевых условиях и защищен от попадания влаги. - Повышенная точность
Датчики мощности серии MA24xx обеспечивают улучшение в возвратных потерях датчика от 5 до 6 дБ, наполовину снижая неопределенность несовпадения. - Управление через программные клавиши меню
Программные клавиши меню облегчают управление прибором, делая пользовательский интерфейс намного понятнее. Цифровая клавиатура упрощает пользовательский интерфейс. - Аккумулятор
Дополнительный “умный” NiMH аккумулятор поддерживает высокую плотность заряда для работы в течение всего 8-часового рабочего дня. - Вольтметр
Серия ML2430A также поддерживает высокоскоростное измерение напряжения. Разъем на задней панели используется для замеров напряжения или работает как вход В/ГГц с поддержкой поправки коэффициента при автоматической калибровке датчика.
Идеальное решение для CW или полевых проектов
- Скорость, точность и гибкость в экономичном пакете
- портативный, прочный и с защитой от влаги.
- Дополнительный NiMH аккумулятор обеспечивает шесть часов непрерывной работы
- Измерение и передача высокоскоростного всплеска 200 точек данных с использованием профильного режима работы со скоростью обновления 35 тыс. раз в секунду.
- Благодаря 99,9% симуляции старых измерителей, серия ML2430A повышает производительность системы ATE. Увеличение скорости типовых проверок систем — от 2 до 10 раз быстрее.
- Оператор может непосредственно контролировать отсрочку срабатывания и время интеграции образца при считывании.
- Источники срабатывания могут быть постоянными, внутренними TTL и ручными.
- Случайное повторяющееся использование образцов для высокого разрешения быстрых сигналов. Графическое отображение характеристики времени показывает импульсные сигналы в диапазоне мощности от –40 дБмВт до +20 дБмВт.
- Скорость получения данных 35 кГц позволяет очистить профили мощности от сигналов сотовой связи и PCS, в том числе TDMA, PHS, GSM и DCS-1800. Мощность на пике импульса легко можно измерить с повторяемостью, используя среднее значение расстояний между курсорами.
- Измерение мощности на пике импульса в динамическом диапазоне более >80 дБ в режиме считывания на скорости GPIB >200 считываний в секунду.
- Доступны сигналы импульсной мощности или TDMA. Режим время/мощность — это отображение ленточной диаграммы.
- В сервисных приложениях эта диаграмма позволяет ускорить устранение нетипичных условий, таких как перебои в работе реле или ошибки в управлении питанием мобильного телефона.
- Функция Frame Triggering позволяет пользователю измерить среднюю мощность в заданном интервале времени.
Документы
Описание
Опции | Описание |
ML2400A-05 | Front Bail Handle |
ML2400A-06 | Rear Mount Input A on ML2437A |
ML2400A-07 | Rear Input A and Reference on ML2437A |
ML2400A-08 | Rear Mount Inputs A, B and Reference on ML2438A |
ML2400A-09 | Rear Mount Inputs A and B on ML2438A |
Модели
Модели | Описание |
ML2437A | CW Power Meter, Single Input |
ML2438A | CW Power Meter, Dual Input |
