Telestream PRISM обеспечивает:
- Разрешения/форматы SD, HD, 1080P, 2K, 4K, 8K
- Четыре (4) одновременных входа SDI, до 12G
- Два (2) порта IP-видео до 25G с поддержкой ST 2110, ST 2022-7, ST 2022-6 и PTP
- Измерение звука до 32 каналов/программ
- Звук Dolby ED2/E/D/D+ через SDI и ST2110-30/31
- Объективные измерения HDR со встроенными гамма-кривыми HLG, PQ, Slog2/3 и Log-C
- Измерение широкой цветовой гаммы и обнаружение ошибок для цветовых пространств Rec.709, DCI-P3 и Rec.2020
Отображение формы волны Предоставляет множество конфигураций для различных отображений YPbPr, YRGB или RGB с различными функциями усиления, развертки, увеличения и выбора линии, а также возможностью добавления курсоров для точного измерения в пределах кривой.
Сеанс IP предоставляет сводку информации для декодированного потока. С информацией об уровне 1 и 2, наряду с информацией о синтаксисе потоков видео, аудио и данных. Для помощи пользователю в диагностике проблем предоставляется сводная информация о приложениях PTP и NMOS. Требуется, чтобы в приборе была установлена опция IP-MEAS.
PRISM предназначен для использования в различных приложениях, от HD-SDI Live Acquisition до 25G ST 2110 IP Engineering и диагностики. Опции модулей программного обеспечения могут быть добавлены в любое время для настройки прибора в соответствии с потребностями текущей работы. Пользовательский интерфейс, основанный на программном обеспечении, затем можно персонализировать в соответствии с потребностями отдельных членов команды. Эти конфигурации могут быть сохранены в качестве предустановок для быстрой настройки прибора при необходимости. Благодаря множеству способов крепления и установки прибора, а также множеству способов взаимодействия с прибором и управления им, PRISM удобно вписывается в любую среду.
С помощью опции MULTI операторы могут легко сравнивать различные входные каналы и использовать широкий спектр приложений в PRISM, которые можно адаптировать для удовлетворения ваших приложений. Эти различные конфигурации могут быть сохранены в качестве предустановок для быстрого вызова и дают операторам и инженерам возможность настраивать входы и приложения в соответствии со своими потребностями, от затенения камеры до цветокоррекции с контентом HDR и SDR.
Управление экспозицией является ключом к созданию отличного контента. PRISM предлагает сочетание традиционных и новых инструментов, таких как отображение в ложных цветах, сигнал STOP, люксметр и внутренние LUT для управления гамма-кривыми S-Log 2, SLog 3, Log-C, HLG и PQ, чтобы обеспечить объективные измерения уровня и области яркости для обеспечения согласованности.
PRISM предоставляет все инструменты, необходимые для балансировки камеры, проверки согласованности цветов и мастеринга в нескольких цветовых пространствах. Отображение векторной диаграммы и диаграммы CIE обеспечивает настройку цвета для Rec. 709 и Rec. 2020. Дисплей Telestream Diamond упрощает настройку компонентов R/G/B. Диаграммы CIE обеспечивают соответствие требованиям Rec. 709, 2020 и DCI P3 с наложением False Color Gamut на отображаемое изображение, что упрощает определение цветов, выходящих за пределы цветового пространства DCI-P3 или Rec.709.
PRISM предоставляет набор инструментов аудиомониторинга для встроенного звука и ST2110-30 или ST2110-31. Включая настраиваемые звуковые панели, измерение громкости, объемный звук, фазу Лиссажу и дисплеи Audio Session для мониторинга многоканальных миксов 5.1, 7.1 и 7.1.4 с декодированием Dolby Digital и E. Dolby ED2 поддерживается для отображения метаданных в статусе Dolby. Отображение до 32 каналов аудио для производства 8K. Слушайте выбранные аудиоканалы или микшированные стереоканалы через наушники или дополнительные встроенные динамики на MPX2.
Для перехода на IP требуется комплексный набор инструментов для обеспечения видимости ваших потоков аудио, видео и данных по всей сети. PRISM обеспечивает стандартную поддержку 10GE для ST2022-6, ST2022-7 и ST2110 с простым обновлением программного обеспечения до подключения 25GE. Простой мониторинг IP-потоков с помощью измерительных приложений, помогающих определять производительность сети и устранять неполадки.
Обеспечение непрерывной работы оборудования на объекте или в сети имеет решающее значение для поддержания высокого качества. Telestream PRISM предоставляет обширный набор инструментов, помогающих в устранении неполадок и диагностике проблем. Для SDI можно использовать дисплей 12G Eye для проверки качества передачи сигнала. Список данных и сеанс ANC позволяют исследовать проблемы с метаданными, чтобы убедиться, что SCTE104, скрытые титры и AFD присутствуют в сигнале и правильно декодируются. Для проверки проблем с Lip Sync AV Delay измеряет разницу во времени между звуком и видео с помощью простой всплывающей последовательности, сгенерированной Telestream SPG, и обеспечивает измерение опережения или задержки для 16 каналов.
Быстрое предоставление высококачественного контента имеет решающее значение для успеха профессионального постпродакшна. Редакторам и колористам нужны надежные, простые в использовании инструменты, помогающие точно регулировать уровни экспозиции, управлять внешним видом, сопоставлять цвета и экспозицию между сценами и многое другое. PRISM предоставляет набор как уникальных, так и традиционных инструментов для управления экспозицией и цветом. К ним относятся дисплеи Stop для удобного измерения уровней сигнала на той же шкале, что и уровни освещенности; Диаграммы CIE с легко читаемыми индикаторами пределов Rec.709, DCI P3 и Rec.2020; настраиваемые наложения изображений в искусственных цветах для легкого выявления аномалий экспозиции и цветовой гаммы; и цветной дисплей RGB Parade, а также традиционные дисплеи сигналов и векторов. Эти инструменты заключены в проверенный пользовательский интерфейс с удобными функциями, такими как большой плавающий дисплей временного кода и легко читаемые AFD / безопасная область / центральная сетка, которые можно персонализировать, чтобы вы могли работать так, как это нужно вашей команде и рабочим процессам. . Для приложений, выходящих за рамки потребностей вещательного телевидения, PRISM поддерживает источники DCI 2048x1080, 4096x2160 4K. Растущий список форматов включает 10- или 12-битный RGB через SDI с частотой кадров 23, 24, 25, 29 и 30p; и 10-битный YCbCr через ST 2110-20 на 23, 24, 25, 29, 30, 50, 59 и 60p, среди прочего. Система пресетов PRISM; Журнал событий; и наборы инструментов для аудио, видео и данных делают технический контроль качества и мастеринг структурированным и повторяемым процессом.

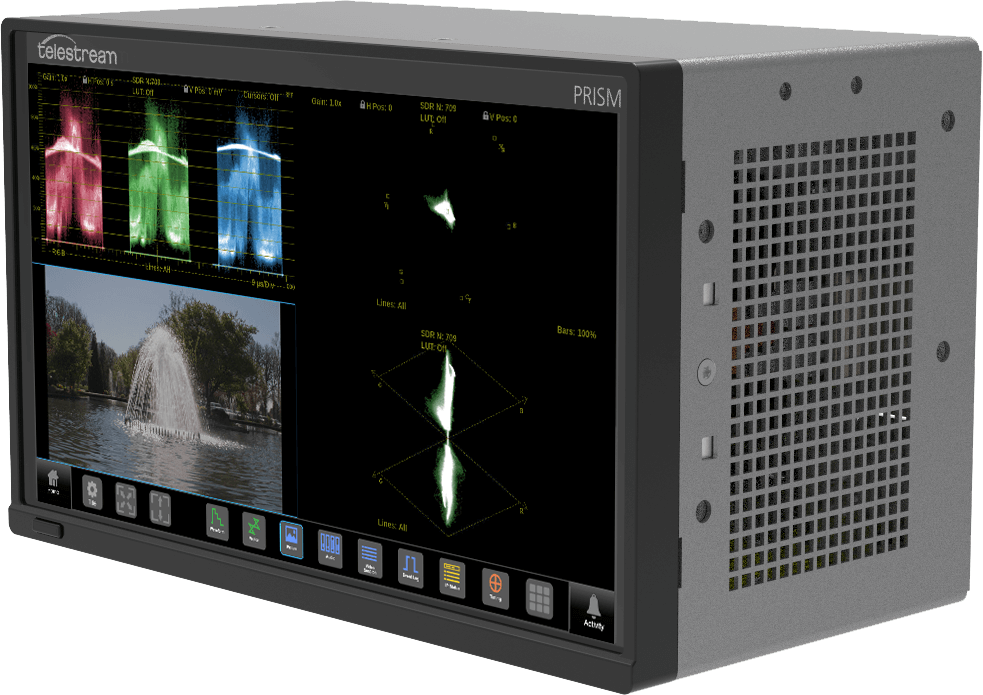

Model | MPS-200 |
Form Factor | 3RU, Half-rack |
Depth | 5” |
Interface | 1920 x 1080 9” Touchscreen x 1 |
SDI Inputs Capability (4 x 12G SDI) | Standard |
IP Inputs Capability (2 x 10G/25G) | Standard |
Eye Measurement capability (12G SDI) | X |
Format Support (SD,HD,3G,4K,8K) | Standard |
Power Input | AC/DC |
Опции | Описание |
AUD | License; PRISM, MPI2, MPX2, MPS and MPD Models, Add Software license for enhanced Audio feature sets: includes Phase, Session, Correlation, Loudness, AES Channel Status, Loudness, Dolby E and D metadata display |
SRND | License; PRISM, MPI2, MPX2, MPS and MPD Models, Add software license for Audio Surround Sound Displays (Must have Option AUD installed) |
DLBY | License; PRISM, MPI2, MPX2, MPS and MPD Models, Add Software license for Dolby E and Dolby D decoding |
ENG-QC | License; For PRISM, MPI2, MPX2, MPS and MPD Models add this software license to enable the Engineering and QC feature sets. These include: Datalist, Closed Captions (ARIB B-37, CEA608/CEA708) / Teletext decode (OP47/ST2031), ANC Session, AV Delay and EBU R103 Gamut monitoring |
GEN | License; PRISM, MPI2, MPX2, MPS and MPD Models, Add Software license for SDI/IP signal generator; includes IP/SDI Generator application |
PROD | License; PRISM, MPI2, MPX2, MPS and MPD Models, Add Software license for Production feature sets: includes Stop display, Light meter, HDR/WCG Conversion, CIE chart, False color and HDR measurement |
MULTI | License; PRISM, MPI2, MPX2, MPS and MPD Models, Add software license for multi-channel input support |
EXTNDSP | License; PRISM, MPI2, MPX2, and MPS Models, Add software license for enabling extended desktop |
IP-MEAS | Add Software license for IP Measurement feature sets: includes IP/PTP Graph, IP/PTP Session, PIT Histogram, Timing, Stream Timing and Stream capture applications |
PHY | SDI Physical Layer Measurement Package (incl. automated measurement of 12G/6G/3G/HD/SDI Eye pattern parameters and jitter parameters; jitter waveform display). FMT-4K license required for 12G/6G-SDI support |
FMT-4K | License; PRISM, MPI2, MPX2, MPS and MPD Models, Add Software license for 4K formats and enable 6G/12G SDI |
FMT-8K | License; PRISM, MPI2, MPX2, MPS and MPD Models, Add Software license for 8K formats in Quad 12G SDI |
25GE | License; PRISM, MPI2, MPX2, MPS and MPD Models, Add Software license for 25GE support |
MPS-PTBL | PRISM MPS model, Portable Accessory kit includes handle, feet, protective front cover, tripod mount bracket and bracket for battery mount plate (battery, battery mount plate and tripod not included) |
MPS-RACK | PRISM MPS model, Rack mounting kit with USB cables (not for use with MPD Models) |
