Описание
VBA серии 2060 - это усилители мощности класса А с низким уровнем искажений. Диапазон частот от 2 ГГц до 6 ГГц. Выходная мощность от 15 Вт до 200 Вт.
Разработанны для задач электромагнитной совместимости. Усилители класса А, устойчивые к рассогласованиям РЧ тракта, основаны на высокопроизводительных широкополосных выходных каскадах GaN с запатентованной технологией Vectawave квадратурного гибридного комбинирования.
Разработанны для задач электромагнитной совместимости. Усилители класса А, устойчивые к рассогласованиям РЧ тракта, основаны на высокопроизводительных широкополосных выходных каскадах GaN с запатентованной технологией Vectawave квадратурного гибридного комбинирования.
Характеристики
VBA 2060-15 | VBA 2060-25 | VBA 2060-60 | VBA 2060-125 | VBA 2060-200 | |
Частотный диапазон | 2 ГГц - 6 ГГц | 2 ГГц - 6 ГГц | 2 ГГц - 6 ГГц | 2 ГГц - 6 ГГц | 2 ГГц - 6 ГГц |
Выходная мощность | 15 Вт | 25 Вт | 60 Вт | 125 Вт | 200 Вт |
Точка компрессии 1 дБ | 10 Вт | 20 Вт | 50 Вт | 100 Вт | 170 Вт |
Коэффициент усиления | 43 дБ | 46 дБ | 49 дБ | 51 дБ | 54 дБ |
Гармоники | < -20 дБн | < -20 дБн | < -20 дБн | < -20 дБн | < -20 дБн |
Выходное сопротивление | 50 Ом | 50 Ом | 50 Ом | 50 Ом | 50 Ом |
Электропитание | 100-240 В (+/- 10%) | 100-240 В (+/- 10%) | 100-240 В (+/- 10%) | 100-240 В (+/- 10%) | 100-240 В (+/- 10%) |
Разъемы | N-тип (розетка) | N-тип (розетка) | N-тип (розетка) | N-тип (розетка) | N-тип (розетка) |
Документы
Vectawave VBA2060-25 Specification
402.1 Кб
Vectawave VBA2060-60 Specification
332.5 Кб
Vectawave VBA2060-125 Specification
419.7 Кб
Vectawave VBA2060-200 Specification
336.7 Кб
Описание
Модели
Наименование | Описание |

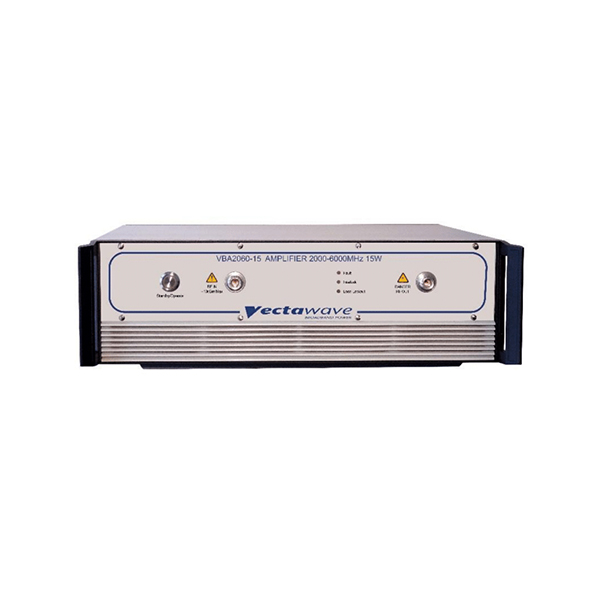

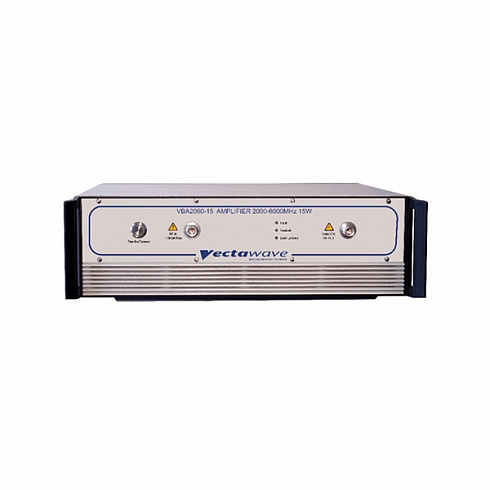

VBA2060-15 | Усилитель мощности, 2 ГГц - 6 ГГц, 15 Вт |

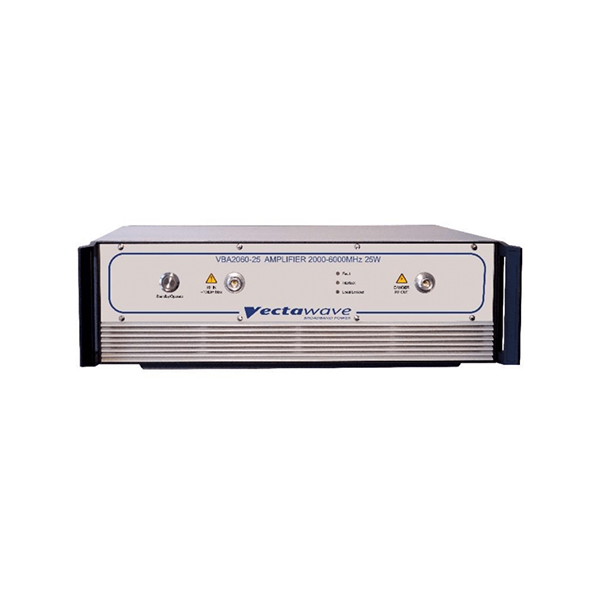

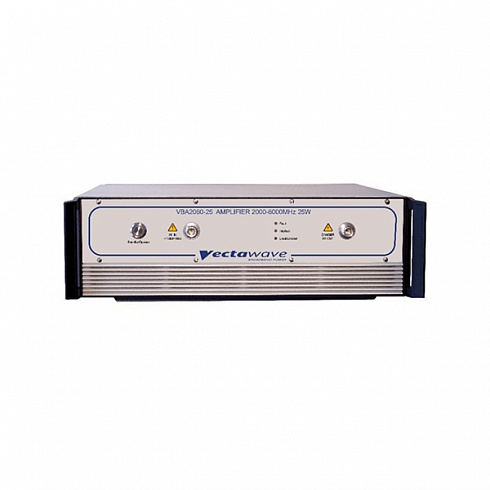

VBA2060-25 | Усилитель мощности, 2 ГГц - 6 ГГц, 25 Вт |

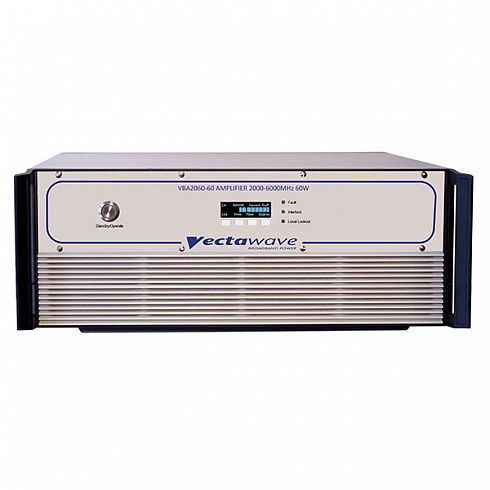

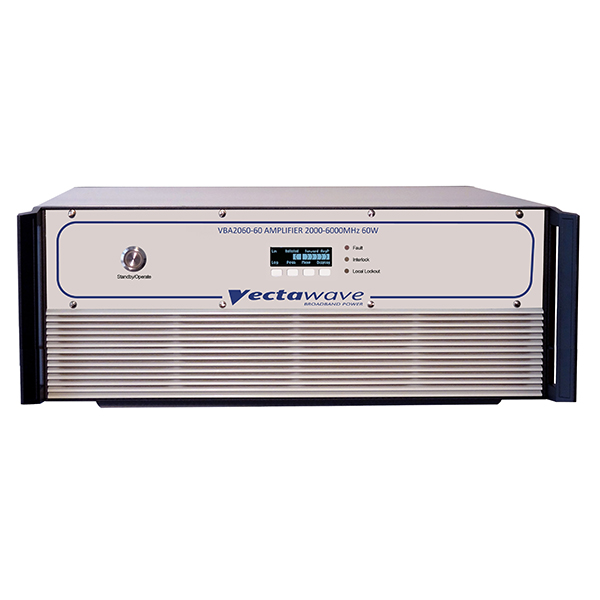

VBA2060-60 | Усилитель мощности, 2 ГГц - 6 ГГц, 60 Вт |

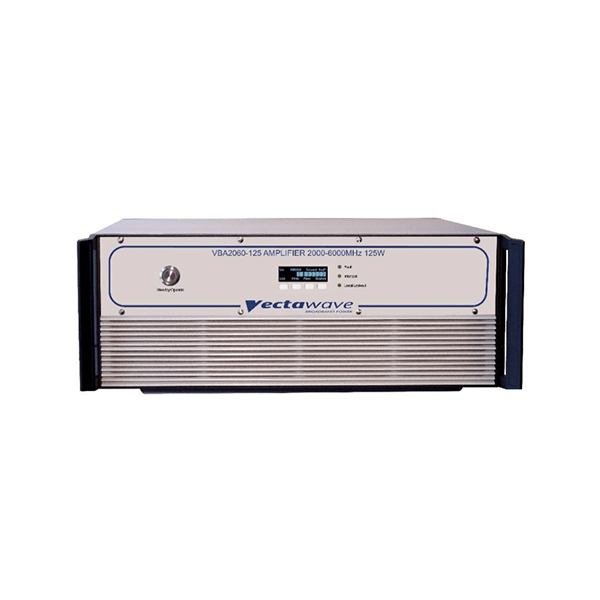

VBA2060-125 | Усилитель мощности, 2 ГГц - 6 ГГц, 125 Вт |

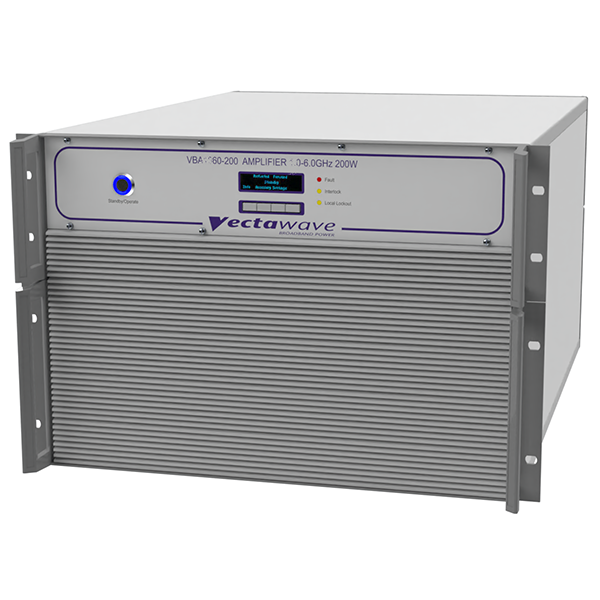

VBA2060-200 | Усилитель мощности, 2 ГГц - 6 ГГц, 200 Вт |
