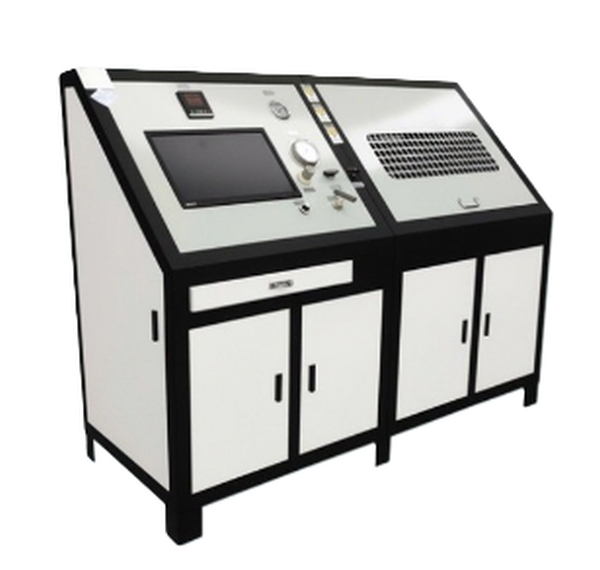

ИО52

Назначение и область применения:

Оборудование предназначено для проведения гидростатических испытаний на устойчивость к давлению и разрывное давление автомобильных шлангов, резиновых трубок, трубопроводов систем кондиционирования, автомобильных узлов и других аналогичных изделий. Стенд позволяет определять давление разрыва и время выдержки под давлением для различных типов фитингов. Широко применяется в органах сертификации и контроля качества, на предприятиях по производству автокомпонентов, в испытательных лабораториях, научно-исследовательских институтах и других организациях, связанных с разработкой и производством шланговых сборок.

Состав и принцип работы системы испытаний под давлением:

Система состоит из двух основных частей: гидравлического контура нагнетания и блока управления с дисплеем. Контур нагнетания включает гидравлический насос высокого давления, который обеспечивает создание и длительное поддержание требуемого давления в течение всего цикла испытаний. Блок управления и индикации контролирует давление приводного газа, управляет процессом сброса давления, отображает текущие значения в реальном времени и осуществляет общее управление режимами нагнетания.

Управление реализовано на базе программируемого логического контроллера (ПЛК) с сенсорным экраном. Система обеспечивает автоматическое нагнетание давления, автоматическое удержание пиковых значений, автоматическую остановку при разрушении образца, а также комплексную автоматическую защиту оборудования.

Стенд разработан и изготовлен в строгом соответствии со следующими нормативными документами:

• EN ISO 1402-1996 / NF T47 202-1996 — «Гидростатические испытания резиновых и пластмассовых шланговых сборок»;

• GB/T 5563 — «Методы испытаний гидравлических шланговых сборок»;

• GB 7939 — (соответствующий стандарт по испытаниям);

• GB/T 10544 — для испытаний стальных проволочных оплеток и шлангов различных спецификаций на разрыв, утечку и устойчивость к давлению;

• GB/T 16897-2010 — для специализированных циклов испытаний;

• Методы монтажа и проведения испытаний полностью соответствуют требованиям EN ISO 1402 / NF T47 202, а технические характеристики — требованиям GB 7939 и GB/T 5563.

Оборудование поддерживает следующие программы испытаний:

• Непрерывное повышение давления до момента разрушения образца.

• Повышение давления — выдержка — повторное повышение давления до разрушения.

• Повышение давления — выдержка — сброс давления.

• Многоступенчатый цикл: повышение давления — выдержка — повышение — выдержка — конечное повышение до разрушения.

Принцип работы:

В зависимости от типа трубы насос высокого давления создает жидкость высокого давления, которая через систему регулирования давления подается по шлангу высокого давления к образцу для проведения длительных гидростатических испытаний и испытаний на разрыв.
