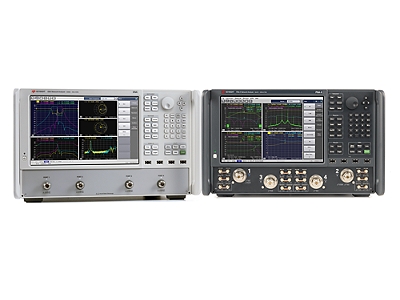

Анализатор цепей является многоцелевым испытательным оборудованием в области ВЧ и СВЧ радиотехники, предназначенным для анализа широкого диапазона устройств, начиная от таких простых как фильтры, усилители, заканчивая сложными приемо-передающими системами радиолокационных станций, спутников связи и т.д.
В качестве характеристик ВЧ и СВЧ цепей, как правило, используются волновые величины: a – падающие волны, b – отраженные волны.
b=Sa,
где S - параметры рассеяния (S-параметры) N-портового устройства
Скалярный анализатор цепей измеряет |S|-параметр посредством измерения разницы в амплитудах между волновыми величинами на входе и выходе испытываемого устройства.
Векторный анализатор цепей измеряет комплексный S-параметр посредством измерения разницы амплитуды и фазы волновых величин на входе и выходе испытываемого устройства.
