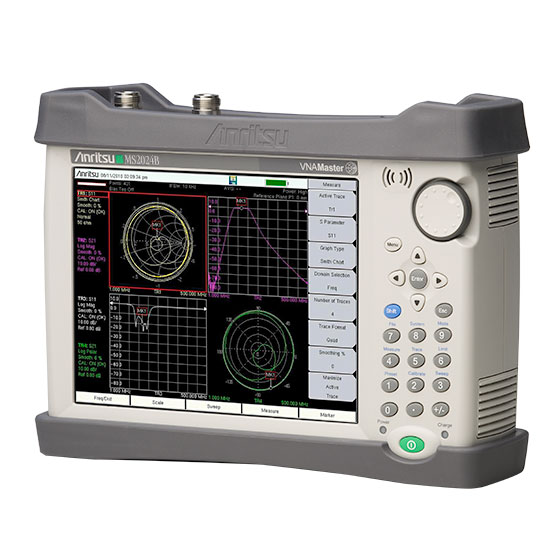

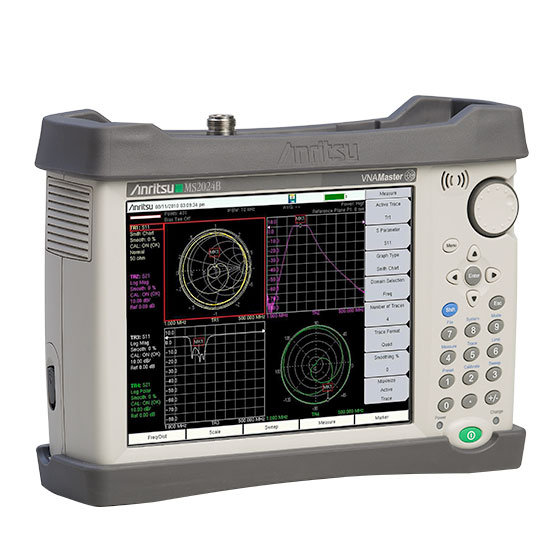

Серия VNA Master MS20xxB - это компактные, функциональные и недорогие портативные векторные анализаторы электрических цепей японской компании Anritsu. В серию входят четыре модели:
- векторные анализаторы MS2024B (до 4 ГГц) и MS2025B (до 6 ГГц)
- векторные анализаторы со встроенным анализатором спектра: MS2034B (до 4 ГГц) и MS2035B (до 6 ГГц).
Большое преимущество приборов серии Anritsu VNA Master MS20xxB - это их универсальность и портативность, время работы от встроенного аккумулятора составляет 3,6 часа, а гарантированный диапазон температур: от -10°С до +55°С.
Дизайн и функции анализаторов серии Anritsu VNA Master хорошо продуманы и базируются на многолетнем опыте компании в создании портативных анализаторов цепей, спектра и антенно-фидерного тракта. Инженер, работающий с любым из приборов этой серии получает в своё распоряжение точный, удобный и надёжный прибор с самым современным набором возможностей. Если большинство измерений, которые Вам надо проводить, находятся в диапазоне до 6 ГГц, то анализатор серии VNA Master MS20xxB идеально справится с этой задачей.
Современные РЧ/микроволновые системы по эффективности постоянно приближаются к технологическому пределу. Проектировщики пишут все более требовательные технические характеристики к компонентам и определяют все более строгие параметры сигнала. Все это приводит к тому, что обслуживающий персонал, работающий в полевых условиях, должен пользоваться точными, но в то же время недорогими портативными приборами. Anritsu представляет наиболее доступное, но в то же время многофункциональное решение - VNA Master. VNA Master отлично выполняет все заявленные измерения. Технология VNA с исправленными недочетами приносит современные стандарты точности в полевую работу с S-параметрами, внешние датчики мощности выполняют точные замеры мощности передачи, функция векторного вольтметра с высокой точностью определяет фазы кабеля.
Радиоинженеры и специалисты на местах обеспечивают монтаж и техническое обслуживание систем связи в аэрокосмической, оборонной и общедоступной сферах по всему миру. Примерами таких систем могут служить радары на военных судах, системы связи на армейских автомобилях, системы проверки курса на военных и гражданских самолетах. Они поддерживают всенаправленные (ВОР) СВЧ-антенны в радионавигационных системах по всему миру. Обычно при работе специалисты сталкиваются с огромным количеством элементов системы, каждый из которых может стать причиной неисправности: антенны, кабели, фильтры, уплотнители, усилители, изоляторы, циркуляторы, выключатели и прочие сложные элементы. VNA Master с новым сенсорным дисплеем обеспечивает лучшее интуитивное управление измерениями, доступное при диагностике в полевых условиях.
VNA Master, теперь со стандартной характеристикой расстояния (требуется версия прошивки не ниже 1.20) также используется для определения и локализации неполадок в бортовой проводке кораблей и самолетов, где пучки кабелей проложены сквозь корпус и переборки.
Основные характеристики:
- Частота: 500 кГц – 4 ГГц (модель MS2024B).
- Частота: 500 кГц – 6 ГГц (модель MS2025B).
- Частота: 500 кГц – 4 ГГц плюс анализатор спектра 9 кГц – 4 ГГц (модель MS2034B).
- Частота: 500 кГц – 6 ГГц плюс анализатор спектра 9 кГц – 6 ГГц (модель MS2035B).
- Количество портов векторного анализатора цепей: 2.
- Измеряемые параметры: S11, S21.
- Скорость измерения: 850 мкс на точку. Разрешающая способность: до 4 001 точек.
- Динамический диапазон: более 100 дБ. Мощность источников: +3 дБм, -5 дБм или -25 дБм.
- Параметры направленности, согласования в источнике и согласования в нагрузке: до 42 дБ.
- Калибровка: ручная (с использованием калибровочных нагрузок).
- Сенсорный экран 21,3 см (разрешение 800 x 600).
- Интерфейсы: USB стандартно, Ethernet (опционально).
- Время автономной работы от встроенного аккумулятора: 3,6 часа.
- Масса: 3,5 кг. Габариты: 199 x 273 x 91 мм. Рабочая температура: от -10°С до +55°С.
Комплектация
Standard Accessories (Included with instrument)
- 2000-1654-R Soft Carrying Case
- 2000-1691-R Stylus with Coiled Tether
- 2000-1797-R Screen Protector Film (x2, one factory installed, one spare)
- 633-75 Rechargeable Li-Ion Battery, 7500 mAh
- 40-187-R AC-DC Adapter
- 806-141-R Automotive Power Adapter, 12 VDC, 60 W
- 3-2000-1498 USB A/5-pin mini-B Cable, 10 ft/305 cm
- Certificate of Calibration and Conformance
| General Specifications | |
| Maximum Input | (Damage Level) |
| VNA Port 1 or 2 | +23 dBm, ±50VDC |
| Spectrum Analyzer Port | +30 dBm peak, ± 50 VDC, Maximum Continuous Input, > 10 dB attenuation (Models MS203xB, spectrum analyzer input port only) |
| Setup Parameters | |
| System | Status (Temperature, BatteryInfo, SerialNumber, Firmware Version, Options Installed) SelfTest, Application Self Test GPS (see Option31) |
| System Options | Name, Date and Time, Ethernet Configuration, Brightness, Volume, Language (English, French, German, Spanish, Chinese, Japanese, Korean, Italian, Russian, Userdefined), Reset (Factory Defaults, MasterReset, Update Firmware) |
| File | Save, Recall, Copy, Delete, Directory Management |
| Save/Recall | Setups, Measurements, Screen Shots JPEG (save only), LimitLines |
| Copy | Setups, Measurements, Screen Shots JPEG |
| Delete | Selected File, All Measurements, All Mode Files, All Content |
| Directory Management | SortMethod (Name/Type/Date), Ascend/Descend, Internal/USB, Copy, FormatUSB |
| Internal Trace/Setup Memory | 2000traces, 2000 setups |
| External Trace/Setup Memory | Limited by size of USB Flash drive |
| Mode Switching | Auto-Stores/Recalls most recently used Setup Parameters in the Mode |

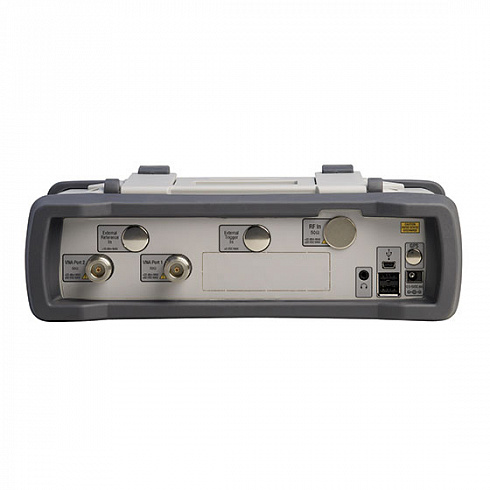

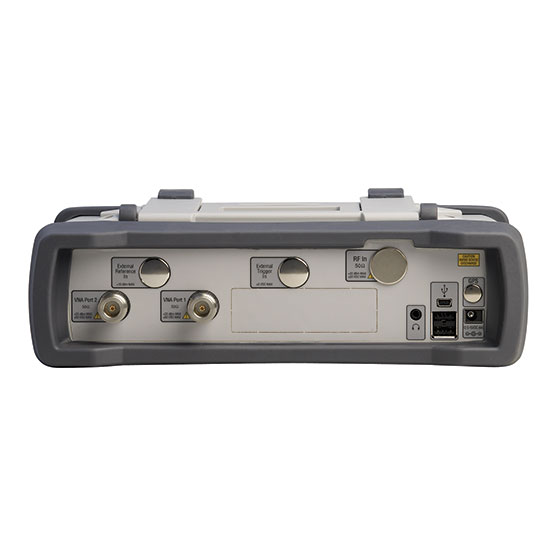

| Connectors | |
| VNA Port1 or 2 | Type N, female, 50 Ω |
| Spectrum Analyzer Port | Type N, female, 50 Ω(MS203xB only) |
| GPS | SMA, female |
| ExternalPower | 5.5mmbarrelconnector,12.5VDCto15VDC,<4.0Amps |
| USB Interface (2) | TypeA, Connect Flash Drive and Power Sensor |
| USB Interface | 5-pin mini-B, Connect to PC for data transfer |
| Headset Jack | 3.5mm barrel connector |
| External Reference In | BNC, female, Maximum Input ±5VDC |
| 1MHz, 5MHz, 10MHz, 13MHz | |
| External Trigger/Clock Recovery | BNC, female, Maximum Input ±5VDC |
| Ethernet | RJ45 connector for Ethernet10/100-BaseT (Available with Option411 Ethernet) |
| Display | |
| Type | Resistive Touch Screen |
| Size | 8.4in, daylight viewable color LCD |
| Resolution | 800 x 600 |
| Pixel Defects | No more than five defective pixels (99.9989% good pixels) |
| Power | |
| Field replaceable Battery | Li-Ion, 633-75, 7500mAh 40W on battery power only |
| DC Power | Universal 110/220V AC/DC Adapter 55W running off AC/DC adaptor while charging battery |
| Life time charging cycles | >300 (80% of initial capacity) |
| Battery Operation | 3.6hours, typical |
| Battery Charging Limits | 0 °C to +45 °C, Relative Humidity < 80 % |
| General Specifications (continued) | |
| Regulatory Compliance | |
| European Union | EMC 2014/30/EU, EN 61326:2013, CISPR 11/EN 55011, IEC/EN 61000-4-2/3/4/5/6/8/11 Low Voltage Directive 2014/35/EU Safety EN 61010-1:2010 RoHS Directive 2011/65/EU applies to instruments with CE marking placed on the market after July 22, 2017 |
| Australia and New Zealand | RCM AS/NZS 4417:2012 |
| South Korea | KCC-REM-A21-0004 |
| Environmental | MIL-PRF-28800F Class 2 |
| Operating Temperature Range | -10 °C to 55 °C |
| Storage Temperature Range | -51 °C to 71 °C |
| Maximum Relative Humidity | 95% RH at 30 °C, non-condensing |
| Vibration, Sinusoidal | 5 Hz to 55 Hz |
| Vibration, Random | 10 Hz to 500 Hz |
| Half Sine Shock | 30 gn |
| Altitude | 4600 meters, operating and non-operating |
| Explosive Atmosphere | MIL-PRF-28800F Section 4.5.6.3 MIL-STD-810G, Method 511.5, Procedure 1 |
| Size and Weight | |
| Dimensions | 273mm x 199mm x 91mm (1 0.7 in x 7.8in x 3.6 in) |
| Weight, Including Battery | 3.5kg (7.6lb) |
| Warranty | |
| Duration | Standard three-year warranty (battery one-year warranty) |
| Line Sweep Tools (for your PC) | |
| Trace Capture Browse to Instrument | View and copy traces from the test equipment to your PC using Windows Explorer |
| Open Legacy Files | Open DAT files captured with Hand Held Software Tools v6.61 |
| Open Current Files | Open VNA or DAT files |
| Capture plots To | The Line Sweep Tools screen, DAT files, Database, or JPEG |
| Traces Trace Types | Return Loss, VSWR, DTF-RL, DTF-VSWR, Cable Loss, and Smith Chart |
| Trace Formats | DAT, VNA, CSV, PNG, BMP, JPG, HTML, Data Base, and PDF |
| Report Generation Report Generator | Includes GPS location along with measurements |
| Report Format | Create reports in HTML or PDF format |
| Report Setup | Report Title, Company, Prepared for, Location, Date and Time, Filename, Company logo |
| Trace Setup | 1 trace Portrait Mode, 2 Trace Portrait Mode, 1 Trace Landscape Mode |
| Trace Validation Presets | 7 presets allow “one click” setting of up to 6 markers and one limit line |
| Marker Controls | 6 regular Markers, Marker Peak, Marker valley, Marker between, and frequency entry |
| Delta Markers | 6 Delta markers |
| Limit Line | Enable and drag or value entry. Also works with presets |
| Next Trace Button | Next Trace and Previous trace arrow keys allow quick switching between traces |
| Tools | Cable Editor |
| Distance to Fault | Converts a Return Loss trace to a Distance to Fault trace |
| Measurement Calculator | Converts Real, Imaginary, Magnitude, Phase, RL, VSWR, Rho, and Transmit power |
| Signal Standard Editor | Creates new band and channel tables |
| Renaming Grid | 36 user definable phrases for creation of file names, trace titles, and trace subtitles |
| Connectivity Connections | Ethernet, USB cable, USB Memory Stick (Ethernet requires Option 411) |
| Master Software Tools (for your PC) | |
| Measurement Viewing Display | Modify display settings, including scale |
| Spectrum Traces | Add, delete, and modify limit lines and markers. Overlay traces. |
| Spectrum Analyzer Measurements | Field Strength, Occupied Bandwidth, Channel Power, ACPR, Emission Mask, C/I1 |
| Interference Analyzer Measurements | Spectrograms, Signal Strength Meter, RSSI2 |
| Non-Spectrum Measurements | Hi Accuracy Power Meter, Channel Scanner, GSM, WCDMA/HSPA, LTE, TD-LTE, TD-SCDMA, CDMA, EV-DO, Fixed WiMAX, Mobile WiMAX, Screen captures (JPEGs) 1. |
| Database Management | |
| Full Trace Retrieval | Retrieve all traces from instrument into one PC directory (limited to approximately 15,000 files) |
| Trace Catalog | Index all traces in selected folder & subfolder on PC into one catalog |
| Trace Rename Utility | Rename measurement traces |
| Group Edit | Titles, subtitles, plot scaling, markers and limit lines, simultaneously on similar files |
| Data Analysis | |
| Trace Math and Smoothing | Compare multiple traces |
| Measurement Calculator | Translate into other units |
| Report Generation | |
| Report Generator | Includes GPS, power level, and measurements |
| Edit Graph | Change scale, limit lines, and markers |
| Report Format | Create reports in HTML |
| Export Measurements | Export measurements or entire folders to *.jpg or *.csv format |
| Notes | Annotate measurements |
| Mapping (GPS required on instrument) | |
| Spectrum Analyzer Mode | MapInfo, MapPoint |
| Mobile WiMAX OTA, LTE OTA Options | Google Earth, Google Maps, MapInfo |
| Spectrogram (Spectrum Monitoring for Interference Analysis and Spectrum Clearing) | |
| Source | Recorded Spectrogram or multiple spectrum traces |
| Folder Spectrogram | 2D View creates a composite file of multiple traces |
| Available Displays | Spectrogram, Peak Power vs. Time, Variation in Total Power vs. Time, Peak Frequency vs. Time, Number of |
| Traces Saved vs. Time (useful with Save on Limit Exceeded), Maximum/Average/Minimum Power vs. Time | |
| File Filter (Violations over limit lines or deviations from averages) | |
| Playback | |
| Display Functions per Trace | Markers, GPS location altitude and time (when recorded), instrument time |
| Filename per trace for Folder Spectrogram | |
| Export to Video | Create AVI file of 2D Spectrogram for management review/reports |
| Export to 3D Spectrogram | Views (Set Threshold, Markers) |
| - 3D (Rotate X, Y, Z Axis, Level Scale, Signal ID) | |
| - 2D (Frequency or Time Domain, Signal ID) | |
| Top Down | |
| Playback (Frequency and/or Time Domain) | |
| List/Parameter Editors | |
| Antennas, Cables, Signal Standards | Modify instrument's Antenna, Cable, and Signal Standard List |
| Pass/Fail | Create, download, or edit Signal Analysis Pass/Fail Limits |
| Script Master | Create Script Master files for GSM/WCDMA or Channel Scanner |
| Languages | Modify non-English language menus |
| Mobile WiMAX | DL-MAP Parameters |
| Connectivity | |
| Connections | Connect to PC using USB, LAN, or Direct Ethernet connection (LAN and Ethernet require Option 411) |
| Network Search | Find all Anritsu handheld instruments on local network |
| Download | Download measurements and live traces to PC for storage and analysis |
| Upload | Upload measurements and other files from PC to instrument |
| Export | Measurements can be saved in various formats, depending on the measurement type, including JPEG, CSV, and Anritsu DAT format |
| Printing | Print individual or all measurement screens |
| Web Remote Control (enabled with Option 411) | |
| Control | Full instrument control through a browser - all instrument functions except power switch and rotary knob |
| Connections | RJ45 Ethernet jack |
| Third party Wi-Fi router | |
| Protocol | HTTP/TCP/IP |
| Physical Layer | Cat 5 Cable, Wi-Fi router compatible |
| Software Required | HTML 5-compliant browser - Google Chrome, Mozilla Firefox |
| Operating System | iOS, Windows, Linux, Android operating systems that can host the HTML 5-compliant browser |
| Remote Hardware | PCs, tablets, and smart phones with Ethernet or Wi-Fi connection and an HTML 5-compliant browser |
| Download | Individual instrument files downloaded via browser |
| Multiple instrument files and directories zipped and downloaded via browser | |
| File downloads are not supported by iOS | |
| Screen capture capability | |
| Display Modes | Normal: All modes & displays supported |
| Fast: Spectrum traces update faster (up to 5 updates per second) | |
| Password | The instrument can be password protected |
| Passwords may be used to manage who is controlling the instrument | |
| Users/Instruments | One user/device can view and control many instruments |
| Programmable Remote Control | |
| Functionality | Many instrument functions are programmable. See the Programming Manual for details. |
| Programming Language | Standard Commands for Programmable Instruments (SCPI) |
| Interfaces | USB, Ethernet (with Option 411) |
| Available Drivers | LabView. Visit NI.com for driver |
| Опции | Описание |
| Сертификат | Сертификат калибровки и соответствия |
| MS202xB-0010 MS203xB-0010 | Встроенный инжектор питания, перестраиваемый +12 В - +32 В |
| MS202xB-0015 MS203xB-0015 | Векторный вольтметр |
| MS202xB-0019 MS203xB-0019 | Прецизионный внешний USB-преобразователь (требуется внешний преобразователь мощности) |
| MS202xB-0031 MS203xB-0031 | GPS-приемник (требуется внешняя антенна) |
| MS202xB-0098 MS203xB-0098 | Стандартная калибровка в соответствии ISO17025 и ANSI/NCSL Z540-1, включает сертификат калибровки |
| MS202xB-0099 MS203xB-0099 | Премиальная калибровка в соответствии ISO17025 и ANSI/NCSL Z540-1, включает сертификат калибровки, тестовый отчет и данные о погрешностях |
| MS2024B-0411 | Поддержка дистанционного управления по Ethernet |
| MA24105A | Направленный измеритель мощности, USB-интерфейс, 350 МГц - 4 ГГц, +3 дБм - +51,76 дБм |
| MA24106A | Измеритель мощности нагрузочного типа, 50 МГц - 6 ГГц, +23 дБм - -40 дБм |
| MA24108A | СВЧ USB Измеритель мощности нагрузочного типа, 10 МГц - 8 ГГц, +20 дБм - -40дБм |
| MA24118A | СВЧ USB Измеритель мощности нагрузочного типа, 10 МГц - 18 ГГц, +20 дБм - -40дБм |
| MA24126A | Микроволновый USB Измеритель мощности10 МГц - 26 ГГц, +20 дБм - -40дБм |
| MA24208A | Микроволновый USB Измеритель мощности 10 МГц - 8 ГГц, +20 дБм - -60дБм |
| MA24218A | Микроволновый USB Измеритель мощности 10 МГц - 18 ГГц, +20 дБм - -60дБм |
| MA24330A | Микроволновый CW USB Измеритель мощности 10 МГц - 33 ГГц, +20 дБм - -70дБм |
| MA24340A | Микроволновый CW USB Измеритель мощности 10 МГц - 40 ГГц, +20 дБм - -70дБм |
| MA24350A | Микроволновый CW USB Измеритель мощности 10 МГц - 50 ГГц, +20 дБм - -70дБм |
| MA25100A | Индикатор РЧ-мощности |
| Модели | Описание |

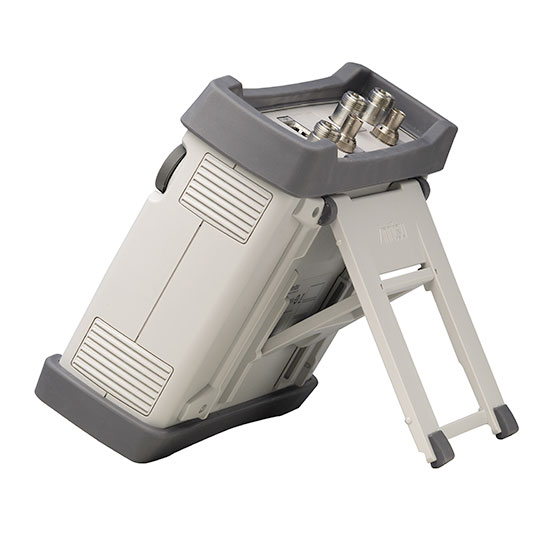

| MS2024B | Портативный ВАЦ с диапазоном частот от 500 кГц до 4 ГГц |
| MS2025B | Портативный ВАЦ с диапазоном частот от 500 кГц до 6 ГГц |
| MS2034B | Портативный ВАЦ с диапазоном частот от 500 кГц до 4 ГГц + Анализатор спектра (9 кГц – 4 ГГц) |
| MS2035B | Портативный ВАЦ с диапазоном частот от 500 кГц до 6 ГГц + Анализатор спектра (9 кГц – 6 ГГц) |
