Безэховые и экранированные камеры

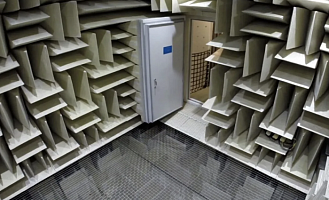

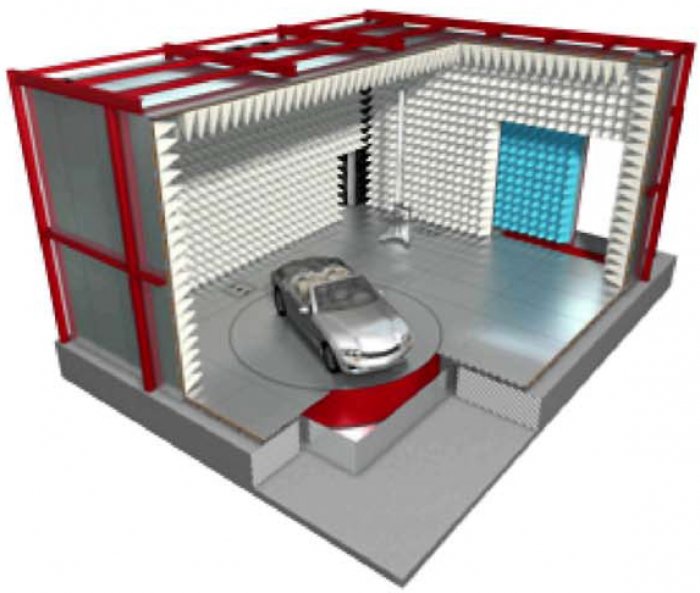

Безэховые камеры (БЭК) используются в диапазонах СВЧ для измерения ЭМП и характеристик, влияющих на ЭМС РЭС, для измерения ДН антенн и оценки параметров РЛС. Габариты таких камер различны: от небольших до 23 x 16 x 10 м и более. Качество БЭК считается удовлетворительным, если в некотором ее объеме, достаточном для размещения антенны или имитатора цели испытуемого РЛС (этот объем можно назвать "тихой зоной"), отраженная от стенок энергия на 30 - 60 дБ меньше энергии прямого луча от источника излучения - передающей антенны. Рабочая зона должна находиться в области дальнего поля источника излучения, в которой выполняются условия как для амплитудного, так и фазового распределения поля. При наличие конкретных требований к испытаниям можно применять камеры особой конфигурации. Камера в виде параллелепипеда используется, например, при общих измерениях ДН антенн, испытаниях с учетом отражений от многих сторон камеры, как например, в случае большого угла между направлениями главных лепестков передающей и приемной антенн.
