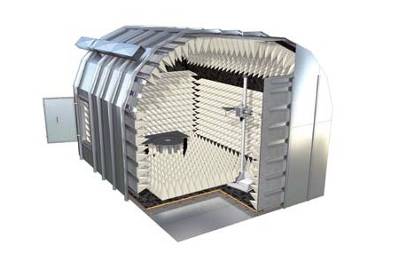

Безэховая камера Frankonia FAC-3 Plus
Подробнее
Описание
Полностью безэховая камера (FAC) определяется в стандарте CISPR 16-1-4 как «тестовая камера без заземленного пола». По сравнению с полубезэховой камерой (SAC) в этой камере поглотителями облицованы не только стены и потолок, но и пол. Основное преимущество камеры FAC заключается в том, что отражения от пола отсутствуют, и поэтому выполнение сканирования по высоте с помощью антенны не требуется, благодаря чему может быть сэкономлено много времени на выполнение измерений. Однако тестирование имеющего большой вес и размеры тестируемого оборудования обуславливает необходимость применения специальных конструктивных элементов (из-за облицовки пола поглотителями).
Характеристики
| Технические спецификации | FAC-3 Plus | |
| Внешние размеры (длина x ширина x высота): | 9680 мм x 6530 мм x 6000 мм | |
| Диапазон частот: | 26 МГц ... 18 ГГц | |
| Расстояние измерения: | 3,0 м | 5,0 м |
| Облицовка из поглотителей: | ||
| стены/потолок/пол: | Полная облицовка из ферритовых поглотителей типа F006 и частичная облицовка из дополнительных пирамидальных поглотителей типа H600/H1000 | |
| Измерения параметров излучения: | В полном соответствии со стандартом CISPR 16-2-3 | |
| Максимальное отклонение от FSNSA в соответствии со стандартом CISPR 16-1-4: | ± 4 дБ | |
| Максимальное значение КСВН в соответствии со стандартом CISPR 16-1-4: | 6 дБ | |
| Размер тестовой зоны: | Диаметр 1,2 м | Диаметр 2,0 м |
| Высота 1,5 м | Высота 2,0 м | |
| Тесты устойчивости к воздействию излучения: | В полном соответствии со стандартом IEC/EN 61000-4-3 | |
| Размер однородной зоны: | 1,5 м x 1,5 м | |
| Максимальное отклонение: | -0 дБ / +6 дБ на 12 из 16 точек измерения | |
