Описание

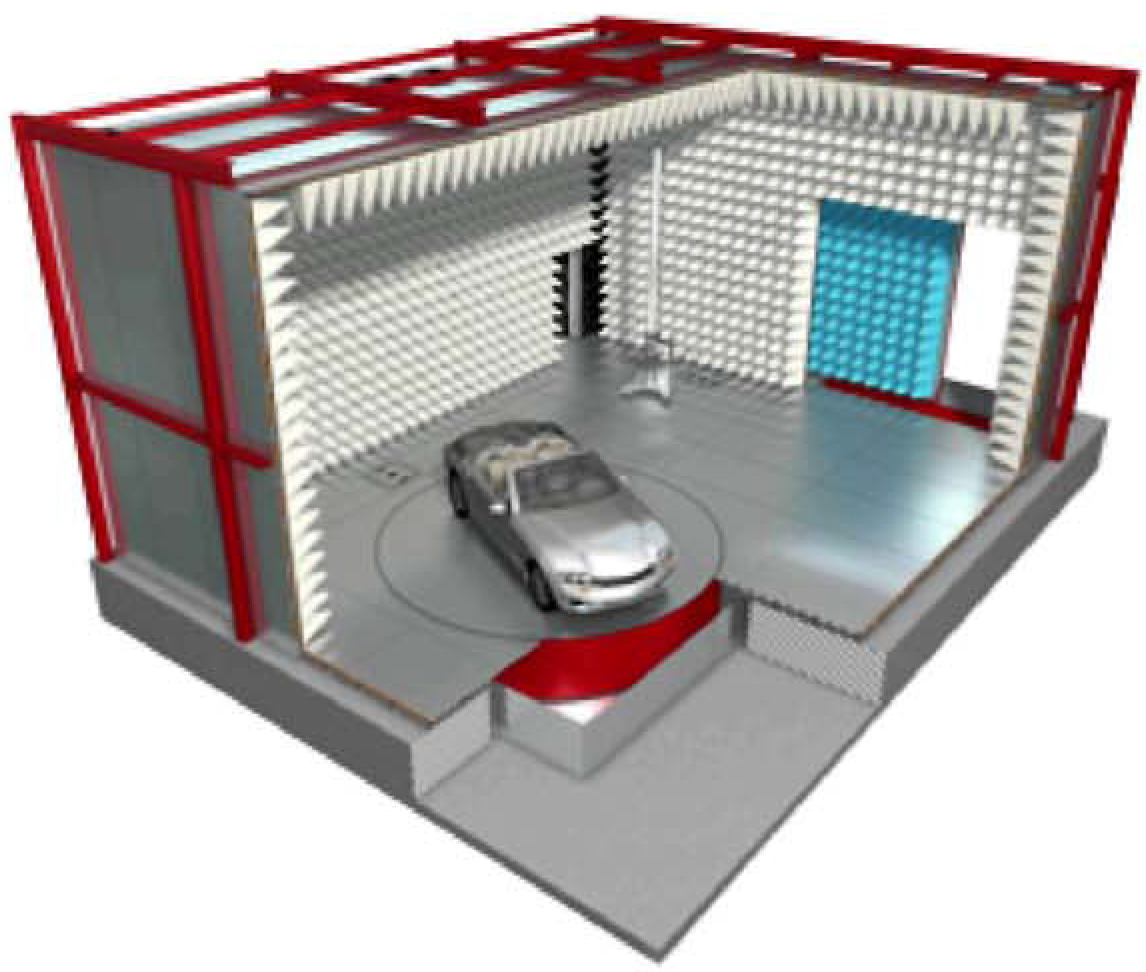

Камера для тестирования автомобилей (AVTC) представляет собой стандартную камеру для выполнения измерений параметров излучения и тестов устойчивости к воздействию излучения автомобилей и автомобильных компонентов в соответствии со стандартами CISPR 12/25 и ISO 11451-2 / ISO 11452-2. Стандартные размеры камеры допускают тестирование автомобилей длиной до 5,5 м (на поворотном столе) с расстоянием измерения 3,0 м. С помощью дополнительных (опциональных) напольных поглотителей эту камеру можно модифицировать для выполнения измерений параметров излучения в соответствии со стандартом EN 55022 (CISPR 16-1-4) и тестов устойчивости к воздействию излучения в соответствии со стандартом IEC 61000-4-3.
Характеристики
Technical specifications | |
External dimensions (L x W x H) | 11,480 mm x 9,380 mm x 6,000 mm |
Frequency range | 20 MHz – 18 GHz (optional 40 GHz) |
Measuring distance | 3.0 m |
Absorber lining | |
Walls and ceiling | Hybrid absorber, type H600 |
Floor | Optional |
Emission measurement | Full compliant acc. to CISPR 12 / CISPR 25 and EN 55022 (30 MHz-1 GHz) |
Optional (with floor absorbers) acc. to CISPR 16-1-4 from 1-18 GHz | |
Immunity tests | Full compliant acc. to ISO 11451-2 and ISO 11452-2 |
Optional (with additional floor absorbers) full compliant acc. to IEC/EN 61000-4-3 |
