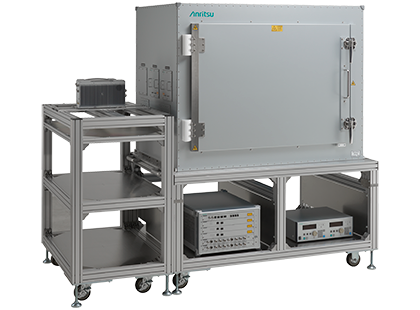

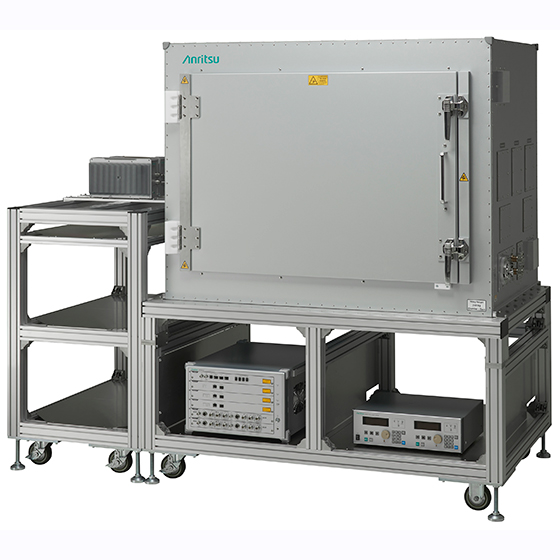

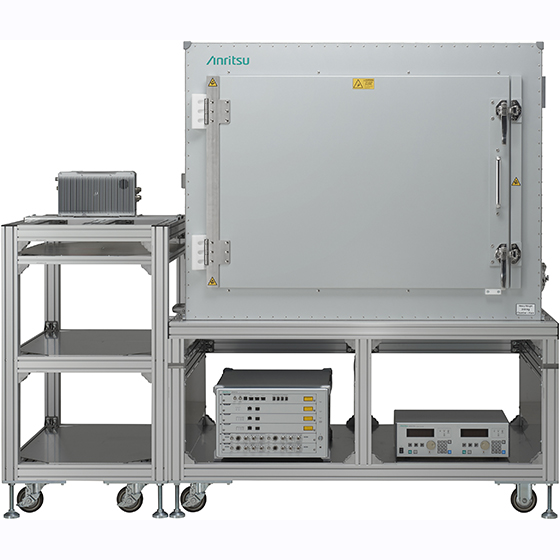

Безэховая экранированная камера с позиционером до 40 ГГц Anritsu MA8171A
Подробнее
Описание

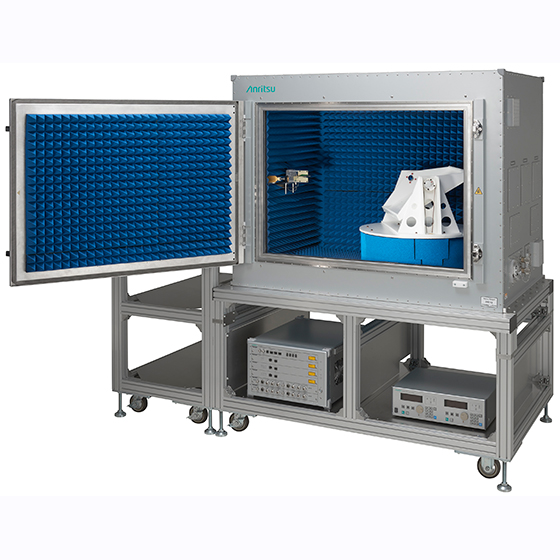

Поддерживает среду OTA для проведения интегрированных и протокольных радиочастотных тестов телекоммуникационных средств связи по стандартам 3GPP для 5G NR в диапазонах FR1 и FR2. В камере предусмотрен встроенный позиционер MA8174A. Отношение уровня отраженной волны к стоячей волне свободного пространства в QZ (тихой зоне) в сфере φ 300 мм более 30 дБ (24 ГГц ≤ частота ≤ 40 ГГц) (ном.)
- Для разработки чипсетов и абонентских устройств 5G NR, в том числе и в мм диапазоне.
- Поддерживает радиочастотные измерения ERP/TIRP.
- Оба режима 5G NR автономный (SA) и не автономный (NSA).
- Специальная подставка для оборудования обеспечивает эргономику рабочего места.
Характеристики
| Частотный диапазон | от 800 МГц до 40 ГГц |
| Экранировка | ≥70 дБ ( от 800 МГц до 3,8 ГГц); ≥60 дБ (от 24 до 40 ГГц) |
| Тип разъема | Соединитель SMA(f) 8 шт; соединитель K(f)- 4 шт |
| Безопасность | 2014/35/EU, EN61010-1; 2011/65/EU, EN50581 |
| Габаритные размеры | 1460(Ш) x 1210 (В) x 1000(Г) mm (без каркаса) |
| Приложения | измерения ERP/TIRP, формирование диаграммы направленности |
| Вес | 240 кг |
Документы
Описание
| Опции | Описание |
| MA8174A | Position Controller |
| MA8175A | Positioner |
| MA8175A-AK001 | Cable Management Kit |
| MA8181A | 28 GHz Test Antenna |
| Z1996A | 28 GHz/39 GHz Test Antenna |
| Z2031A | Test Antenna |
Модели
| Модели | Описание |
| MA8171A | RF Chamber |
