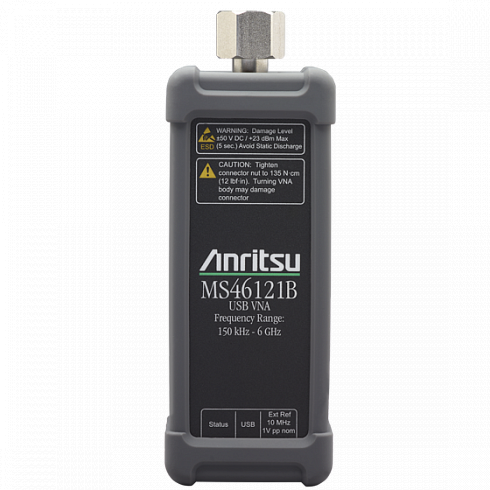

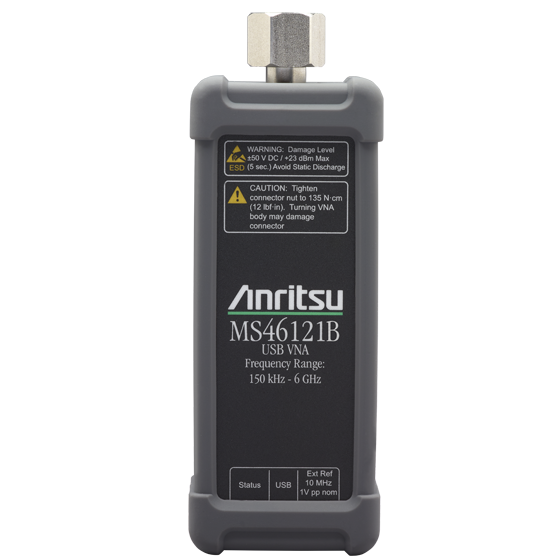

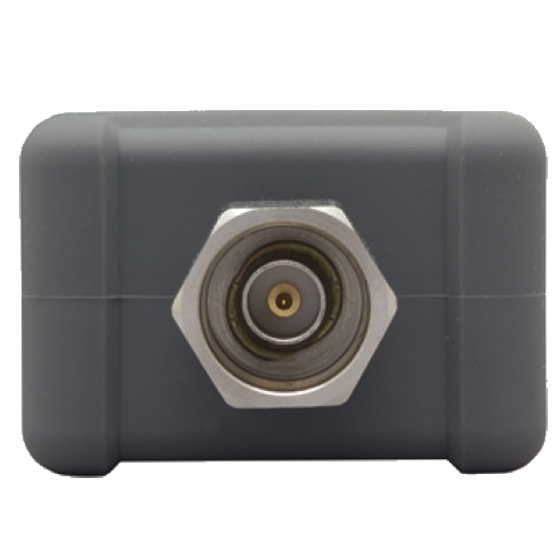

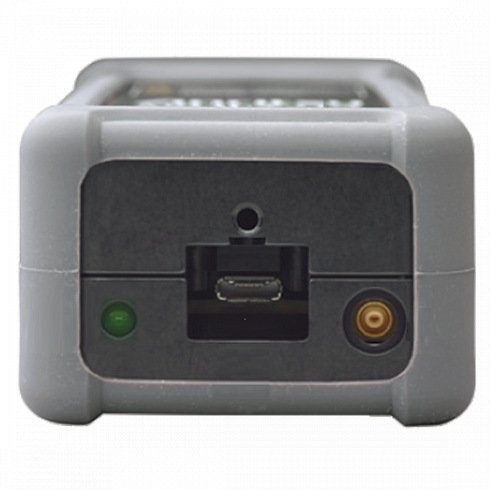

Векторный однопортовый USB-анализатор цепей Anritsu MS46121B
Подробнее
Описание
Серия MS46121B включает два однопортовых векторных анализатора сети ShockLine с поддержкой USB-интерфейса и диапазонами частот от 40 МГц до 4 ГГц и от 150 кГц до 6 ГГц. Серия MS46121B позволяет проводить высокопроизводительные и точные однопортовые измерения, а экономичное и компактное исполнение анализаторов позволяет подключать их напрямую к тестируемым устройствам. Все устройства серии MS46121B предназначены для радиочастотных и микроволновых измерений на производстве, в инженерном деле и образовании. Все варианты MS46121B имеют скорость свипирования 120 мкс/точка и точность измерения +/- 0,5 дБ (смещение -6 дБ, станд.), что позволяет использовать их для тестирования пассивных устройств.

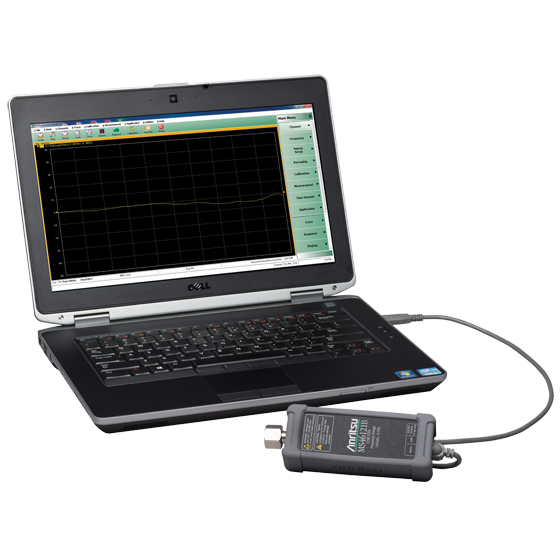

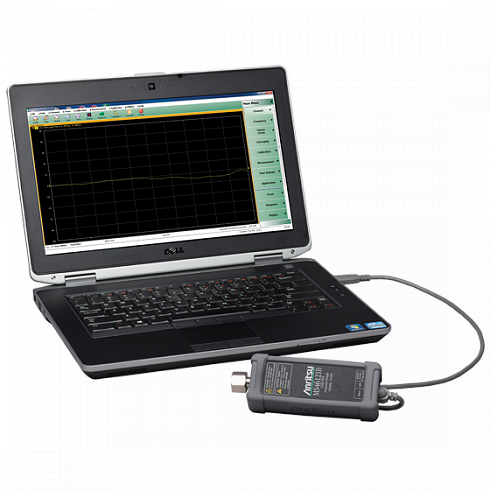

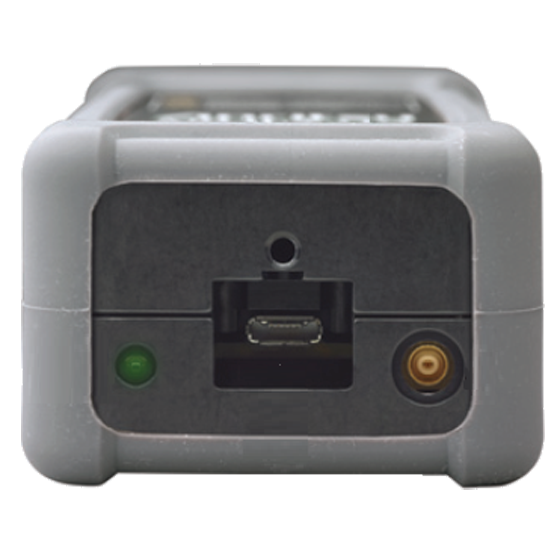

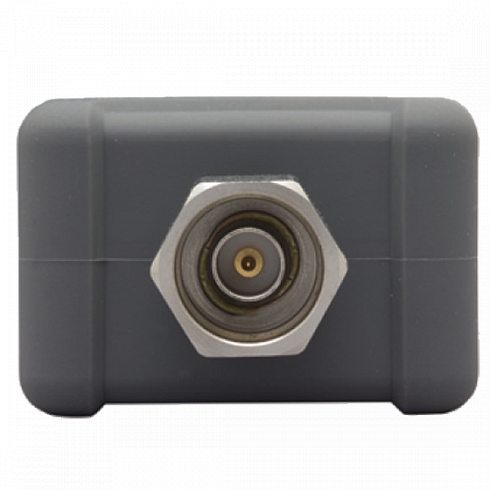

Новые компактные анализаторы сети управляются с внешнего компьютера, который не входит в комплект поставки, через USB-порт. С одного компьютера можно параллельно управлять 16 автономными анализаторами серии MS46121B при наличии программного обеспечения ShockLine. С его помощью можно параллельно тестировать несколько однопортовых устройств с повышенной пропускной способностью по сравнению с традиционными одиночными VNA и решениями для тестирования коммутационной матрицы. Дополнительная опция 21, линейные измерения пропускания, позволяет выполнять линейные измерения (только магнитуда) между несколькими анализаторами MS46121B. В устройствах этой серии отсутствует встроенная память, что упрощает их использование в областях применения с повышенными требованиями к безопасности. Сочетание низкой стоимости, компактного размера, высокой производительности и возможности параллельной работы делает анализаторы серии MS46121B идеальным решением для тестирования пассивных однопортовых устройств в условиях, когда требуется высокая производительность и проведение тестирования в нескольких точках.
Комплектация
Характеристики
Precision Automatic Calibrator Modules
| Model Number | Description |
| MN25208A | 2-port USB SmartCal Module, 300 kHz to 8.5 GHz (available with connector options: -001 N(f), -002 K(f), -003 3.5 mm(f), -004 SMA(f)) |
| MN25408A | 4-port USB SmartCal Module, 300 kHz to 8.5 GHz (available with N(f) connectors) |
| MN25218A | 2-port USB SmartCal Module, 1 MHz to 20 GHz (available with K(f) connectors) |
| MN25418A | 4-port USB SmartCal Module, 300 kHz to 20 GHz (available with K(f) connectors) |
| 36585K-2M | K Precision AutoCal Module, 70 kHz to 40 GHz, K(m) to K(m) |
| 36585K-2F | K Precision AutoCal Module, 70 kHz to 40 GHz, K(f) to K(f) |
| 36585K-2MF | K Precision AutoCal Module, 70 kHz to 40 GHz, K(m) to K(f) |
Mechanical Calibration Kits
| Model Number | Description |
| 3653A | N Connector Calibration Kit, Without Sliding Loads, DC to 18 GHz, 50 Ω |
| OSLN50A-8 | Precision N Male Open/Short/Load Mechanical Calibration Tee, DC to 8 GHz, 50 Ω |
| OSLNF50A-8 | Precision N Female Open/Short/Load Mechanical Calibration Tee, DC to 8 GHz, 50 Ω |
| TOSLN50A-8 | Precision N Male Through/Open/Short/Load Mechanical Calibration Tee, DC to 8 GHz, 50 Ω |
| TOSLNF50A-8 | Precision N Female Through/Open/Short/Load Mechanical Calibration Tee, DC to 8 GHz, 50 Ω |
Cables and Adapters
| Model Number | Description |
| 1091-26-R | SMA(m) to N(m), DC to 18 GHz, 50 Ω |
| 1091-27-R | SMA(f) to N(m), DC to 18 GHz, 50 Ω |
| 1091-80-R | SMA(m) to N(f), DC to 18 GHz, 50 Ω |
| 1091-81-R | SMA(f) to N(f), DC to 18 GHz, 50 Ω |
| 71693-R | Ruggedized adapter, K(f) to N(f), DC to 18 GHz, 50 Ω |
| 34NK50 | Precision Adapter, N(m) to K(m), DC to 18 GHz, 50 Ω |
| 34NKF50 | Precision Adapter, N(m) to K(f), DC to 18 GHz, 50 Ω |
| 34NFK50 | Precision Adapter, N(f) to K(m), DC to 18 GHz, 50 Ω |
| 34NFKF50 | Precision Adapter, N(f) to K(f), DC to 18 GHz, 50 Ω |
| K220B | Precision Adapter, K(m) to K(m), DC to 40 GHz, 50 Ω |
| K222B | Precision Adapter, K(f) to K(f), DC to 40 GHz, 50 Ω |
| K224B | Precision Adapter, K(m) to K(f), DC to 40 GHz, 50 Ω |
Test Port Cables, Flexible, Ruggedized, Phase Stable
| Model Number | Description |
| 15NNF50-1.0B | Test Port Cable, Flexible, Phase Stable, 1.0 m (39”), DC to 18 GHz, N(f) to N(m), 50 Ω |
| 15NNF50-1.5B | Test Port Cable, Flexible, Phase Stable, 1.5 m (59”), DC to 18 GHz, N(f) to N(m), 50 Ω |
| 15NN50-1.0B | Test Port Cable, Flexible, Phase Stable, 1.0 m (39”), DC to 18 GHz, N(m) to N(m), 50 Ω |
| 15LL50-1.0A | Test Port Cable, Armored, Phase Stable, 1.0 m (39”), DC to 20 GHz, 3.5 mm(m) to 3.5 mm(m), 50 Ω |
| 15LLF50-1.0A | Test Port Cable, Armored, Phase Stable, 1.0 m (39”), DC to 20 GHz, 3.5 mm(m) to 3.5 mm(f), 50 Ω |
| 15KK50-1.0A | Test Port Cable, Armored, Phase Stable, 1.0 m (39”), DC to 20 GHz, K(m) to K(m), 50 Ω |
| 15KKF50-1.0A | Test Port Cable, Armored, Phase Stable, 1.0 m (39”), DC to 20 GHz, K(m) to K(f), 50 Ω |
Tools
| Model Number | Description |
| 01-200 | Calibrated Torque End Wrench, GPC-7 and Type N |
| 01-201 | Torque End Wrench, 5/16 in, 0.9 N.m (8 lbf·in) (for tightening male devices, for SMA, 3.5 mm, 2.4 mm, K, and V connectors) |
| 01-203 | Torque End Wrench, 13/16 in, 0.9 N.m (8 lbf·in) (for tightening ruggedized SMA, 2.4 mm, K and V test port connectors) |
| 01-204 | End Wrench, 5/16 in, Universal, Circular, Open-ended (for SMA, 3.5 mm, 2.4 mm, K, and V connectors) |
Документы
Anritsu MS4612xB Брошюра
6.2 Мб
Anritsu MS46121B Quick Fact Sheet
925.7 Кб
Описание
| Опции | Описание |
| MS46121B (MS46121B-002) | Временная область, режим «Низких Частот» (Low Pass Функция измерений во временной области) |
| MS46121B (MS46121B-021) | Скалярные измерения коэффициента передачи (КП) |
| MS46121B (MN25208A) | 2-х портовый USB SmartCal модуль, 300 кГц - 8.5 ГГц (доступно с разъемом Опции -001 N(f), -002 K(f), -003 3.5 мм(f)) |
| MS46121B (MN25408A) | 4-х портовый USB SmartCal модуль, 300 кГц - 8.5 ГГц (доступно с разъемом Опции -001 N(f), -002 K(f), -003 3.5 мм(f)) |
| MS46121B (MN25218A1) | 2-х портовый USB SmartCal модуль, 300 кГц - 20 ГГц (доступно с разъемом Опция -002 K(f)) |
| MS46121B (MN25418A) | 4-х портовый USB SmartCal модуль, 300 кГц - 20 ГГц (доступно с разъемом Опция -002 K(f)) |
| MS46121B (36585K-2M) | K-разъем прецизионный AutoCal модуль, 70 кГц - 40 ГГц, K(m) - K(m) |
| MS46121B (36585K-2F) | K-разъем прецизионный AutoCal модуль, 70 кГц - 40 ГГц, K(f) - K(f) |
| MS46121B (36585K-2MF) | K-разъем прецизионный AutoCal модуль, 70 кГц - 40 ГГц, K(m) - K(f) |
| MS46121B (2000-1809-R) | Адаптер последовательный - USB (требуется для 36585 AutoCal модуль, если ПК не имеет RS-232 порт) |
| MS46121B (3653A) | N-разъем калибровочный набор, без скользящей нагрузки, 0 - 18 ГГц, 50 Ом |
| MS46121B (OSLN50A-8) | Прецизионный N Вилка ХХ/КХ/Нагрузка калибровочоный набор, 0 - 8 ГГц, 50 Ом |
| MS46121B (OSLNF50A-8) | Прецизионный N Розетка ХХ/КХ/Нагрузка калибровочоный набор, 0 - 8 ГГц, 50 Ом |
| MS46121B (TOSLN50A-8) | Прецизионный N Вилка Перемычка/ХХ/КХ/Нагрузка калибровочоный набор, 0 - 8 ГГц, 50 Ом |
| MS46121B (TOSLNF50A-8) | Прецизионный N Розетка Перемычка/ХХ/КХ/Нагрузка калибровочоный набор, 0 - 8 ГГц, 50 Ом |
| MS46121B (1091-26-R) | SMA(m) - N(m), 0 - 18 ГГц, 50 Ом |
| MS46121B (1091-27-R) | SMA(f) - N(m), 0 - 18 ГГц, 50 Ом |
| MS46121B (1091-80-R) | SMA(m) - N(f), 0 - 18 ГГц, 50 Ом |
| MS46121B (1091-81-R) | SMA(f) - N(f), 0 - 18 ГГц, 50 Ом |
| MS46121B (71693-R) | Адаптер усиленный, K(f) - N(f), 0 - 18 ГГц, 50 Ом |
| MS46121B (34NK50) | Прецизионные адаптеры N(m) - K(m), 0 - 18 ГГц, 50 Ом |
| MS46121B (34NKF50) | Прецизионные адаптеры N(m) - K(f), 0 - 18 ГГц, 50 Ом |
| MS46121B (34NFK50) | Прецизионные адаптеры N(f) - K(m), 0 - 18 ГГц, 50 Ом |
| MS46121B (34NFKF50) | Прецизионные адаптеры N(f) - K(f), 0 - 18 ГГц, 50 Ом |
| MS46121B (K220B) | Прецизионные адаптеры 0 - 40 ГГц, K(m) - K(m), 50 Ом |
| MS46121B (K222B) | Прецизионные адаптеры 0 - 40 ГГц, K(f) - K(f), 50 Ом |
| MS46121B (K224B) | Прецизионные адаптеры 0 - 40 ГГц, K(m) - K(f), 50 Ом |
| MS46121B (15NNF50-1.0B) | 1.0 м (39”), 0 - 18 ГГц, тестовый кабель, гибкий, фазостабильный, N(f) - N(m), 50 Ом |
| MS46121B (15NNF50-1.5B) | 1.5 м (59”), 0 - 18 ГГц, тестовый кабель, гибкий, фазостабильный, N(f) - N(m), 50 Ом |
| MS46121B (15NN50-1.0B) | 1.0 м (39”), 0 - 18 ГГц, тестовый кабель, гибкий, фазостабильный, N(m) - N(m), 50 Ом |
| MS46121B (15LL50-1.0A) | 1.0 м (39”), 0 - 20 ГГц, Тестовый кабель, армированный, фазостабильный, 3.5мм(m) - 3.5мм(m) |
| MS46121B (15LLF50-1.0A) | 1.0 м (39”), 0 - 20 ГГц, Тестовый кабель, армированный, фазостабильный, 3.5мм(m) - 3.5мм(f) |
| MS46121B (15KK50-1.0A) | 1.0 м (39”), 0 - 20 ГГц, Тестовый кабель, армированный, фазостабильный, K(m) - K(m) |
| MS46121B (15KKF50-1.0A) | 1.0 м (39”), 0 - 20 ГГц, Тестовый кабель, армированный, фазостабильный, K(m) - K(f) |
| MS46121B (01-200) | Калиброванный ключ, моментный, GPC-7 и тип N |
| MS46121B (01-201) | Моментный ключ, 5/16 дюйм., 0.9 Н^м (для типов вилка SMA, 3.5 мм, 2.4 мм, K, и V разъемы) |
| MS46121B (01-203) | Моментный ключ, 13/16 дюйм., 0.9 Н^м(для разъемов SMA, 2.4 мм, K и V разъемы) |
| MS46121B (01-204) | Ключ 5/16 дюйомв, универсальный (для SMA, 3.5 мм, 2.4 мм, K, и V разъемов) |
| MS46121B (10410-00344) | Инструкция по эксплуатации для серий MS46121A/B |
| MS46121B (10410-00337) | Инструкция по интерфейсу серий MS46121A/B, MS46122A/B, и MS46322A/B |
| MS46121B (10410-00746) | Инструкция по программированию ShockLine Серия ВАЦ, для IEEE 488.2 и SCPI команд |
Модели
| Модели | Описание |
| MS46121B (MS46121B-004) | Векторный однопортовый USB-анализатор цепей в диапазоне частот от 40 МГц до 4 ГГц |
| MS46121B (MS46121B-006) | Векторный однопортовый USB-анализатор цепей в диапазоне частот от 150 кГц до 6 ГГц |
