— Измерение S-параметров от 10 МГц до 20 ГГц
— Динамический диапазон более 100 дБ
— Измерения в импульсном режиме: «точка в импульсе», «профиль импульса»
— Измерение параметров частотно-преобразующих устройств с векторной калибровкой
— Измерение уровней гармоник и интермодуляционных составляющих
— Измерение коэффициента шума
— Возможность сканирования по частоте и/или по мощности зондирующего сигнала
— Анализ и фильтрация во временной области, математическое встраивание и исключение цепей
— Возможность проведения векторных калибровок для коаксиального, волноводного и микрополоскового трактов, поддержка электронного калибратора

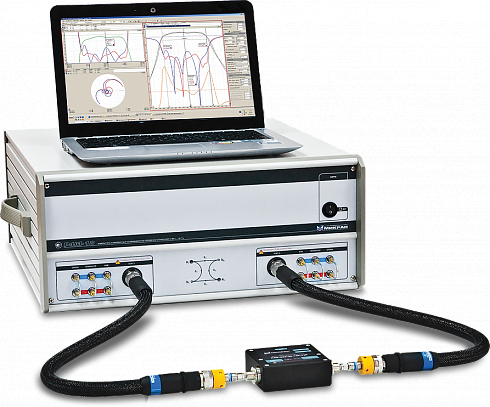

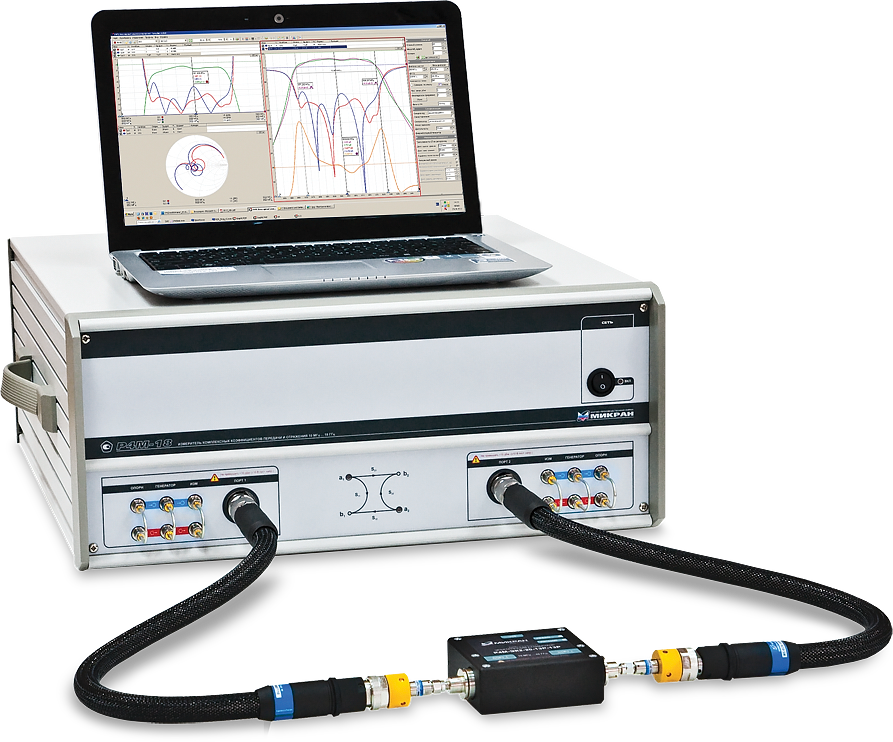

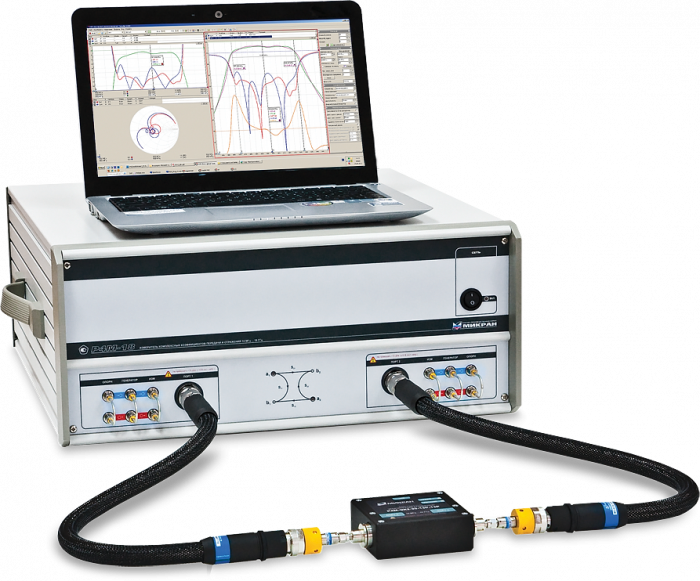

Векторные анализаторы цепей (ВАЦ) серии Р4М предназначены для измерения S-параметров линейных одно- и двухпортовых устройств, различных характеристик электрических цепей. Область применения ВАЦ серии Р4М — исследование, настройка, испытания, контроль и производство ВЧ- и СВЧ-устройств, используемых в радиоэлектронике, связи, радиолокации, измерительной технике.
Принцип действия анализатора основан на раздельном измерении параметров падающей, отраженной и прошедшей через исследуемое устройство (ИУ) волны сигнала с применением направленных ответвителей. В состав прибора входят синтезированный источник зондирующего сигнала и приёмники отражённых и прошедших через ИУ сигналов. Управление ВАЦ Р4М осуществляется с помощью внешнего персонального компьютера с установленным программным обеспечением «Graphit Р4M». Информационный обмен между ВАЦ и персональным компьютером осуществляется по интерфейсу Ethernet. Многоканальная система синхронизации обеспечивает совместную работу Р4М с другими приборами. Возможность управления Р4М через команды SCPI позволяет интегрировать прибор в автоматизированные контрольно-измерительные комплексы. Благодаря модульной архитектуре, обладающей высокой интегрируемостью и возможностью конфигурирования, анализаторы цепей серии Р4М являются идеальным техническим решением для реализации сложных задач.
Базовый комплект поставки
1. Векторный анализатор цепей. 2. Набор калибровочных мер. 3. Фазостабильные кабельные сборки - 2 шт
Комплектация генераторного блока:
1. Анализатор цепей векторный Р4М-18. 2. Кабель Ethernet. 3. Кабель питания. 4. Программный комплекс Р4М «Graphit Р4М». 5. Эксплуатационная документация. 6. Транспортировочный кейс. 7. Свидетельство о поверке. 8. Ключ поддерживающий КП-3. 9. Ключ тариров. КТ-3.
Диапазон частот |
10 МГц – 18 ГГц (тракт 7,0/3,04 мм) 10 МГц – 20 ГГц (тракт 3,5/1,52 мм) |
Уход частоты опорного генератора | ±2х10-6/год |
Диапазон установки уровня выходной мощности |
-20 … 0 дБм (Без опции «ДМА») -90 … 0 дБм (С опцией «ДМА») |
Погрешность установки уровня | ±2 дБ (-20 дБм – 0 дБм) |
Диапазон измерений модуля коэффициента отражения (КО) | 0 – 1 |
Диапазон измерений модуля коэффициента передачи (КП) в диапазоне частот от 125 до 18000 (20000) МГц |
-90 …+20 дБ (Без опции «ДМА») -90 … +50 дБ (С опцией «ДМА») |
Уровень шума (ПЧ=10 Гц) | ≤-100 дБ |
Абсолютная погрешность модуля КП | ±(0,5 … 2,5) дБ (в зависимости от частоты) |
Абсолютная погрешность фазы КП | от 1,5° до 12° (в зависимости от частоты) |
Абсолютная погрешность модуля КО | ±(0,01 … 0,055) (в зависимости от частоты) |
Абсолютная погрешность фазы КО | от 1,5° (в зависимости от частоты) |
Опции | Описание |
Р4М-18/1 | Анализатор цепей векторный, 0,01...20 ГГц с опцией «20А» |
Р4М-18/2 | Анализатор цепей векторный, 0,01...20 ГГц с опциями «20А», «ДПА» |
Р4М-18/3 | Анализатор цепей векторный, 0,01...20 ГГц с опциями «20А», «ДМА» |
Р4М-18/3-ИКШ | Анализатор цепей векторный, 0,01...20 ГГц с опциями «20А», «ДМА», «ИКШ» |
Р4М-18/3-СПА | Анализатор цепей векторный, 0,01...20 ГГц с опциями «20А», «ДМА», «СПА» |
Р4М-18/3-ИКШ1 -СПА | Анализатор цепей векторный, 0,01...20 ГГц с опциями «20А», «ДМА», «СПА», «ИКШ» |
Р4М-18/4 | Анализатор цепей векторный, 0,01...20 ГГц с опциями «20А», «ДПА», «СПА» |
«ВОП» | Анализ и фильтрация во временной области |
«ИМП» | Измерение гармоник и интермодуляционных искажений |
«ИИП» | Измерение параметров устройств, работающих в импульсном режиме |
«ИКП» | Измерение точки компрессии активных устройств с малой мощностью |
НКММ-13-13Р | Набор калибровочных мер с соединителями тип 3,5 мм |
НКММ-01-01Р | Набор калибровочных мер с соединителями тип III |
НКММ-03-03Р | Набор калибровочных мер с соединителями тип IX вар.3 |
НКММ-11-11Р | Набор калибровочных мер с соединителями тип N |
КСФ26-13РН-13Н-700 | Кабель СВЧ фазостабильный, соед. тип NMD 3,5 мм (розетка) - тип NMD 3,5 мм (вилка), 700 мм |
КСФ26-13РН-13Н-1000 | Кабель СВЧ фазостабильный, соед. тип NMD 3,5 мм (розетка) - тип NMD 3,5 мм (вилка), 1000 мм |
«ДПА» | Анализатор комплектуется перемычками для прямого доступа к генераторам и входам измерительных и опорных приемников с целью дополнительного ослабления или усиления сигналов. |
«ДМА» | Дополнительно к опции «ДПА» устанавливаются четыре электромеханических аттенюатора для расширения диапазона регулировки уровня выходной мощности и обеспечения оптимального режима работы приемников. |
«ИКШ» | Позволяет проводить измерения коэффициента шума с векторной коррекцией неполного согласования между исследуемым устройством и входом приемника Р4М. |
«СПА» | В измеритель устанавливается переключатель, позволяющий управлять путем распространения сигнала первого опорного канала. Опция предназначена для реализации высокоточных измерений параметров устройств с преобразованием частоты. |
