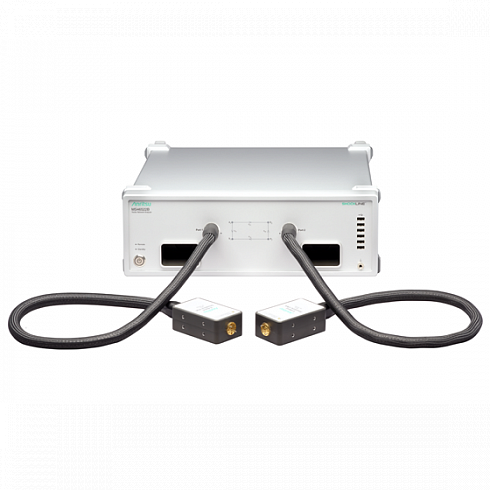

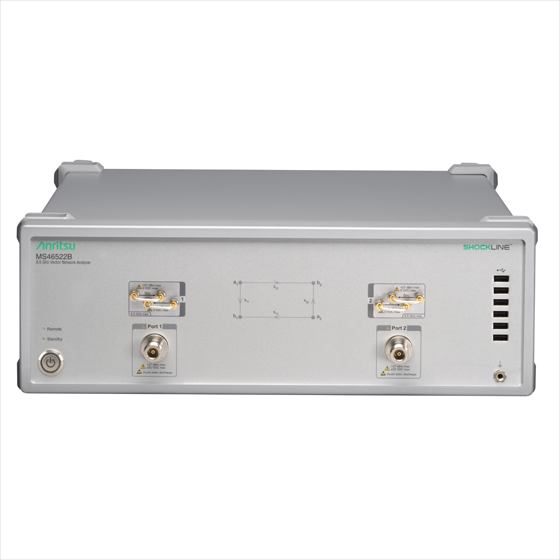

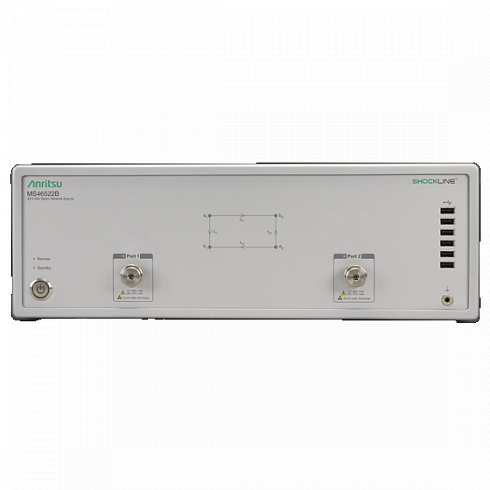

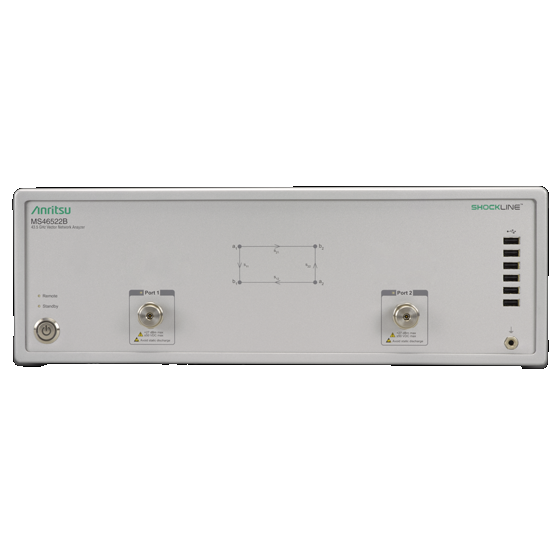

Векторный анализатор цепей 2-портовый Anritsu MS46522B ShockLine
Подробнее
Описание
MS46522B — это серия 2-портовых векторных анализаторов цепей Performance компании ShockLine. Благодаря беспрецедентному уровню соотношения цена-качество и лучшему в своем классе динамическому диапазону, устройства серии Performance позволяют снизить стоимость испытаний и сократить время выхода на рынок в различных областях применения для тестирования на частотах до 8,5 ГГц. Анализаторы могут использоваться в частности в проектировании и изготовлении мобильного сетевого оборудования, мобильных устройств, автомобильных кабелей, высокоскоростных межблочных каналов передачи данных и компонентов для системной интеграции.
Устройство MS46522B имеет современную архитектуру и оснащено 2 независимыми источниками и 4 приемниками. Уникальная функция развертки под названием «одновременная развертка» позволяет двум независимым источникам выполнять развертку одновременно, что, в свою очередь, позволяет измерять параметры прямого и обратного сканирования за один цикл. Таким образом, для полного 2-портового измерения требуется половина продолжительности традиционных разверток.
Серия MS46522B поставляется в корпусе высотой 3U, и в ней используется тот же графический пользовательский интерфейс, программное обеспечение, синтаксис команд, драйверы и среды программирования, что и в остальных приборах семейства ShockLine.
- Одновременная развертка регистрирует все параметры рассеяния за один цикл, увеличивая пропускную способность
- Высокая выходная мощность позволяет производить измерения на устройствах с высоким коэффициентом ослабления
- Лучший в отрасли динамический диапазон позволяет измерять артефакты, дающие очень слабые отражения
- Великолепная коррекция направленности минимизирует неопределенность измерения
- Автоматический калибровочный блок SmartCal сокращает время калибровки и настройки
- Временная область с возможностью временного стробирования облегчает и ускоряет идентификацию неисправностей
- Современный интерфейс локальной сети для дистанционного управления обладает большим быстродействием, чем универсальная интерфейсная шина
- Общий графический пользовательский интерфейс и интерфейс стандартных команд для программируемых приборов в семействе ShockLine
Комплектация
- Power cord
- Instructions on where to download software and related literature.
Характеристики
- 2 портовый анализатор цепей
- динамический диапазон: > 140 дБ на частотах 100 МГц - 2 ГГц
- количество точек отсчётов на дисплее: от 2 до 20001
- полоса пропускания: 10, 20, 50, 70, 100, 200, 300, 500, 700 Гц; 1, 2, 3, 5, 7, 10, 20, 30, 50, 70, 100, 200, 300, 500 кГц
- 12 маркеров (в том числе парных) +1 опорный
- ограничительные линии: общий режим (2 уровня в трассе), сегментированные (50 сегментов в трассе)
- регулируемый уровень выходной мощности от -50 дБм до +15 дБм
- разрешение установки мощности 0.1 дБм
- направленность >42 дБ
- калибровка в автоматическом и ручном режимах
- интерфейсы USB 2.0, USB 3.0, HDMI, LAN (Gigabit Ethernet)
- возможно подключение внешнего экрана с питанием по USB, клавиатуры, мыши
- размеры 152 мм x 445 мм x 442 мм
- вес 13,6 кг
- удаленное управление: SCPI/ управление по LAN
- совместим с сенсорным модулем
Документы
Описание
| Опции | Описание |
| MS46522B (MS46522B-001) | Набор с ручками для крепежа в 19"-стойку |
| MS46522B (MS46522B-002) | Временная область с временным стробированием |
| MS46522B (MS46522B-022) | Улучшенный функционал временной области |
| MS46522B (MS46522B-051) | Прямой доступ к приемнику/источнику (только с опцией 10) |
| MS46522B (MS46522B-061) | Инжектор dc питания (только с опцией 10) |
| MS46522B (MS46522B-098) | Стандартная калибровка в соотв. ISO 17025, без данных о погрешностях |
| MS46522B (MS46522B-099) | Премиум калибровка в соотв. ISO 17025, с данными о погрешностях |
| MS46522B (MN25208A) | 2-х портовый USB SmartCal модуль, 300 кГц - 8.5 ГГц (доступно с разъемом Опции -001 N(f), -002 K(f), -003 3.5 мм(f)) |
| MS46522B (MN25408A) | 4-х портовый USB SmartCal модуль, 300 кГц - 8.5 ГГц (доступно с разъемом Опции -001 N(f), -002 K(f), -003 3.5 мм(f)) |
| MS46522B (MN25218A1) | 2-х портовый USB SmartCal модуль, 300 кГц - 20 ГГц (доступно с разъемом Опция -002 K(f)) |
| MS46522B (MN25418A) | 4-х портовый USB SmartCal модуль, 300 кГц - 20 ГГц (доступно с разъемом Опция -002 K(f)) |
| MS46522B (36585K-2M) | K Прецизионный AutoCal Module, 70 кГц - 40 ГГц, K(m) - K(m) |
| MS46522B (36585K-2F) | K Прецизионный AutoCal Module, 70 кГц - 40 ГГц, K(f) - K(f) |
| MS46522B (36585K-2MF) | K Прецизионный AutoCal Module, 70 кГц - 40 ГГц, K(m) - K(f) |
| MS46522B (2000-1809-R) | RS232 - USB адаптер (требуется для использования 36585 AutoCal модуля) |
| MS46522B (3650A) | SMA/3.5 мм калибровочный набор, без скользящей нагрузки, 0 - 26.5 ГГц, 50 Ом |
| MS46522B (3650A-1) | SMA/3.5 мм калибровочный набор, со скользящей нагрузкой, 0 - 26.5 ГГц, 50 Ом |
| MS46522B (3652A) | K-разъем калибровочный набор, без скользящей нагрузки, 0 - 40 ГГц, 50 Ом |
| MS46522B (3652A-1) | K-разъем калибровочный комплект, со скользящей нагрузкой, 0 - 40 ГГц, 50 Ом |
| MS46522B (3653A) | N-разъем калибровочный набор, без скользящей нагрузки, 0 - 18 ГГц, 50 Ом |
| MS46522B (OSLN50A-8) | Прецизионный N Вилка ХХ/КХ/Нагрузка калибровочоный набор, 0 - 8 ГГц, 50 Ом |
| MS46522B (OSLNF50A-8) | Прецизионный N Розетка ХХ/КХ/Нагрузка калибровочоный набор, 0 - 8 ГГц, 50 Ом |
| MS46522B (TOSLN50A-8) | Прецизионный N Вилка Перемычка/ХХ/КХ/Нагрузка калибровочоный набор, 0 - 8 ГГц, 50 Ом |
| MS46522B (TOSLNF50A-8) | Прецизионный N Розетка Перемычка/ХХ/КХ/Нагрузка калибровочоный набор, 0 - 8 ГГц, 50 Ом |
| MS46522B (OSLN50A-18) | Прецизионный N Вилка ХХ/КХ/Нагрузка механический калибровочный набор, 0 - 18 ГГц, 50 Ом |
| MS46522B (OSLNF50A-18) | Прецизионный N Розетка ХХ/КХ/Нагрузка механический калибровочный набор, 0 - 18 ГГц, 50 Ом |
| MS46522B (TOSLN50A-18) | Прецизионный N Вилка Перемычка/ХХ/КХ/Нагрузка механический калибровочный набор, 0 - 18 ГГц, 50 Ом |
| MS46522B (TOSLNF50A-18) | Прецизионный N Розетка Перемычка/ХХ/КХ/Нагрузка механический калибровочный набор, 0 - 18 ГГц, 50 Ом |
| MS46522B (TOSLK50A-20) | Прецизионный K Вилка Перемычка/ХХ/КХ/Нагрузка механический калибровочный набор, 0 - 20 ГГц, 50 Ом |
| MS46522B (TOSLKF50A-20) | Прецизионный K Розетка Перемычка/ХХ/КХ/Нагрузка механический калибровочный набор, 0 - 20 ГГц, 50 Ом |
| MS46522B (TOSLK50A-40) | Прецизионный K Вилка Перемычка/ХХ/КХ/Нагрузка механический калибровочный набор, 0 - 40 ГГц, 50 Ом |
| MS46522B (TOSLKF50A-40) | Прецизионный K Розетка Перемычка/ХХ/КХ/Нагрузка механический калибровочный набор, 0 - 40 ГГц, 50 Ом |
| MS46522B (3663-3) | N-разъем верификационный набор |
| MS46522B (3668-3) | K-разъем верификационный набор |
| MS46522B (MA24106A) | True-RMS USB Преобразователь мощности, 50 МГц - 6 ГГц |
| MS46522B (MA24108A) | True-RMS USB Преобразователь мощности, 10 МГц - 8 ГГц |
| MS46522B (MA24118A) | True-RMS USB Преобразователь мощности, 10 МГц - 18 ГГц |
| MS46522B (MA24126A) | True-RMS USB Преобразователь мощности, 10 МГц - 26 ГГц |
| MS46522B (MA24330A) | Микроволновый CW USB Преобразователь мощности, 10 МГц - 33 ГГц |
| MS46522B (MA24340A) | Микроволновый CW USB Преобразователь мощности, 10 МГц - 40 ГГц |
| MS46522B (MA24350A) | Микроволновый CW USB Преобразователь мощности, 10 МГц - 50 ГГц |
| MS46522B (N120-6) | Кабельная сборка, полужесткая, N(m) - N(m), 0.01 - 18 ГГц, 50 Ом, 15 см (5.9 in) |
| MS46522B (NS120MF-6) | Кабельная сборка, полужесткая, N(f) - N(f), 0.01 - 18 ГГц, 50 O, 15 см (5.9 in) |
| MS46522B (1091-26-R) | SMA(m) - N(m), 0 - 18 ГГц, 50 Ом |
| MS46522B (1091-27-R) | SMA(f) - N(m), 0 - 18 ГГц, 50 Ом |
| MS46522B (1091-80-R) | SMA(m) - N(f), 0 - 18 ГГц, 50 Ом |
| MS46522B (1091-81-R) | SMA(f) - N(f), 0 - 18 ГГц, 50 Ом |
| MS46522B (34NN50A) | Прецизионные адаптеры N(m) - N(m), 0 - 18 ГГц, 50 Ом |
| MS46522B (34NFNF50) | Прецизионные адаптеры N(f) - N(f), 0 - 18 ГГц, 50 Ом |
| MS46522B (34NK50) | Прецизионные адаптеры N(m) - K(m), 0 - 18 ГГц, 50 Ом |
| MS46522B (34NKF50) | Прецизионные адаптеры N(m) - K(f), 0 - 18 ГГц, 50 Ом |
| MS46522B (34NFK50) | Прецизионные адаптеры N(f) - K(m), 0 - 18 ГГц, 50 Ом |
| MS46522B (34NFKF50) | Прецизионные адаптеры N(f) - K(f), 0 - 18 ГГц, 50 Ом |
| MS46522B (K220B) | Прецизионные адаптеры K(m) - K(m), 0 - 40 ГГц, 50 Ом |
| MS46522B (K222B) | Прецизионные адаптеры K(f) - K(f), 0 - 40 ГГц, 50 Ом |
| MS46522B (K224B) | Прецизионные адаптеры K(m) - K(f), 0 - 40 ГГц, 50 Ом |
| MS46522B (SC7260) | WR12 - W1(m) адаптер, W1 (1 мм) - WR12 волновод |
| MS46522B (SC7442) | WR12 - W1(f) адаптер, W1 (1 мм) - WR12 волновод |
| MS46522B (35WR12WF-EE) | Прецизионный набор КВП, 56 ГГц - 94 ГГц, WR-12 - 1.0 мм(f) |
| MS46522B (15NNF50-1.0B) | тестовый кабель, гибкий, фазостабильный, 1.0 м (39”), 0 - 18 ГГц, N(f) - N(m), 50 Ом |
| MS46522B (15NNF50-1.5B) | тестовый кабель, гибкий, фазостабильный, 1.5 м (59”), 0 - 18 ГГц, N(f) - N(m), 50 Ом |
| MS46522B (15NN50-1.0B) | тестовый кабель, гибкий, фазостабильный, 1.0 м (39”), 0 - 18 ГГц, N(m) - N(m), 50 Ом |
| MS46522B (15LL50-1.0A) | Тестовый кабель, армированный, фазостабильный, 1.0 м (39”), 0 - 20 ГГц, 3.5мм(m) - 3.5мм(m), 50 Ом |
| MS46522B (15LLF50-1.0A) | Тестовый кабель, армированный, фазостабильный, 1.0 м (39”), 0 - 20 ГГц, 3.5мм(m) - 3.5мм(f), 50 Ом |
| MS46522B (15KK50-1.0A) | Тестовый кабель, армированный, фазостабильный, 1.0 м (39”), 0 - 20 ГГц, K(m) - K(m), 50 Ом |
| MS46522B (15KKF50-1.0A) | Тестовый кабель, армированный, фазостабильный, 1.0 м (39”), 0 - 20 ГГц, K(m) - K(f), 50 Ом |
| MS46522B (3671KFS50-60) | 60 см (23.6 in), 0 - 20 ГГц, K (f) - 3.5 мм (m), 50 Ом |
| MS46522B (3671KFK50-60) | тестовый кабель, гибкий, фазостабильный, 0 - 40 ГГц, K(f) - K(m), 63.5 см (25 in), 50 Ом |
| MS46522B (3671KFKF50-60) | 60 см (23.6 in), 0 - 40 ГГц, K (f) - K (f), 50 Ом |
| MS46522B (3671KFK50-100) | 100 см (39.4 in), 0 - 40 ГГц, K (f) - K (m), 50 Ом |
| MS46522B (3670K50-1) | 0.3 м (12”), 0 - 40 ГГц, K(f) - K(m), 50 Ом |
| MS46522B (3670K50-2) | 0.6 м (24”), 0 - 40 ГГц, K(f) - K(m), 50 Ом |
| MS46522B (3670N50-1) | 0.3 м (12”), 0 - 18 ГГц, N(f) - N(m), 50 Ом |
| MS46522B (3670NN50-1) | 0.3 м (12”), 0 - 18 ГГц, N(m) - N(m), 50 Ом |
| MS46522B (3670N50-2) | 0.6 м (24”), 0 - 18 ГГц, N(f) - N(m), 50 Ом |
| MS46522B (3670NN50-2) | 0.6 м (24”), 0 - 18 ГГц, N(m) - N(m), 50 Ом |
| MS46522B (36671KFSF50-60) | 60 см (23.6 in), 0 - 20 ГГц, K (f) - 3.5 мм (f), 50 Ом |
| MS46522B (3671VFV50-60) | 60 см (23.6 in), 0 - 70 ГГц, V (f) - V (m), 50 Ом |
| MS46522B (3671VFVF50-60) | 60 см (23.6 in), 0 - 70 ГГц, V (f) - V (f), 50 Ом |
| MS46522B (3671VFV50-100) | 100 см (39.4 in), 0 - 70 ГГц, V (f) - V (m), 50 Ом |
| MS46522B (01-200) | Калиброванный ключ, моментный, GPC-7 и тип N |
| MS46522B (01-201) | Моментный ключ, 5/16 дюйм., 0.9 Н^м (для типов вилка SMA, 3.5 мм, 2.4 мм, K, и V разъемы) |
| MS46522B (01-204) | Ключ 5/16 дюйомв, универсальный (для SMA, 3.5 мм, 2.4 мм, K, и V разъемов) |
| MS46522B (10410-00743) | Руководство по эксплуатации MS46522B/524B |
| MS46522B (10410-00744) | Руководство по интерфейсу MS46522B/524B |
| MS46522B (10410-00746) | Инструкция по программированию ShockLine Серия ВАЦ, для IEEE 488.2 и SCPI команд |
| MS46522B (10410-00753) | Руководство по калибровке и измерениям MS46522B/524B |
Модели
| Модели | Описание |
| MS46522B (MS46522B-010) | ВАЦ 2-портовый с частотным диапазоном от 50 кГц до 8,5 ГГц |
| MS46522B-020 | ВАЦ с частотным диапазоном от 50 кГц до 20 ГГц |
| MS46522B-040 | ВАЦ с частотным диапазоном от 50 кГц до 43,5 ГГц |
| MS46522B-043 | 1 MHz — 43.5 GHz, type ruggedized Extended K™ (m) ports (compatible with standard K, 3.5 mm and SMA connectors) |

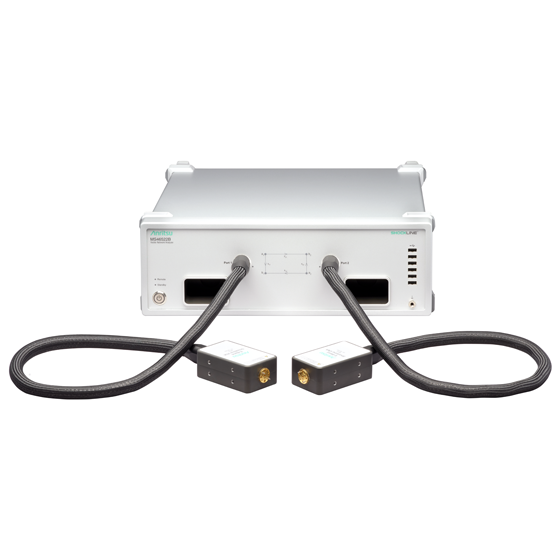

| MS46522B-082 | 55 GHz — 92 GHz, 1 meter tethers |
| MS46522B-083 | 55 GHz — 92 GHz, 5 meter tethers |
