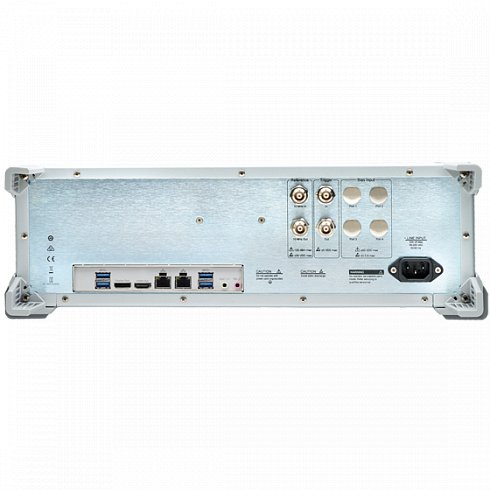

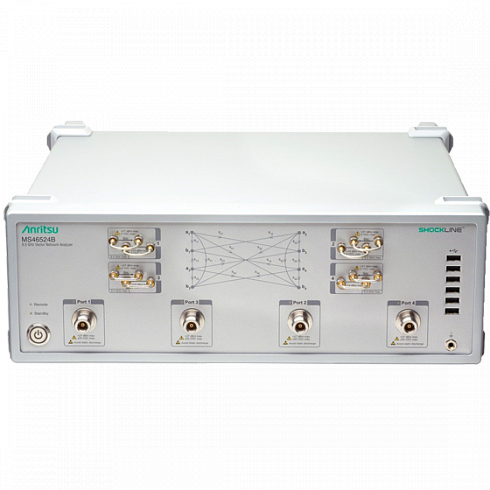

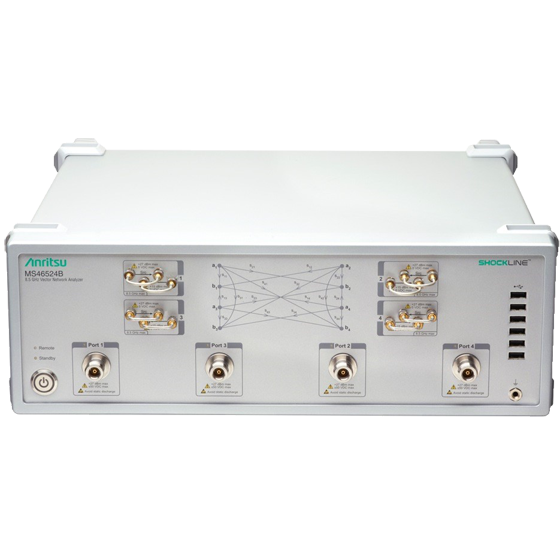

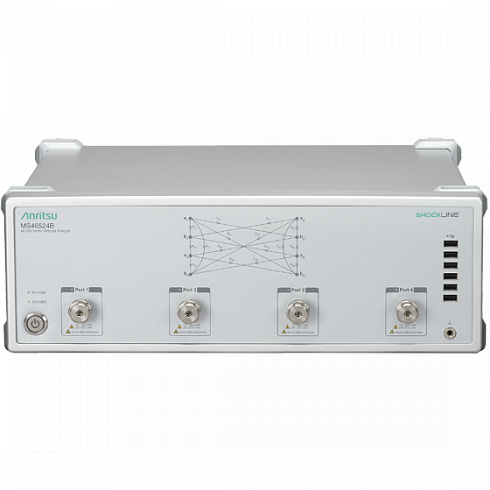

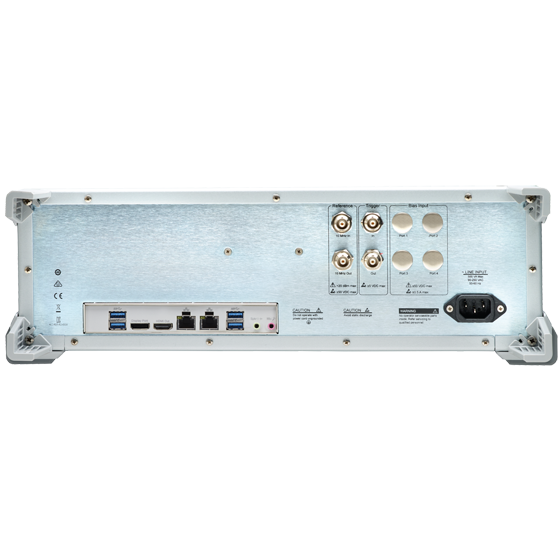

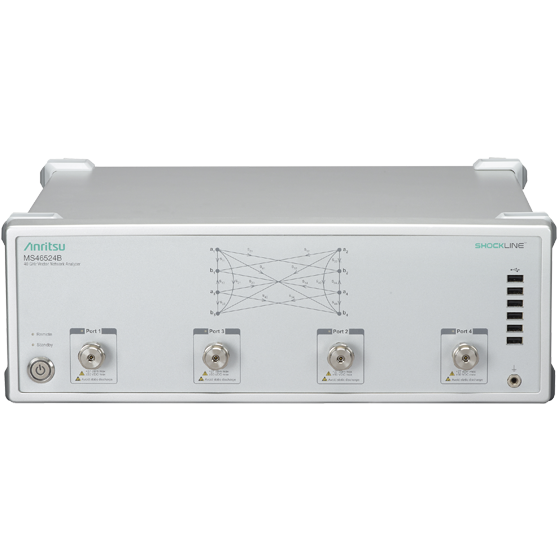

Серия высокопроизводительных четырехпортовых векторных анализаторов цепей семейства Anritsu ShockLine MS46524B
Подробнее
Описание
MS46524B — это серия высокопроизводительных четырехпортовых векторных анализаторов цепей семейства ShockLine. Благодаря беспрецедентному уровню соотношения цена-качество и лучшему в своем классе динамическому диапазону, устройства серии MS46524B позволяют снизить стоимость испытаний и сократить время выхода на рынок в различных областях применения для тестирования на частотах до 43,5 ГГц.
Анализаторы могут использоваться, в частности, для характеризации и при производстве многопортового мобильного сетевого оборудования, мобильных устройств, автомобильных кабелей, высокоскоростных межблочных каналов передачи данных и компонентов для системной интеграции.
ВАЦ MS46524B в вариантах исполнения 10, 20 или 40 обеспечивает измерения частотных характеристик в диапазонах от ВЧ до СВЧ. Данные модели в сочетании с мощным ПО ShockLine являются экономичным решением в области тестирования пассивных устройств, представляющей наибольшие трудности.
Серия MS46524B поставляется в корпусе высотой 3U, и в ней используется тот же графический пользовательский интерфейс, программное обеспечение, синтаксис команд, драйверы и среды программирования, что и в остальных приборах семейства ShockLine.
Особенности четырехпортовых высокопроизводительных ВАЦ семейства ShockLineTM
- Идеальный выбор для тестирования несимметричных и многопортовых ВЧ устройств.
- Лучший в отрасли динамический диапазон позволяет измерять артефакты, дающие очень слабые отражения.
- Отличная скорректированная направленность позволяет снизить неопределенность измерений.
- Анализ во временной области с возможностью временного стробирования позволяет упростить и ускорить обнаружение неисправностей.
- Современный сетевой интерфейс LAN для удаленного управления работает быстрее, чем GPIB
- Общие для всех приборов семейства ShockLine ГПИ и интерфейс SCPI упрощают работу с анализаторами.
- Наличие USB-портов упрощает подключение периферийных устройств, таких как клавиатура и мышь.
- Компактное исполнение в размере 3U позволяет эффективно размещать прибор в стойке.
Комплектация
Характеристики
| Модельный ряд с указанием частотного диапазона |
MS46524B-010, 50 кГц – 8,5 ГГц, порты типа N(f) MS46524B-020, 50 кГц – 20 ГГц, порты типа K(m) MS46524B-040, 50 кГц – 43,5 ГГц, порты типа K(m) |
| Динамический диапазон | > 140 дБ (50 МГц – 2 ГГц) |
| Мощность на выходе | от –30 дБм до +15 дБм (300 кГц – 6 ГГц) |
| Скорректированная направленность |
> 42 дБ |
| Измеряемые параметры |
Несимметричные S-параметры: S11, S12, S13, S14, S21, S22, S23, S24, S31, S32, S33, S34, S41, S42, S43, S44 S-параметры в смешанном режиме: SD1D1, SD1D2, SD1C1, SD1C2, SD2D1, SD2D2, SD2C1, SD2C2, SC1D1, SC1D2, SC1C1, SC1C2, SC1D2, SC2D2, SC2C1, SC2C2 Пользовательские комбинации: a1, a2, a3, a4, b1, b2, b3, b4, 1 |
| Режимы отображения | Логарифмическая амплитуда, фаза, групповая задержка, линейная амплитуда, реальная часть, мнимая часть, КСВ, импеданс, диаграмма Вольперта-Смита (диаграмма полных сопротивлений) |
| Число точек измерения | от 2 до 20001 точки |
| Ограничительные линии |
Единичная или сегментированная. 2 линии на трассу. 50 сегментов на трассу. |
| Полоса пропускания по ПЧ |
10, 20, 30, 50, 70, 100, 200, 300, 500, 700 Гц 1, 2, 3, 5, 7, 10, 20, 30, 50, 70, 100, 200, 300, 500 кГц |
| Режимы отображения трасс | До 16 трасс. Отдельная память для каждой трассы для хранения измерения с последующим отображением и проведением математических операций вычитания, сложения, умножения или деления с использованием данных текущего измерения. Измерительную трассу можно сохранить с последующей загрузкой. |
| Маркеры | 12 маркеров + 1 опорный маркер на трассу |
| Интерфейс дистанционного управления | SCPI/драйверы по локальной сети |
| Экран | Мощный ГПИ, отображаемый на пользовательском компьютере, возможность использования сенсорного экрана |
| Размеры | 152 мм x 445 мм x 442 мм (В х Ш х Г) |
| Вес | < 13,6 кг, тип. |
Документы
Описание
| Опции | Описание |
| MS46524B-001 | Набор с ручками для крепежа в 19"-стойку |
| MS46524B-002 | Временная область с временным стробированием |
| MS46524B-022 | Улучшенный функционал временной области |
| MS46524B-051 | Прямой доступ к приемнику/источнику (только с опцией 10) |
| MS46524B-061 | Инжектор dc питания (только с опцией 10) |
| MS46524B-098 | Стандартная калибровка в соотв. ISO 17025, без данных о погрешностях |
| MS46524B-099 | Премиум калибровка в соотв. ISO 17025, с данными о погрешностях |
| MN25208A | 2-х портовый USB SmartCal модуль, 300 кГц - 8.5 ГГц (доступно с разъемом Опции -001 N(f), -002 K(f), -003 3.5 мм(f)) |
| MN25408A | 4-х портовый USB SmartCal модуль, 300 кГц - 8.5 ГГц (доступно с разъемом Опции -001 N(f), -002 K(f), -003 3.5 мм(f)) |
| MN25218A1 | 2-х портовый USB SmartCal модуль, 300 кГц - 20 ГГц (доступно с разъемом Опция -002 K(f)) |
| MN25418A | 4-х портовый USB SmartCal модуль, 300 кГц - 20 ГГц (доступно с разъемом Опция -002 K(f)) |
| 36585K-2M | K-разем прецизионный AutoCal модуль, 70 кГц - 40 ГГц, K(m) - K(m) |
| 36585K-2F | K-разем прецизионный AutoCal модуль, 70 кГц - 40 ГГц, K(f) - K(f) |
| 36585K-2MF | K-разем прецизионный AutoCal модуль, 70 кГц - 40 ГГц, K(m) - K(f) |
| MA24106A | True-RMS USB Преобразователь мощности, 50 МГц - 6 ГГц |
| MA24108A | True-RMS USB Преобразователь мощности, 10 МГц - 8 ГГц |
| MA24118A | True-RMS USB Преобразователь мощности, 10 МГц - 18 ГГц |
| MA24126A | True-RMS USB Преобразователь мощности, 10 МГц - 26 ГГц |
| MA24330A | Microwave CW USB Преобразователь мощности, 10 МГц - 33 ГГц |
| MA24340A | Microwave CW USB Преобразователь мощности, 10 МГц - 40 ГГц |
| MA24350A | Microwave CW USB Преобразователь мощности, 10 МГц - 50 ГГц |
| 3663-3 | N-разъем верификационный набор |
| 3668-3 | K-разъем верификационный набор |
| N120-6 | Кабельная сборка, полужесткая, N(m) - N(m), 0.01 - 18 ГГц, 50 Ом, 15 см (5.9 in) |
| NS120MF-6 | Кабельная сборка, полужесткая, N(f) - N(f), 0.01 - 18 ГГц, 50 O, 15 см (5.9 in) |
| 1091-26-R | SMA(m) - N(m), 0 - 18 ГГц, 50 Ом |
| 1091-27-R | SMA(f) - N(m), 0 - 18 ГГц, 50 Ом |
| 1091-80-R | SMA(m) - N(f), 0 - 18 ГГц, 50 Ом |
| 1091-81-R | SMA(f) - N(f), 0 - 18 ГГц, 50 Ом |
| 34NN50A | Прецизионные адаптеры N(m) - N(m), 0 - 18 ГГц, 50 Ом |
| 34NFNF50 | Прецизионные адаптеры N(f) - N(f), 0 - 18 ГГц, 50 Ом |
| 34NK50 | Прецизионные адаптеры N(m) - K(m), 0 - 18 ГГц, 50 Ом |
| 34NKF50 | Прецизионные адаптеры N(m) - K(f), 0 - 18 ГГц, 50 Ом |
| 34NFK50 | Прецизионные адаптеры N(f) - K(m), 0 - 18 ГГц, 50 Ом |
| 34NFKF50 | Прецизионные адаптеры N(f) - K(f), 0 - 18 ГГц, 50 Ом |
| K220B | Прецизионные адаптеры K(m) - K(m), 0 - 40 ГГц, 50 Ом |
| K222B | Прецизионные адаптеры K(f) - K(f), 0 - 40 ГГц, 50 Ом |
| K224B | Прецизионные адаптеры K(m) - K(f), 0 - 40 ГГц, 50 Ом |
| SC7260 | WR12 - W1(m) адаптер, W1 (1 мм) - WR12 волновод |
| SC7442 | WR12 - W1(f) адаптер, W1 (1 мм) - WR12 волновод |
| 35WR12WF-EE | Прецизионный набор КВП, 56 ГГц - 94 ГГц, WR-12 - 1.0 мм(f) |
| 15NNF50-1.0B | тестовый кабель, гибкий, фазостабильный, N(f) - N(m), 1.0m |
| 15NNF50-1.5B | тестовый кабель, гибкий, фазостабильный, N(f) - N(m), 1.5m |
| 15NN50-1.0B | тестовый кабель, гибкий, фазостабильный, N(m) - N(m), 1.0m |
| 15LL50-1.0A | Тестовый кабель, армированный, фазостабильный, 0 - 20 ГГц, 3.5 мм(m) - 3.5 мм(m), 1.0 м, 50 Ом |
| 15LLF50-1.0A | Тестовый кабель, армированный, фазостабильный, 0 - 20 ГГц, 3.5 мм(m) - 3.5 мм(f), 1.0 м, 50 Ом |
| 15KK50-1.0A | Тестовый кабель, армированный, фазостабильный, 0 - 20 ГГц, K(m) - K(m), 1.0 м, 50 Ом |
| 15KKF50-1.0A | Тестовый кабель, армированный, фазостабильный, 0 - 20 ГГц, K(m) - K(f), 1.0 м, 50 Ом |
| 3671KFS50-60 | 60 см (23.6 in), 0 - 20 ГГц, K (f) - 3.5 мм (m), 50 Ом |
| 3671KFK50-60 | тестовый кабель, гибкий, фазостабильный, 0 - 40 ГГц, K(f) - K(m), 63.5 cm (25 in), 50 Ом |
| 3671KFKF50-60 | 60 см (23.6 in), 0 - 40 ГГц, K (f) - K (f), 50 Ом |
| 3671KFK50-100 | 100 см (39.4 in), 0 - 40 ГГц, K (f) - K (m), 50 Ом |
| 3670K50-1 | 0.3 м (12”), 0 - 40 ГГц, K(f) - K(m), 50 Ом |
| 3670K50-2 | 0.6 м (24”), 0 - 40 ГГц, K(f) - K(m), 50 Ом |
| 3670N50-1 | 0.3 м (12”), 0 - 18 ГГц, N(f) - N(m), 50 Ом |
| 3670NN50-1 | 0.3 м (12”), 0 - 18 ГГц, N(m) - N(m), 50 Ом |
| 3670N50-2 | 0.6 м (24”), 0 - 18 ГГц, N(f) - N(m), 50 Ом |
| 3670NN50-2 | 0.6 м (24”), 0 - 18 ГГц, N(m) - N(m), 50 Ом |
| 36671KFSF50-60 | 60 см (23.6 in), 0 - 20 ГГц, K (f) - 3.5 мм (f), 50 Ом |
| 3671VFV50-60 | 60 см (23.6 in), 0 - 70 ГГц, V (f) - V (m), 50 Ом |
| 3671VFVF50-60 | 60 см (23.6 in), 0 - 70 ГГц, V (f) - V (f), 50 Ом |
| 3671VFV50-100 | 100 см (39.4 in), 0 - 70 ГГц, V (f) - V (m), 50 Ом |
| 01-200 | Калиброванный ключ, моментный, GPC-7 и тип N |
| 01-201 | Моментный ключ, 5/16 дюймов, 0.9 Н^м (8 lbf4n) (для затягивания SMA, 3.5 мм, 2.4 мм, K, и V разъемов) |
| 01-204 | Ключ 5/16 дюйомв, универсальный (для SMA, 3.5 мм, 2.4 мм, K, и V разъемов) |
| 10410-00743 | Руководство по эксплуатации MS46522B/524B |
| 10410-00744 | Руководство по интерфейсу MS46522B/524B |
| 10410-00746 | Инструкция по программированию ShockLine Серия ВАЦ, для IEEE 488.2 и SCPI команд |
| 10410-00753 | Руководство по калибровке и измерениям MS46522B/524B |
Модели
| Модели | Описание |
| MS46524B-010 | ВАЦ 4-портовый с частотным диапазоном от от 50 кГц до 8,5 ГГц |
| MS46524B-020 | ВАЦ 4-портовый с частотным диапазоном от от 50 кГц до 20 ГГц |
| MS46524B-043 | ВАЦ 4-портовый с частотным диапазоном от от 50 кГц до 43,5 ГГц |
| MS46524B | 4 Port Performance Shockline VNA (Must be ordered with ONE frequency option) |
