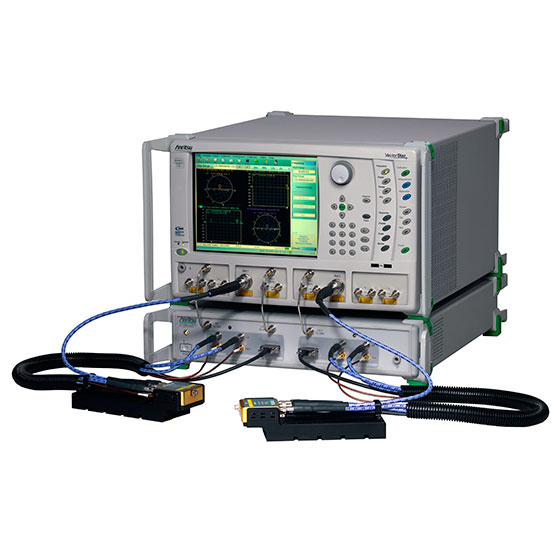

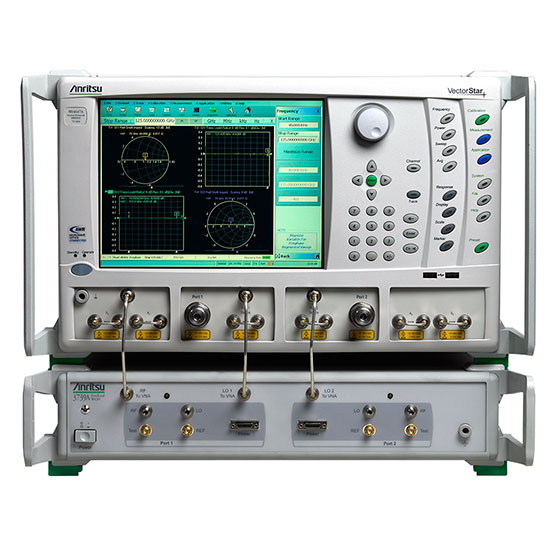

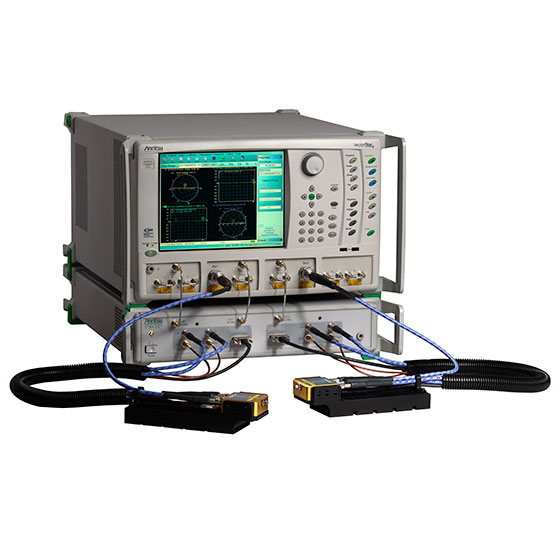

2-портовый широкополосный векторный анализатор цепей Anritsu ME7838A VectorStar
Подробнее
Описание
Система широкополосного доступа VectorStar ME7838 обеспечивает высокую производительность в компактном модуле mmWave, использующем технологию нелинейной линии передачи (NLTL) Anritsu, с охватом системы от 70 кГц до 110, 125, 145 и 220 ГГц. Серия ME7838 является широкополосной системой с положительной необработанной направленностью в нескольких диапазонах. Результатом является лучшая калибровка и стабильность измерений с значительно более длительным временем между калибровками для точных измерений и повышенной производительности.
Серия VNA VectorStar ME7838 обеспечивает динамический диапазон 109 дБ на частоте 110 ГГц, 102 дБ на частоте 220 ГГц и отличные характеристики минимального уровня шума для высокочувствительных измерений во всем диапазоне развертки. Стабильная производительность широкополосного доступа означает, что вы можете проводить высокоточные измерения в течение всего дня.
Характеристики
- Диапазон частот анализатора цепей 70 кГц - 110 ГГц (до 1,1 ТГц опционально)
- 2 порта
- 16 независимых измерительных каналов
- Измерения S11, S21, S22, S12, любой определяемой пользователем комбинации а1, а2, b1, b2 и 1
- Измерения в частотной области, области мощности, временной области (опция MS4640B-002) , непрерывной генерации и области расстояний
- От 2 до 100 000 точек измерений на одном канале
- Полоса ПЧ 1, 3, 10, 30, 100, 300, 1к, 3к, 10к, 30к, 100к, 300к, 1М (Гц)
- Динамический диапазон до 120 дБ на частоте 2,3 ГГц, до 108 дБ на частоте 60 ГГц, до 109 дБ на частоте 110 ГГц
- Динамический диапазон приёмника до 122 дБ на частоте 110 ГГц
- Уровень собств. шума от - 110 дБм на частоте 2,3 ГГц, от -112 дБм на частоте 60 ГГц, от -107 дБм на частоте 100 ГГц
-
Диапазон установки вых. мощности генератора:
- на частотах от 0,01 ГГц до 2,5 ГГц от -25 дБ до +10 дБ (от -85 дБ до +8 дБ с опцией MS4647B-062)
- на частотах от 60 ГГц до 67 ГГц от -55 дБ до +1 дБ
- на частотах от 95 ГГц до 105 ГГц от -55 дБ до 0 дБ
- Дифференциальные измерения (опционально)
- Импульсные измерения (опционально)
- Измерения коэффициента шума в диапазоне частот от 30 до 110 ГГц с помощью модулей Anritsu 3744E

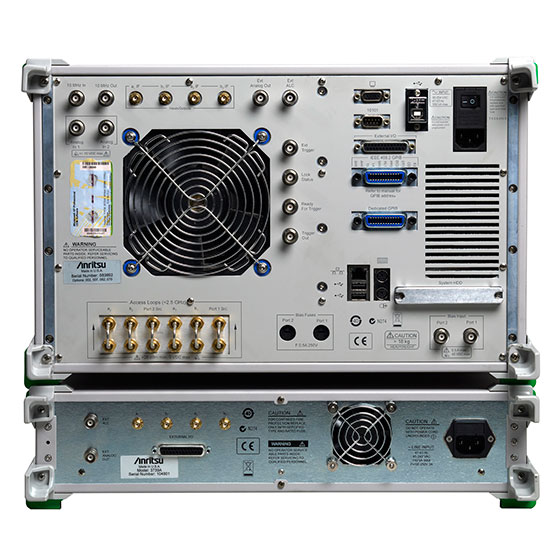

- Интерфейсы USB, LAN, GPIB
- Цветной сенсорный экран, диагональ 26,4 см
Документы
Описание
| Опции | Описание |
| MS4642B-061 | Option 61, Active Measurements Suite, 2 attenuators |
| MS4642B-062 | Option 62, Active Measurements Suite, 4 attenuators |
| MS4640B-001 | Option 1, Rack Mount |
| MS4640B-002 | Option 2, Time Domain |
| MS4640B-004 | Option 4, Hard Drive, Serial-ATA, with OS |
| MS4640B-007 | Option 7, Receiver Offset |
| MS4640B-021 | Option 21, Universal Fixture Extraction |
| MS4640B-035 | Option 35, IF Digitizer |
| MS4640B-036 | Option 36, Extended Memory (Requires Option 35, sold separately) |
| MS4640B-041 | Option 41, Noise Figure (For MS4642B: Requires Option 61 or 62, sold separately. For MS4644B or MS4647B: Requires Option 51, 61 or 62, sold separately) |
| MS4640B-042 | Option 42, PulseView (Requires Option 35, sold separately) |
| MS4640B-043 | Option 43, DifferentialView |
| MS4640B-044 | Option 44, IMDView (Provides user interface for setting up and performing IMD measurements). |
| MS4640B-046 | Option 46, Fast CW software |
| MS4640B-047 | Option 47, Eye Diagram (Requires Option 2, sold separately) |
| MS4640B-048 | Option 48, Differential Noise Figure (For MS4642B: Requires Option 61 or 62, sold separately. For MS4644B and MS4647B: Requires Option 51, 61 or 62, sold separately) |
| MS4640B-053 | Option 53, External ALC Leveling (Requires Option 61 or 62, sold separately) |
| MS4640B-070 | Option 70, 70 kHz Low-end Frequency Extension |
| MS4642B-031 | Option 31, Dual Source |
| MS4642B-032 | Option 32, Internal Combiner (Combines Source 2 with Source 1 through Test Port 1) (Requires Option 31, sold separately) |
| MS4644B-031 | Option 31, Dual Source |
| MS4644B-032 | Option 32, Internal Combiner (Combines Source 2 with Source 1 through Test Port 1) (Requires Option 31, sold separately) |
| MS4644B-051 | Option 51, Direct Access Loops |
| MS4644B-061 | Option 61, Active Measurements Suite, 2 attenuators |
| MS4644B-062 | Option 62, Active Measurements Suite, 4 attenuators |
| MS4647B-031 | Option 31, Dual Source |
| MS4647B-032 | Option 32, Internal Combiner (Combines Source 2 with Source 1 through Test Port 1) (Requires Option 31, sold separately) |
| MS4647B-051 | Option 51, Direct Access Loops |
| MS4647B-061 | Option 61, Active Measurements Suite, 2 attenuators |
| MS4647B-062 | Option 62, Active Measurements Suite, 4 attenuators |
Модели
| Модели | Описание |
| ME7838A | 2-портовый широкополосный векторный анализатор цепей VectorStar с частотным диапазоном от 40 кГц до 125 ГГц |
| ME7838D | 2-портовый широкополосный векторный анализатор цепей VectorStar с частотным диапазоном от 70 кГц до 145 ГГц |
| ME7838E | 2-портовый широкополосный векторный анализатор цепей VectorStar с частотным диапазоном от 70 кГц до 110 ГГц |
| ME7838G | 2-портовый широкополосный векторный анализатор цепей VectorStar с частотным диапазоном от 70 кГц до 220 ГГц |
| ME7838AX | VNA 70 KHz to 125GHz, (with guaranteed specifications) broadband VNA , 1mm coax output |
| ME7838EX | VNA 70 kHz to 110 GHz, Broadband VNA, 1 mm coax output |
