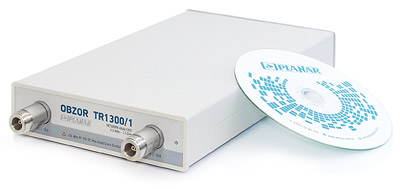

Векторный анализатор цепей Планар ОБЗОР-TR1300/1
Подробнее
Описание
Измеритель комплексных коэффициентов передачи и отражения «Обзор TR1300/1» предназначен для измерения S-параметров четырёхполюсников в диапазоне рабочих частот 0,3-1300 МГц и обладает динамическим диапазоном измерения модуля коэффициента передачи более 130 дБ.
Измеритель работает под управлением внешнего компьютера, не входящего в комплект поставки.
Питание прибора осуществляется от внешнего источника питания.
Для работы прибора требуются, соответствующие измерительным трактам, калибровочные меры и адаптеры-переходы, которые могут использоваться с несколькими измерителями.
Характеристики
| Характеристика | Значение |
| Диапазон рабочих частот | от 0,3 до 1300 МГц |
| Динамический диапазон, не менее, дБ | 130 |
| Выходная мощность, дБм | -55…+3 |
| Минимальный шаг установки частоты, Гц | 1 |
| Время измерения на одной частоте, мкс | 150 |
| Импеданс, Ω | 50 |
| Число портов, шт | 2 |
| Измеряемые параметры | S11, S21 |
| Питание | внешний блок питания 12В,1,25 А |
| Диапазон рабочих температур, °С | от +5 до +40 |
| Размеры, мм | 285х142х40 |
| Вес, кг | 1,5 |
