Векторные анализаторы цепей «Обзор-304» и «Обзор-304/1» (ИККПО) предназначены для измерения S-параметров четырёхполюсников в диапазоне рабочих частот 0,3 до 3200 МГц и обладают динамическим диапазоном измерения модуля коэффициентов передачи более 135 дБ.
Измерители предназначены для измерений комплексных коэффициентов передачи и отражения (S-параметров) СВЧ-устройств в коаксиальных трактах с соединителями типа N (50 Ом), типа N (75 Ом), типа III и типа VIII по ГОСТ РВ 51914-2002.

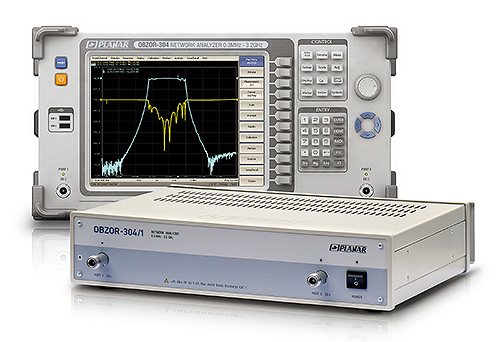

Измеритель «Обзор–304» поставляется со встроенным компьютером, сенсорным экраном и клавиатурой на передней панели. Модификация измерителя «Обзор–304/1» предназначена для работы с внешним компьютером, не входящим в комплект поставки и не имеет встроенного компьютера.
Для работы и поверки измерителей требуются, соответствующие измерительным трактам, калибровочные меры и адаптеры-переходы, которые могут использоваться с несколькими измерителями.
Ключевые характеристики:
-
Измеряемые параметры S11, S21, S12, S22
-
Динамический диапазон измерения модуля коэффициента передачи более 140 дБ
-
Минимальное время измерения на одной частоте 125 мкс
Диапазон рабочих частот, МГц | от 0,3 до 3200 |
Погрешность по частоте | ±5х10–6 |
Уровень гармоник (0 дБм) | -30 дБн |
Диапазон установки мощности выходного сигнала, дБ/мВт | от минус 45 до плюс 10 |
Абсолютная погрешность по мощности | +/-1,0 дБ |
Погрешность измерения модуля КП, дБ |
±0,2 (от плюс 5 до плюс 15 дБ) ±0,1 (от минус 50 до плюс 5 дБ) ±0,2 (от минус 70 до минус 50 дБ) ±1,0 (от минус 90 до минус 70 дБ) |
Погрешность измерения фазы КП, град. |
±2 (от плюс 5 до плюс 15 дБ) ±1 (от минус 50 до плюс 5 дБ) ±2 (от минус 70 до минус 50 дБ) ±6 (от минус 90 до минус 70 дБ) |
Погрешность измерения модуля КО, дБ |
±0,4 (от минус 15 до 0 дБ) ±1,5 (от минус 25 до минус 15 дБ) ±4,0 (от минус 35 до минус 25 дБ) |
Погрешность измерения фазы КО, град. |
±4 (от минус 15 до 0 дБ) ±7 (от минус 25 до минус 15 дБ) ±22 (от минус 35 до минус 25 дБ) |
Уровень шума, ПЧ=10 Гц |
-115 дБм (0,3 – 2 МГц) -120 дБм (2 – 3200 МГц) |
СКО трассы, ПЧ=3 кГц | 0,001 дБ |
Направленность нескорректир. | не более -25 дБ |
Модуль КО приемника нескоррект. | не более -25 дБ |
Модуль КО источника нескорр | не более -15 дБ |
Масса |
20 кг (Обзор-304) 5 кг (Обзор-304/1) |
Опции | Описание |
ОБЗОР-304 | Анализатор со встроенным ПК и экраном, 300 кГц – 3,2 ГГц, 2 тестовых порта |
C503NMNF.01 | Кабельная сборка N(M)-N(F) |
CS503NF.1 либо 05K12S–000S3 либо 85032–60015 | Калибровочная мера короткого замыкания с соединителем типа «розетка» |
CO503NF.1 либо 05K12L–000S3 либо 85032–60014 | Калибровочная мера холостого хода с соединителем типа «розетка» |
CL503NF.1 либо 05K150–C10S3 либо 85032–60018 | Калибровочная мера согласованная нагрузка с соединителем типа «розетка» |
CS503NM.1 либо 05S12S–000S3 либо 85032–60016 | Калибровочная мера короткого замыкания с соединителем типа «вилка» |
CO503NM.1 либо 05S12L–000S3 либо 85032–60013 | Калибровочная мера согласованная нагрузка с соединителем типа «вилка» |
TS | Сенсорный экран |
GPIB | Интерфейс GPIB |
C503NMNM.01 | Кабельная сборка N(M)-N(M) |
