- Первый в мире серийно выпускающийся компактный VNA с частотой до 43,5 ГГц для экономичных измерений.
- Управление через ПК обеспечивает высокую мощность процессора и дополнительную функциональность.
- Компактный корпус 1U для эффективного использования пространства на рабочем столе или в стойке.
- Из-за отсутствия встроенного хранилища не требуется удалять данные в областях применения с повышенными требованиями к безопасности.
- Характеристика времени с возможностью временного стробирования позволяет упростить и ускорить процесс определения неисправностей.
- Стандартный интерфейс пользователя на всех устройствах семейства ShockLine снижает затраты, связанные с переходом на использование других моделей.

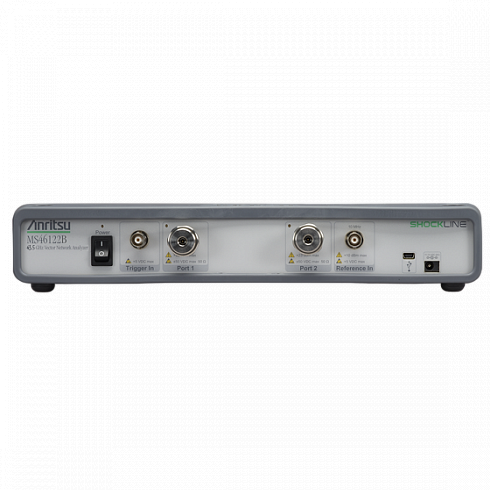

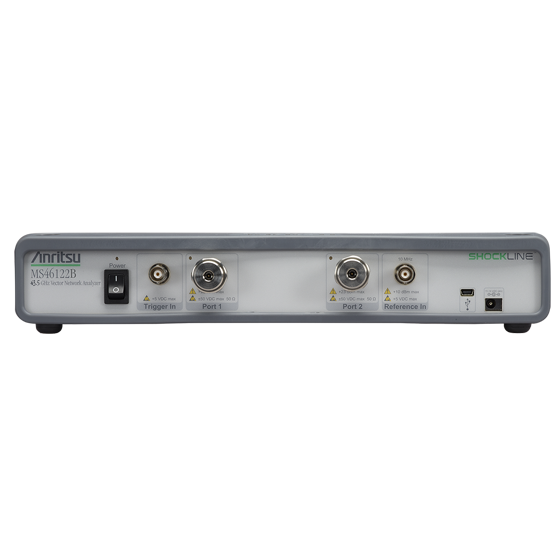

MS46122B— это серия из трех компактных векторных анализаторов цепей ShockLine с компьютерным управлением и частотным диапазоном от 1 МГц до 8/20/43,5 ГГц. Эта серия основана на запатентованной shockline VNA микросхемной технологии, которая упрощает внутреннюю архитектуру VNA на высоких частотах, снижает стоимость прибора и повышает точность и повторяемость измерений.
Все устройства серии MS46122B являются недорогими 2-портовыми VNA, которые предназначены для радиочастотных и микроволновых измерений на производстве, в проектировании и образовании. Все три VNA серии MS46122B обладают скоростью развертки 130 мс на точку и динамическим диапазоном более 100 дБ, что позволяет использовать их для тестирования множества устройств.

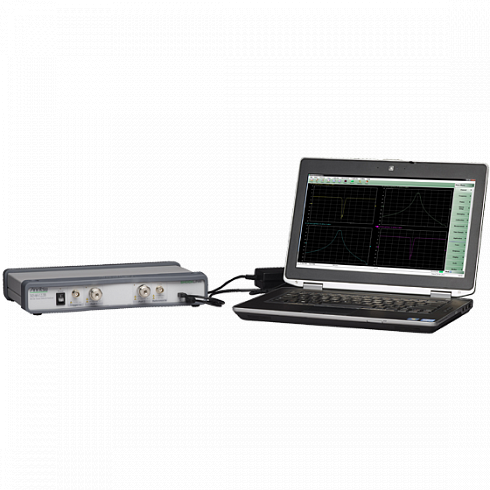

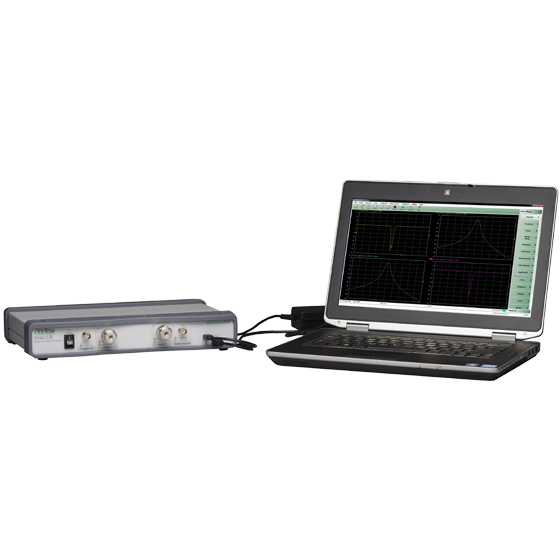

Эти новые VNA получили компактные корпуса 1U с внешним управлением через USB от ПК пользователя, на котором запускается программное обеспечение с графическим интерфейсом пользователя, знакомое по остальным VNA семейства ShockLine. В устройствах этой серии отсутствует встроенная память, что упрощает их использование в областях применения с повышенными требованиями к безопасности. Сочетание низкой стоимости, компактного размера, высокой производительности и возможности параллельной работы делает VNA серии MS46122B идеальным решением для тестирования пассивных устройств в условиях, когда требуется высокая производительность и малые конструктивные параметры.
Комплектация
| Frequency Options |
MS46122B-010, 1 MHz to 8 GHz, type N(f) ports MS46122B-020, 1 MHz to 20 GHz, type Ruggedized K(m) ports MS46122B-043 1 MHz to 43.5 GHz type Ruggedized Extended-K (m) ports (Extended-K (m) ports are compatible with standard K (2.92 mm), 3.5 mm and SMA connectors.) |
| Dynamic Range | > 110 dB, 14 GHz to 43.5 GHz, typical |
| Sweep Speed | 130 μs / data point, typical |
| High Level Noise | 0.001 dB, 20 MHz to 43.5 GHz, typical |
| Measurement Parameters |
Single ended S-Parameters: S11, S21, S12, S22 Mixed-Mode S-Parameters: SDD, SCC, SDC, SCD User-defined combination: a1, a2, b1, b2, 1 Max Efficiency: kQ product, ηmax |
| Display Graphs | Log Magnitude, Phase, Group Delay, Linear Magnitude, Real, Imaginary, SWR, Impedance, Smith Chart, Polar kQ product and ηmax |
| Measurements Data Points | 2 to 16,001 points |
| Limit Lines | Single or segmented. 2 limit lines per trace. 50 segments per trace |
| IF Bandwidth |
10, 20, 50, 70, 100, 200, 300, 500, 700 Hz 1, 2, 5, 7, 10, 20, 30, 50, 70, 100, 300 kHz |
| Display Channels and Traces | Up to 16 channels with a maximum of 16 traces each. A separate memory for each trace can be used to store measurement data for later display or subtraction, addition, multiplication or division with current measurement data. The trace data can be saved and recalled. |
| Markers | 12 markers + 1 reference marker per trace |
| Display | Powerful GUI displayed on user-provided computer |
| Temperature | Operating Temperature 0 0C to 50 0C |
| Dimensions | 61 mm x 328 mm x 198 mm (H x W x D) |
| Weight | < 2.2 kg (< 5 lbs), typical |
| Опции | Описание |
| MS46122B-002 | Временная область с временным стробированием |
| MS46122B-098 | Стандартная калибровка в соотв. ISO 17025, без данных о погрешностях MS46122B-099, Премиум калибровка в соотв. ISO 17025 с данными о погрешностях |
| MN25208A | 2-х портовый USB SmartCal модуль, 300 кГц - 8.5 ГГц (доступно с разъемом Опции -001 N(f), -002 K(f), -003 3.5 мм(f)) |
| MN25408A | 4-х портовый USB SmartCal модуль, 300 кГц - 8.5 ГГц (доступно с разъемом Опции -001 N(f), -002 K(f), -003 3.5 мм(f)) |
| MN25218A | 2-х портовый USB SmartCal модуль, 300 кГц - 20 ГГц (доступно с разъемом Опция -002 K(f)) |
| MN25418A | 4-х портовый USB SmartCal модуль, 300 кГц - 20 ГГц (доступно с разъемом Опция -002 K(f)) |
| MS46122B-024 | Option 24, Universal Fixture Extraction |
| MS46122B-097 | Option 97, Accredited Calibration |
| MS46122B-099 | Option 99, Premium Calibration |
| MN25208A-001 | Option 1, N(f) Connectors |
| MN25208A-002 | Option 2, K(f) Connectors |
| MN25208A-003 | Option 3, 3.5mm(f) Connectors |
| MN25218A-002 | Option 2, K(f) Connectors |
| Модели | Описание |
| MS46122B-010 | Компактный USB-анализатор цепей с частотным диапазоном от 1 МГц до 8 ГГц |
| MS46122B-020 | Компактный USB-анализатор цепей с частотным диапазоном от 1 МГц до 20 ГГц |
| MS46122B-040 | Компактный USB-анализатор цепей с частотным диапазоном от 1 МГц до 43,5 ГГц |
| MS46122B | 2-Port Compact ShockLine VNA (Must be ordered with ONE frequency option) |
