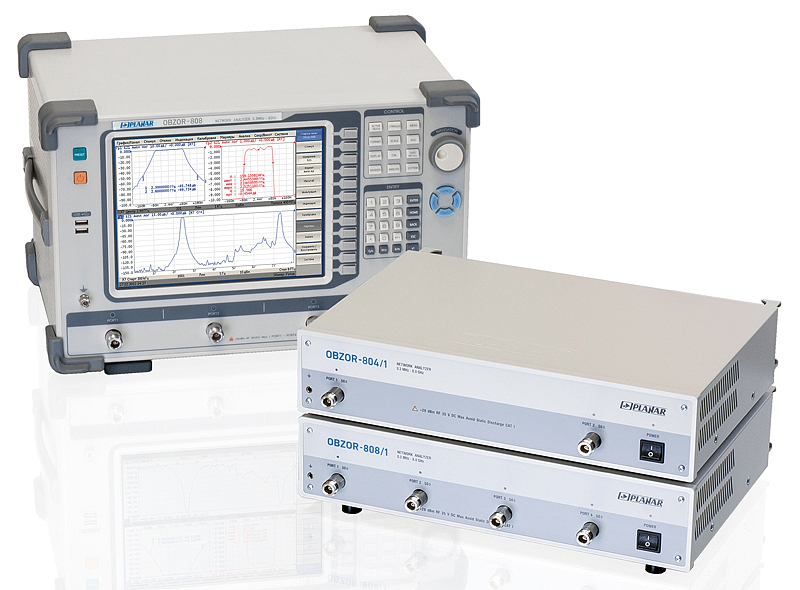

Векторные анализаторы цепей (ИККПО) «Обзор–804» и «Обзор–804/1» имеют два измерительных порта, а «Обзор–808» и «Обзор–808/1» четыре измерительных порта и два генератора испытательного сигнала.
Измерители «Обзор–804» и «Обзор–808» (ИККП) поставляются со встроенным компьютером, сенсорным экраном и клавиатурой на передней панели. Модификации измерителей «Обзор–804/1» и «Обзор–808/1» предназначены для работы с внешним компьютером, не входящим в комплект поставки.
Предназначены для измерений комплексных коэффициентов передачи и отражения (S–параметров) СВЧ-устройств в диапазоне частот от 0,3 до 8000 МГц и обладают динамическим диапазоном измерения модуля коэффициентов передачи более 145 дБ
Наличие переключателя тестирующего сигнала на измерительные порты прибора позволяет производить измерения всех параметров за одно подключение. Для измерений нелинейных свойств четырёхполюсников и расширения диапазона измерений в приборах используется регулировка выходной мощности глубиной не менее 70 дБ. Возможность удаленного управления приборов позволяет использовать их в составе измерительных комплексов.
Прибор поставляется с ПО, предназначенным для работы ОС Windows. По запросу предоставляется ПО прибора для работы с ОС Linux.
- Измеряемые параметры: S11, S21, S12, S22 – для «Обзор-804» и «Обзор- 804/1», S11 … S44 – для «Обзор - 808» и «Обзор - 808/1»
- Динамический диапазон измерения модуля коэффициента передачи более 145 дБ
- Минимальное время измерения на одной частоте 100 мкс
- Диапазон регулирования выходной мощности от -60 дБм до +10 дБм
| Коаксиальные соединители измерительного блока | тип N, розетка |
|
Диапазон рабочих частот, МГц |
от 0,3 до 8000 МГц |
| Минимальный шаг установки частоты | 1 Гц |
| Пределы допускаемой относительной погрешности установки частоты источника выходного сигнала | 5 x 10-6 ± |
| Количество точек измерения за сканирование |
от 1 до 100001 |
| Полоса измерительного фильтра от 1 Гц до 30 кГц с шагом | 1/1,5/2/3/5/7 |
|
Пределы допускаемой абсолютной погрешности измерений модуля/фазы коэффициента передачи при значении модуля коэффициента отражения исследуемого устройства не более -32 дБ и значениях модуля коэффициента передачи * |
Измерения в коаксиальном тракте с соединителями тип , тип **, тип 3,5 мм ** |
| от плюс 5 дБ до плюс 15 дБ |
0,2 / 2 дБ ° |
| от минус 50 дБ до плюс 5 дБ |
0,1 / 1 дБ ° |
| от минус 70 дБ до минус 50 дБ |
0,2 / 2 дБ ° |
| от минус 90 дБ до минус 70 дБ |
1,0 / 6 дБ ° |
|
Пределы допускаемой абсолютной погрешности измерений модуля/фазы коэффициента отражения при значениях модуля коэффициента отражения * |
Измерения в коаксиальном тракте с соединителями тип , тип **, тип 3,5 мм ** |
| от минус 15 дБ до 0 дБ |
0,4 / 3 дБ ° |
| от минус 25 дБ до минус 15 дБ |
1,0 / 6 дБ ° |
| от минус 35 дБ до минус 25 дБ |
3,0 / 20 дБ ° |
| Пределы допускаемой абсолютной погрешности установки уровня выходной мощности |
± 1,5 дБ |
| Минимальный шаг изменения выходной мощности | 0,05 дБ |
| Уровень гармонических составляющих выходного сигнала мощностью 0 , не более | минус 25 дБс |
| Уровень негармонических составляющих в выходном сигнале мощностью 0 , не более | минус 30 дБс |
| Модуль коэффициента отражения порта в режиме источника сигнала некорректированный, не более | минус 18 дБ |
| Модуль коэффициента отражения порта в режиме приемника сигнала некорректированный, не более | минус 18 дБ |
| Уровень собственного шума при полосе измерительного фильтра 10 Гц, не более | минус 125 дБ мВт |
| СКО трассы приемника сигнала при полосе фильтра 3 кГц, не более | 0,001 дБ |
| Направленность некорректированная, не менее | 18 дБ |
| Время прогрева прибора, не более | 40 мин. |
|
Изменение измерений 0 дБ модуля коэффициента отражения или передачи при изменении температуры окружающей среды на 1 градус, не более |
0,02 дБ |
| Минимальное время измерения на одной частоте | 100 мкс |
| Время переключения порта источника на порт приемника, не более | 10 мс |
| Напряжение питания переменного тока | 220 В ± 22 В |
| Потребляемая мощность от сети переменного тока, не более | |
| Обзор – 804 | 110 Вт |
| Обзор – 804/1 | 40 Вт |
| Обзор – 808 | 130 Вт |
| Обзор – 808/1 | 60 Вт |
| Габаритные размеры (длина х ширина х высота), не более | |
| Обзор – 804 | 320 мм х 439 мм х 280 мм |
| Обзор – 804/1 | 324 мм х 415 мм х 96 мм |
| Обзор – 808 | 320 мм х 439 мм х 280 мм |
| Обзор – 808/1 | 324 мм х 415 мм х 96 мм |
| Масса, не более | |
| Обзор – 804 | 11 кг |
| Обзор – 804/1 | 7 кг |
| Обзор – 808 | 12 кг |
| Обзор – 808/1 | 8 кг |
| Температура окружающей среды | от 5 С до 40 С |
| Относительная влажность воздуха при 25 С | 90 % |
| Атмосферное давление | от 84 до 106,7 кПа |
| Опции | Описание |
| GPIB | Интерфейс GPIB |
| ОБЗОР-804/1 | Анализатор 2-х портовый, 300 кГц – 8 ГГц, требует внешний ПК для управления |
| ОБЗОР-804 | Анализатор 2-х портовый, 300 кГц – 8 ГГц, встроенный ПК |
| ОБЗОР-808/1 | Анализатор 4-х портовый, 300 кГц – 8 ГГц, требует внешний ПК для управления |
| ОБЗОР-808 | Анализатор 4-х портовый, 300 кГц – 8 ГГц, встроенный ПК |
| ОБЗОР-814/1 | Анализатор 2-х портовый, 300 кГц – 8 ГГц, перемычки прямого доступа к приемникам, требует внешний ПК для управления |
| C50NMNM.1 | Кабельная сборка N(M)-N(M) |
| ACM2509 | Модуль автом. калибровки |
| CS508NF.1 либо 05K12S–000S3 либо 85032–60015 | Калибровочная мера короткого замыкания, розетка |
| CO508NF.1 либо 05K12L–000S3 либо 85032–60014 | Калибровочная мера холостого хода, розетка |
| CL508NF.1 либо 05K150–C10S3 либо 85032–60018 | Калибровочная мера согласованная нагрузка, розетка |
| CS508NM.1 либо 05S12S–000S3 либо 85032–60016 | Калибровочная мера короткого замыкания, вилка |
| CO508NM.1 либо 05S12L–000S3 либо 85032–60013 | Калибровочная мера холосто- го хода, вилка |
| TS | Сенсорный экран |
