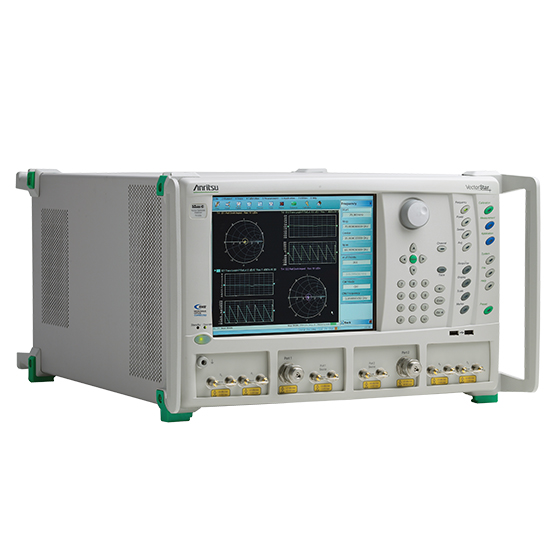

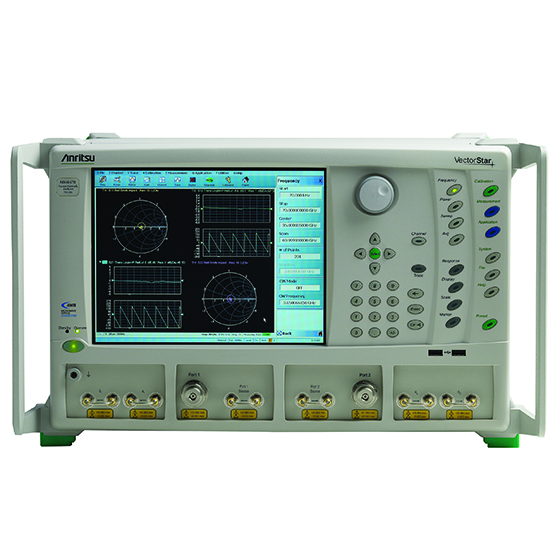

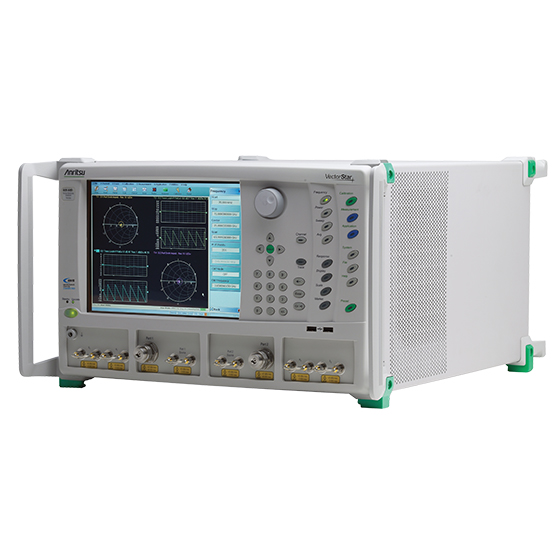

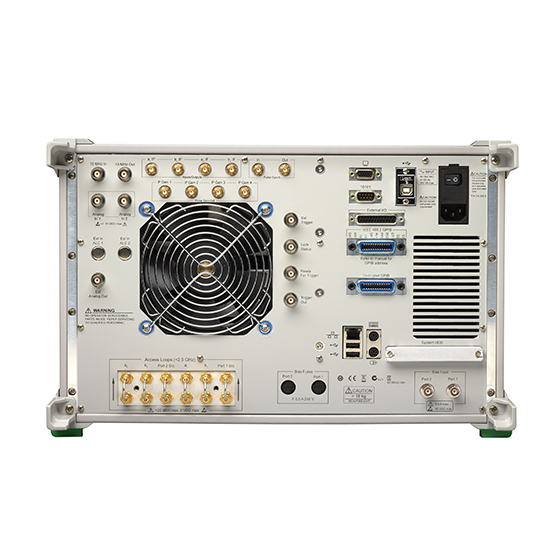

Семейство VectorStar™ представляет верхний сегмент линейки векторных анализаторов цепей Anritsu, высокая производительность которых достигается за счет использования инновационной платформы. Векторный анализатор цепей VectorStar MS4640B — рекордсмен по ширине покрытия для одного прибора: от 70 кГц до 70 ГГц. А дополнительные двадцать единиц нижнего предела впечатляют даже больше, чем гарантированные 70 ГГц верхнего предела.
IMDView™ предоставляет активное боковое меню с окном измерений в реальном времени и возможностью регулировки важных параметров IMD. Вариант с внутренним вариантом комбинирования предполагает проверку автоматического переключение активных устройств с S-параметров на измерения IMD при однократном подключении и без необходимости в переподключении тестируемого устройства.PulseView™ при совмещении с инновационным вариантом оцифровки промежуточной частоты обеспечивает непревзойденное разрешение импульса 2,5 нс и динамический диапазон 100 дБ без ущерба для других функций, благодаря переменным циклам работы. PulseView обеспечивает отображение импульсных измерений в реальном времени во время динамического изменения параметров импульса для незамедлительной проверки объекта.
DifferentialView™ при совмещении с вариантом двойного внутреннего источника предоставляет отображение в реальном времени анализа дифференциальных устройств, драйверов и компонентов одновременно с активным изменением соотношения фазы и амплитуды двойных внутренних источников.
Вариант со значениями шумов основан на технологии теплоприемника для увеличения точности измерения шумов. VectorStar — это единственная платформа для векторных анализаторов цепей, способная измерять шумы от 70 кГц до 125 ГГц и доступная с оптимизированным приемником шума для измерений в диапазоне от 30 ГГц до 125 ГГц.
Для применения в широкополосном вещании серия ME7838 предоставляет непревзойденную производительность и покрытие диапазона от 70 кГц до 110 ГГц, 125 ГГц и 145 ГГц с одним коаксиальным тестовым портом. Разработанный Anritsu компактный модуль нелинейной цепи передачи миллиметровых волн обеспечивает высокую производительность при работе с частотой до 145 ГГц.
Векторный анализатор цепей Anritsu VectorStar предлагает уникальное сочетание исполнения и качества измерений, благодаря входящей в комплект поставки программной среды проектирования NI AWR Design Environment™ в качестве стандартной характеристики прибора, используемой как самостоятельное приложение на вашем ПК.Теперь у вас есть доступ ко всем инструментам проектирования, необходимым для высокочастотных интегральных схем, печатных плат и модулей, прямо на вашем векторном анализаторе цепей, в том числе:
Комплектация
- Широкий частотный диапазон на одном коаксиальном тестовом порту от 70 кГц до 70 ГГц для одного прибора и от 70 кГц до 145 ГГц в широкополосной конфигурации. Возможность расширения до 1,1 ТГц
- Программное обеспечение IMDView™, связанное с внутренним вариантом комбинирования для возможности переключения с S-параметров на измерения IMD при однократном подключении
- Высокая производительность при импульсных измерениях— импульсное разрешение PulseView™ достигает 2,5 нс с динамическим диапазоном 100 дБ
- 4-портовые односторонние или сбалансированные измерения с использованием анализа DifferentialView™
- Вариант со встроенной глазковой диаграммой на основе отслеживаний обеспечивает возможность отображения характеристик времени, S-параметров и анализа глазковой диаграммы с обновлениями активной развертки
- Не имеющий аналогов динамический диапазон — до 142 дБ
- Высокая доступная мощность — до +14 дБмВт
- Лучшая производительность тестового порта — до 50 дБ в направленности
- Лучший анализ характеристик времени
- Быстрые и точные оптоэлектронные измерения от 70 кГц до 70 ГГц и 110 ГГц при длине волн 1310 и 1550 нм с использованием модуля калибровки MN4765B O/E
| Опции | Описание |
| MS4640B (MS4640B-001) | Комплект для монтажа в стойку с ручками 19” стойку |
| MS4640B (MS4640B-002) | Функция измерений во временной области |
| MS4640B (MS4640B-004) | Дополнительный Serial-ATA (SATA) SSD с ОС и ПО VectorStar |
| MS4640B (MS4640B-007) | Функция отстройки частоты приемника |
| MS4640B (MS4642B-008) | Измерения активных устройств, с 2 шаговыми аттенюаторами |
| MS4640B (MS4642B-009) | Измерения активных устройств, с 4 шаговыми аттенюаторами |
| MS4640B (MS4640B-021) | Функция поправки на внешние измерительные оснастки |
| MS4640B (MS464xB-031) | Архитектура ВАЦ с двумя источниками сигнала |
| MS4640B (MS464xB-032) | Встроенный СВЧ-сумматор, требует опцию 31 |
| MS4640B (MS4640B-035) | ПЧ-дигитайзер |
| MS4640B (MS4640B-036) | Расширенная память для ПЧ-дигитайзера |
| MS4640B (MS4640B-041) | Измерение КШ, требует опции 51, 61 и 62 |
| MS4640B (MS4640B-042) | Функция импульсных измерений PulseView™, требует опцию 35 |
| MS4640B (MS4640B-043) | Функция дифференциальных измерений DifferentialView™ |
| MS4640B (MS4640B-044) | Функция измерений интермодуляций IMDView™ |
| MS4640B (MS4640B-046) | Быстрые измерения CW, требуется опция 35 |
| MS4640B (MS4640B-047) | Функция глазковых диаграмм, требуется опция 2 |
| MS4640B (MS4640B-048) | Дифференциальные измерения КШ, требуется опции 51, 61 и 62 |
| MS4640B (MS464xB-051) | Прямой доступ к источнику/приемнику |
| MS4640B (MS464xB-053) | Внешний АРМ |
| MS4640B (MS464xB-061/062) | Набор опций для измерений активных устройств, (или опции 8/9 для MS4642B) |
| MS4640B (MS4640B-070) | Расширение нижнего частотного диапазона - от 70 кГц |
| MS4640B (MS4644B-051) | Измерение активных устройств для MS4644B, недоступна с опциями 61 или 62 |
| MS4640B (MS4647B-051) | Измерение активных устройств для MS4647B, недоступна с опциями 61 или 62 |
| MS4640B (MS4644B-061) | Измерения активных устройств для MS4644B, с 2 с шаговыми аттенюаторами |
| MS4640B (MS4644B-062) | Измерения активных устройств для MS4644B, с 4 с шаговыми аттенюаторами |
| MS4640B (MS4647B-061) | Измерения активных устройств для MS4647B, с 2 с шаговыми аттенюаторами |
| MS4640B (MS4647B-062) | Измерения активных устройств для MS4647B, с 4 с шаговыми аттенюаторами |
| MS4640B (SM6628) | Набор тестовых импульных модуляторов 70 кГц - 40 ГГц, для источника с MS4642B или MS4644B |
| MS4640B (SM6629) | Набор тестовых импульных модуляторов 70 кГц - 40 ГГц, для источника и приемника с MS4642B или MS4644B |
| MS4640B (SM6630) | Набор тестовых импульных модуляторов 70 кГц - 70 ГГц, для источника с MS4647B |
| MS4640B (SM6631) | Набор тестовых импульных модуляторов 70 кГц - 70 ГГц, для источника и приемника с MS4647B |
| MS4640B (MS4640B-098) | Z540/Guide 25 Calibration, No Data |
| MS4640B (MS4640B-099) | Premium Calibration, Втith Data |
| MS4640B (Документация) | For detailed MN469xC specifications, refer - the VectorStar MN469xC Series Multiport VNA Technical Data Sheet - 11410-00777 |
| Модели | Описание |
| MS4640B (MS4642B) | Векторный анализатор цепей, 10 МГц — 20 ГГц, 2-портовый, разъем типа K (вилочный) |
| MS4640B (MS4644B) | Векторный анализатор цепей, 10 МГц — 40 ГГц, 2-портовый, разъем типа K (вилочный) |
| MS4640B (MS4645B) | Векторный анализатор цепей, 10 МГц — 50 ГГц, 2-портовый, разъем типа V (вилочный) |
| MS4640B (MS4647B) | Векторный анализатор цепей, 10 МГц — 70 ГГц, 2-портовый, разъем типа V (вилочный) |
