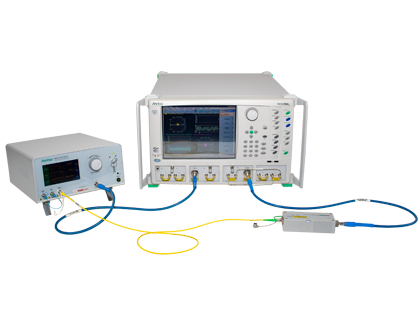

Оптический векторный анализатор цепей Anritsu ME7848A VectorStar
Подробнее
Описание
Оптоэлектронный сетевой анализатор (ONA) VectorStar ME7848A обеспечивает модульный подход к оптическим измерениям устройств O/E, E/O и O/O, работающих на длинах волн 850, 1310 и 1550 нм. ONA VectorStar ME7848A можно легко модифицировать под различные длины волн, добавив соответствующий E/O конвертер MN4775A и калибровочный детектор MN4765B O/E.
Характеристики
| Диапазон рабочих частот (СВЧ) | 70 кГц - 70 ГГц |
| Диапазон рабочих длин волн оптического приемника | 800 - 1700 нм |
| Диапазон рабочих длин волн оптического источника | 850 - 1565 нм |
| Тип входного разъема источника оптического сигнала | FC/PC |
| Тип разъема оптического выхода и модулированного входа | FC/APC |
| Максимальная линейная оптическая мощность на приемник | 2 - 6 дБм |
| Максимальная безопасная средняя оптическая мощность на приемнике | 6 - 10 дБм |
| Оптические возвратные потери (выход модуляции и порты обнаружения) | >24 дБ |
| Погрешность средней оптической мощности (передача) | ± 0,5 дБ |
| Диапазон средней выходной мощности | от -17 до +5 дБм |
| Размеры | 267 x 426 x 502 мм |
| Вес | до 30 кг |
| Диапазон рабочих температур | от 0 до +50 °C |
| Диапазон температур хранения | от -40 до +71 °C |
Документы
Anritsu ME7848A Quick Fact Sheet
619.9 Кб
Описание
Модели
| Модели | Описание |
| ME7848A-0140 | Opto-electronic Network Analyzer System, 40 GHz, 850 nm (VNA and O/E module only) |
| ME7848A-0170 | Opto-electronic Network Analyzer System, 70 GHz, 1550 nm (VNA and O/E module only) |
| ME7848A-0171 | Opto-electronic Network Analyzer System, 70 GHz, 1310 nm (VNA and O/E module only) |
| ME7848A-0240 | Opto-electronic Network Analyzer System, 40 GHz, 850 nm |
| ME7848A-0270 | Opto-electronic Network Analyzer System, 70 GHz, 1550 nm |
| ME7848A-0271 | Opto-electronic Network Analyzer System, 70 GHz, 1310 nm |
