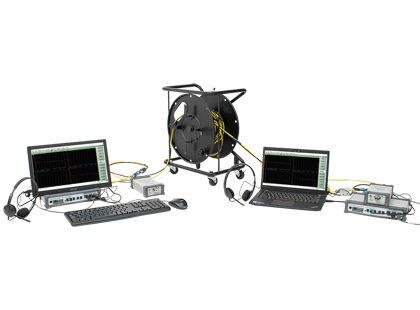

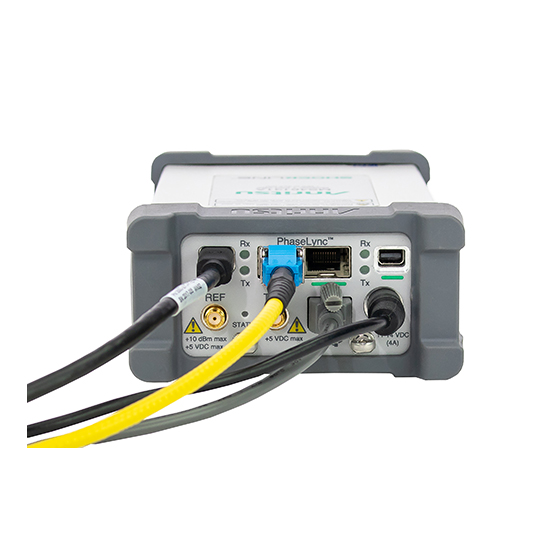

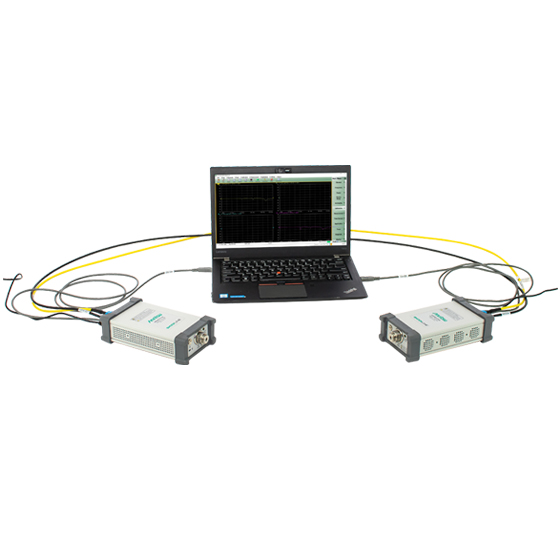

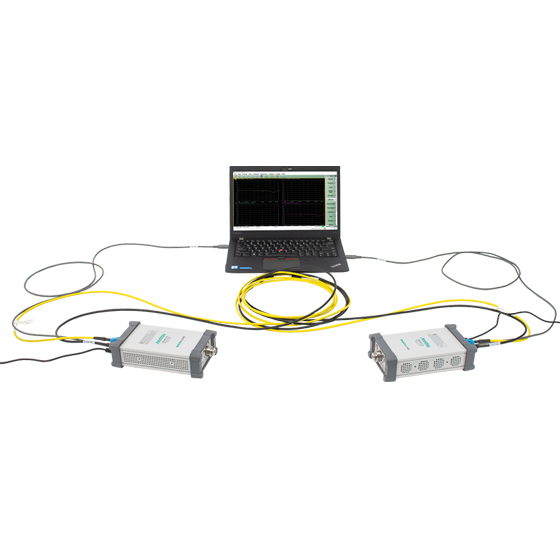

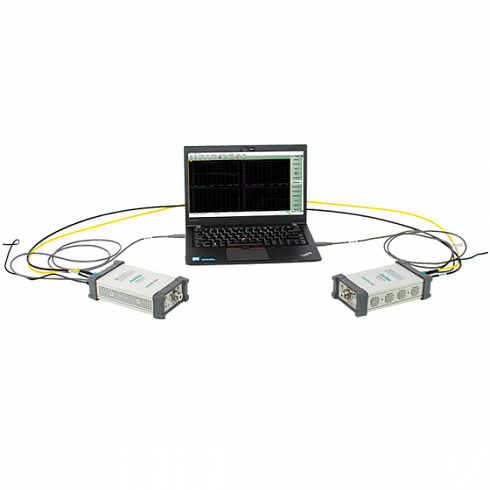

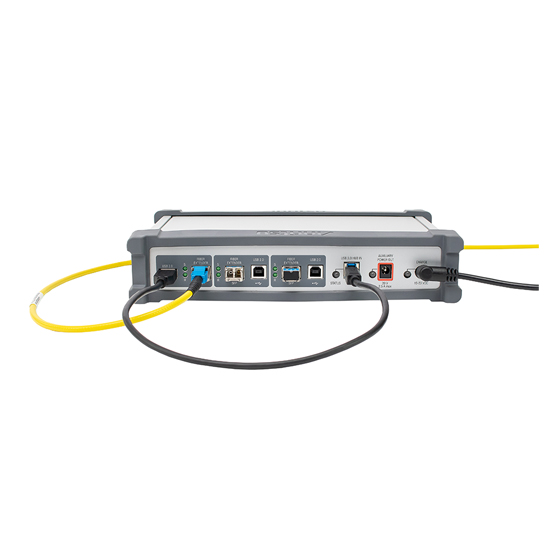

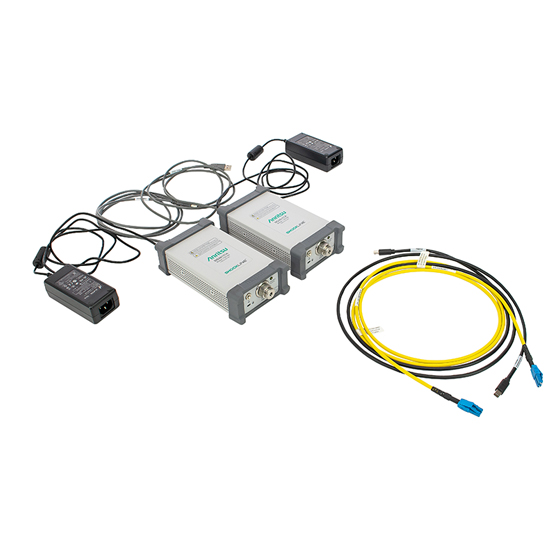

Система ShockLine ™ ME7868A - это первое распределенное, полностью реверсивное решение с 2 портами VNA, которое обеспечивает гарантированную производительность в диапазоне от 1 МГц до 43,5 ГГц за счет использования компонентов Anritsu Extended-K ™. Оснащенный революционной технологией PhaseLync ™, он позволяет инженерам синхронизировать два портативных анализатора цепей ShockLine MS46131A и подключать их непосредственно к тестируемому устройству для проведения измерений векторной передачи на расстояниях 100 метров и более. В производственной, инженерной или образовательной среде это решение упрощает измерения S-параметров на больших расстояниях и интеграцию тестовой системы ВАЦ, устраняя необходимость в использовании обычных настольных ВАЦ с длинными кабелями, что устраняет вносимые потери, повышает стабильность измерений и снижает затраты на установку.
ShockLine ME7868A предлагает настраиваемый векторный анализатор цепей для максимального использования оборудования. Легко настраивайте количество портов VNA (одиночный 1 порт, два 1 порта или одиночные 2 порта) для каждого сеанса, чтобы обеспечить максимальную гибкость. Благодаря низкочастотной временной области с опцией временного стробирования пользователи имеют доступ к TDR-подобному дисплею с более высоким разрешением, чем во временной области с полосой пропускания, для описания разрывов. Поскольку нет встроенного хранилища данных, это устраняет необходимость очищать данные для безопасных приложений.
Измерения S-параметров на больших расстояниях
- Тестирование вносимых потерь в длинном кабеле
- Тестирование антенн
- Приложения по воздуху (OTA)
- Камерные установки
- ВЧ экранирование и тестирование распространения на больших транспортных средствах
Приложение для системной интеграции
- Системная калибровка
- Характеристики потерь на трассе
- Общие s-параметры и измерения во временной области
Приложения для безопасной работы
- Нет хранилища данных на устройстве
- Безопасное управление внешним компьютером через прямое USB-соединение
Диапазон частот | от 1 МГц до 8/ 20/ 43,5 ГГц |
Тип | Настольный |
Размер | 191.8 мм x 107 мм x 54 мм |
Масса | 1 кг |
Динамический диапазон | 105 дБ |
Количество портов | 2 |
Опции | Описание |
MS46131A-002 | Time Domain with Time Gating |
Модели | Описание |
ME7868A-010-2 | 2 meter, 2-port Modular ME7868A VNA, 1 MHz to 8 GHz |
ME7868A-020-2 | 2 meter, 2-port Modular ME7868A VNA, 1 MHz to 20 GHz |
ME7868A-043-2 | 2 meter, 2-port Modular ME7868A VNA, 1 MHz to 43.5 GHz |
ME7868A-010-5 | 5 meter, 2-port Modular ME7868A VNA, 1 MHz to 8 GHz |
ME7868A-020-5 | 5 meter, 2-port Modular ME7868A VNA, 1 MHz to 20 GHz |
ME7868A-043-5 | 5 meter, 2-port Modular ME7868A VNA, 1 MHz to 43.5 GHz |
ME7868A-010-25 | 25 meter, 2-port Modular ME7868A VNA, 1 MHz to 8 GHz |
ME7868A-020-25 | 25 meter, 2-port Modular ME7868A VNA, 1 MHz to 20 GHz |
ME7868A-043-25 | 25 meter, 2-port Modular ME7868A VNA, 1 MHz to 43.5 GHz |
