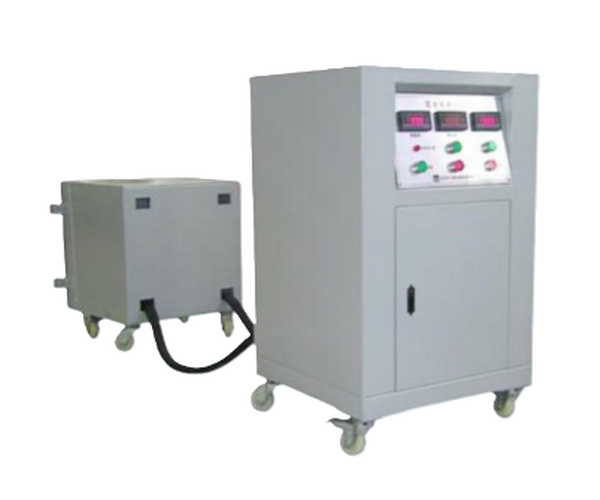

Машина для испытаний на короткое замыкание аккумуляторов
Серия ИО87
Серия ИО87
Подробнее
Описание
Устройство для испытаний аккумуляторных батарей на короткое замыкание спроектировано в строгом соответствии с требованиями международных стандартов. Для обеспечения максимального тока короткого замыкания сопротивление цепи не превышает 100 мОм. Схема рассчитана на значительные импульсные токи и включает промышленные электромагнитные контакторы постоянного тока, цельномедные клеммные соединения и внутренние медные токоведущие шины. Встроенный активный шариковый осевой вентилятор обеспечивает эффективное охлаждение, что повышает безопасность эксплуатации, снижает износ компонентов и гарантирует точность регистрируемых данных.
Характеристики
| Параметр | Значение |
| Габаритные размеры (Ш×Г×В) | 400 × 640 × 620 мм |
| Рабочее напряжение | AC 220 В, 50/60 Гц |
| Импульсное напряжение | AC 1 кВ / 1,2-50 мкс (пик), 1 мин |
| Время отклика постоянного тока | ≤ 5 мс |
| Максимальный ток короткого замыкания | 1000 А (макс. допустимый ток 4 Ie, 5 с) |
| Внутреннее сопротивление устройства | ≤ 100 мОм |
| Время срабатывания | Время включения/отключения > 30 мс |
| Дистанционное управление | 7 м (без препятствий) |
| Характеристики срабатывания | Напряжение включения (холодное) > 66% Us; Напряжение отключения (холодное) > 30% Us, < 5% Us |
| Механический ресурс | 300 000 циклов |
| Электрический ресурс | Резистивная нагрузка: 50 000 циклов; Индуктивная нагрузка: 60% Ie, 20 000 циклов |
Описание
Модели
| Модель | Описание |
| ИО87 | Машина для испытаний на короткое замыкание аккумуляторов 400 × 640 × 620 мм / AC 220 В, 50/60 Гц / AC 1 кВ / 1,2-50 мкс (пик), 1 мин / ≤ 5 мс / 1000 А (макс. допустимый ток 4 Ie, 5 с) / ≤ 100 мОм / 30 мс / 7 м / 300000 циклов |
