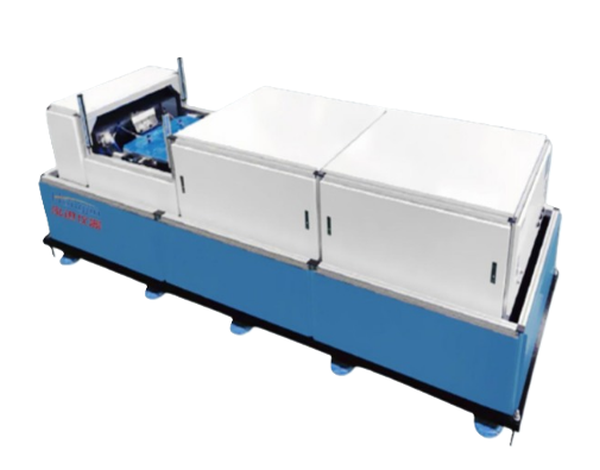

Серия УИС
Назначение и принцип работы:
Оборудование использует накопление энергии сжатым газом для приведения в действие ударного молота, который воздействует на резонансную плиту, генерируя высокоэнергетический удар. По сравнению с традиционными маятниковыми ударными испытательными машинами, данная установка обеспечивает ряд существенных преимуществ: повышенная энергия удара, высокая стабильность и надежность работы, отличная повторяемость результатов, удобство регулировки параметров, а также высокие показатели безопасности и экологичности.
Области применения:
Оборудование предназначено для проведения испытаний на ударный спектр в аэрокосмической, авиационной и судостроительной промышленности, где предъявляются повышенные требования к точности и воспроизводимости ударных воздействий.
Ключевые особенности:
Пневматический аккумулятор обеспечивает привод молота с высокой движущей силой и быстрым временем отклика, что гарантирует надёжность и стабильность работы.
Регулировка энергии удара осуществляется путём изменения давления воздуха, что обеспечивает простоту и эффективность настройки.
Специализированное основание для спектра отклика повышает жёсткость установки ответной плиты, упрощает монтаж и регулировку прокладок, а также обеспечивает надёжную фиксацию на фундаменте для восприятия значительных ударных нагрузок.
Двухуровневая система аварийной защиты гарантирует максимальную безопасность оператора.
Программное обеспечение включает функции управления оборудованием, сбора данных и анализа ударного спектра, обеспечивая полный контроль над процессом испытаний.
| Параметр / Модель | УИС-100 | УИС-200 | УИС-300 | УИС-400 | УИС-500 |
| Нагрузка (кг) | 50 | 100 | 200 | 500 | 1000 |
| Размер стола (мм) | 500×500 | 600×600 | 800×800 | 1000×1000 | 1200×1200 |
| Диапазон частот (Гц) | 10 ~ 10000 | 10 ~ 10000 | 10 ~ 10000 | 10 ~ 10000 | 10 ~ 10000 |
| Максимальное ускорение (g) | 15000 | 15000 | 12000 | 10000 | 6000 |
| Наклон нарастания (дБ/окт.) | 6 ~ 9 | 6 ~ 9 | 6 ~ 9 | 6 ~ 9 | 6 ~ 9 |
| Допуск (± дБ) | 6 ~ 9 | 6 ~ 9 | 6 ~ 9 | 6 ~ 9 | 6 ~ 9 |
| Габаритные размеры (Д×Ш×В, мм) | 3700×1200×850 | 4000×1200×850 | 4300×1440×850 | 4500×1640×850 | 4700×1840×850 |
| Электропитание стола | AC220V ± 10%, 50 Гц | ||||
| Вес стола (кг) | 3000 | 3500 | 3600 | 3800 | 4000 |
| Рабочие условия | Температура: 0 ~ 40 °C, Влажность: ≤ 80% (без конденсации) | ||||
| Модель | Описание |
| УИС-100 | Ударный испытательный стенд 3700×1200×850 мм / 3000 кг / 500×500 мм / 50 кг |
| УИС-200 | Ударный испытательный стенд 4000×1200×850 мм / 3500 кг / 600×600 мм / 100 кг |
| УИС-300 | Ударный испытательный стенд 4300×1440×850 мм / 3600 кг / 800×800 мм / 200 кг |
| УИС-400 | Ударный испытательный стенд 4500×1640×850 мм / 3800 кг / 1000×1000 мм / 500 кг |
| УИС-500 | Ударный испытательный стенд 4700×1840×850 мм / 4000 кг / 1200×1200 мм / 1000 кг |
