Ударная установка ВСТС-ххх/1000 предназначена для испытаний продукции на прочность и устойчивость при воздействии механических ударов одиночного и многократного действия в лабораторных и производственных условиях. Испытания проводят с целью проверки способности изделий противостоять разрушающему действию механических ударов и сохранять свои параметры в пределах значений, указанных в стандартах и ТУ на изделие и ПИ.

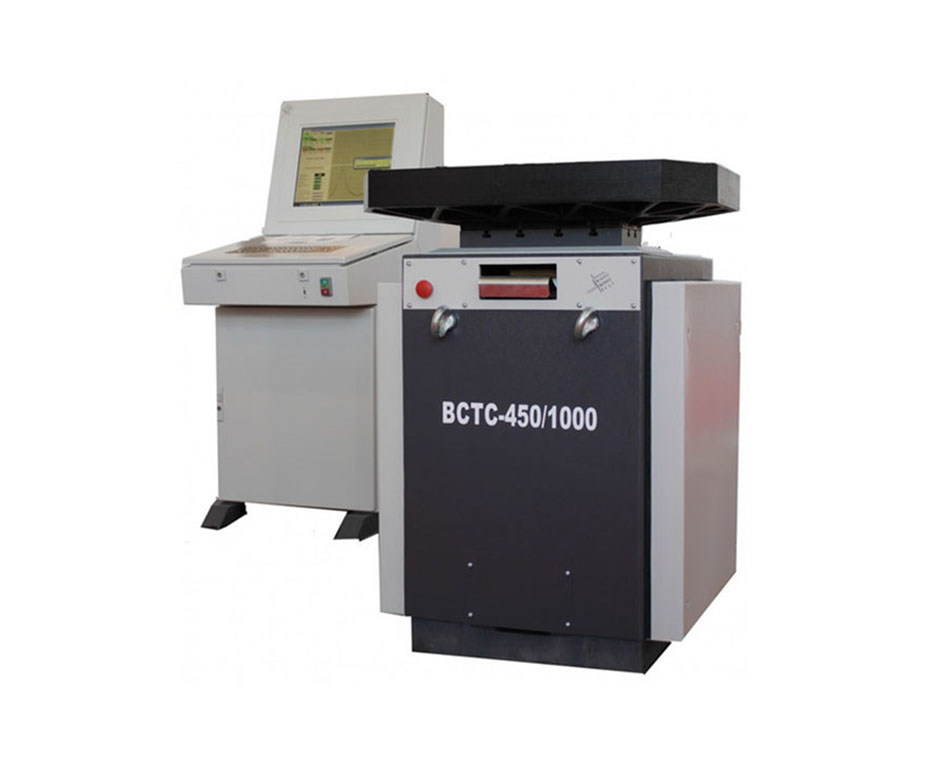

Установка состоит из ударного стенда и пульта управления и измерения. Ударный стенд имеет задачу воспроизводить желаемые удары при помощи рабочего стола, который поднимается и свободным падением и (или) силой натяжения пружины падает на подвижный упор. Регулировка параметров частоты, высоты падения, силы натяжения пружины и количества ударов осуществляется на пульте измерения и управления. Все индикации параметров испытания на управляющем устройстве являются цифровыми. Встроенная схема защиты контролирует ход испытаний и отключает установку в случае возникновения неисправностей.
Комплект поставки:- Пульт управления.
- Ударный стенд.
- Расширительный стол – 400х500 мм – 1 шт.
- Комплект демпфирующих прокладок – 60 шт.
- Комплект задвижек подвижного упора – 3 шт.
- Комплект соединительных кабелей – 1 шт.
- Техническое описание – 1 шт.
Регулировка параметров частоты, высоты падения, силы натяжения пружины и количества ударов осуществляется при помощи программы управления.
| Модель | ВСТС-450/1000 | ВСТС-750/1000 | ВСТС-1000/1000 |
| Максимальное ускорение | до 10 000 м/с2 | ||
| Длительность ударного импульса | до 30 мс | ||
| Максимальная нагрузка (с учетом массы расширительного стола) | до 450 кг | до 750 кг | до 1000 кг |
| Частота следования ударов | до 120 ударов/мин | до 30 ударов/мин | |
| Предварительный выбор ударов | 1 – 1 000 000 ударов | ||
| Габариты стенда ШхДхВ | 700 х 800 х 900 мм | ||
| Масса стенда | 890 кг | ||
| Габариты пульта управления ШхДхВ | 600 х 880 х 1550мм | ||
| Масса пульта управления | 120 кг | ||
| Электропитание | 380 В, 3-фазы, 50 Гц ± 1 Гц | ||
| Общая потребляемая мощность | 5 кВт | ||
| Опции | Описание |
| Стол расширительный | Стол расширительный (~75 кг) - 800 х 600 мм |
| Стол расширительный | Стол расширительный (~ 200 кг) - 1000 х 1000 мм |
| Стол расширительный | Стол расширительный с пазами - 400 х 500 мм |
| Стол расширительный | Стол расширительный с пазами - 800 х 600 мм |
| Стол расширительный | Стол расширительный с пазами - 1000 х 1000 мм |
| Платформа антивибрационная | Платформа антивибрационная (4 200 кг) |
| Платформа антивибрационная | Платформа антивибрационная (6 500 кг) |
| Система измерения удара | 2-х канальная система измерения удара (2 датчика, 2 кабеля) |
| Система измерения удара | 4-х канальная система измерения удара (4 датчика, 4 кабеля) |
| Эквивалент нагрузки | Эквивалент нагрузки 225 кг |
| Эквивалент нагрузки | Эквивалент нагрузки 450 кг |
| Эквивалент нагрузки | Эквивалент нагрузки 375 кг |
| Эквивалент нагрузки | Эквивалент нагрузки 750 кг |
| Эквивалент нагрузки | Эквивалент нагрузки 500 кг |
| Эквивалент нагрузки | Эквивалент нагрузки 1000 кг |
| Дистанционное управление | Дистанционное управление с видеонаблюдением |
| Модели | Описание |
| ВСТС-450/1000 | Ударный стенд с макс. нагрузкой до 450 кг |
| ВСТС-750/1000 | Ударный стенд с макс. нагрузкой до 750 кг |
| ВСТС-1000/1000 | Ударный стенд с макс. нагрузкой до 1000 кг |
