Серия ИО48
Назначение и область применения:

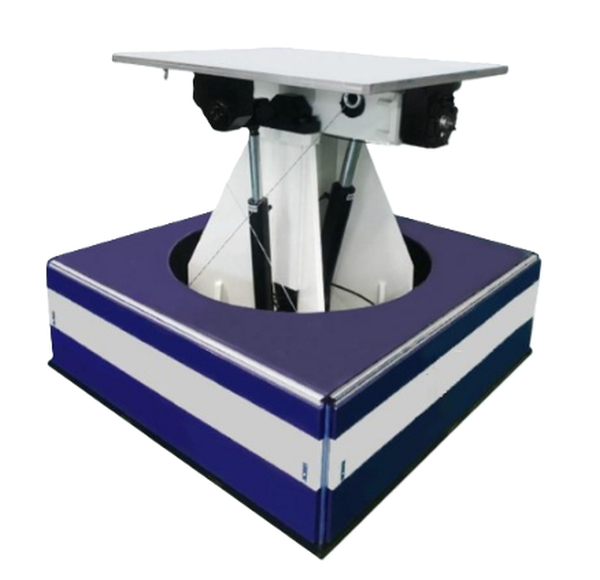

Наклонно-поворотный испытательный стенд предназначен для моделирования условий наклона и бортовой качки, характерных для морских судов, гидросамолетов и других подвижных объектов. Оборудование позволяет проводить испытания механических, электрических и электронных изделий, установленных на указанных носителях, с целью оценки их способности сохранять работоспособность и структурную целостность при заданных углах наклона и параметрах качки.
Испытания на наклон (крен и дифферент) моделируют экстремальные ситуации, вызванные повреждением судна, маневрированием, неравномерным распределением груза или воздействием ветра. Испытания на качку (бортовую и килевую) предназначены для изделий, которые должны сохранять нормальное или надежное функционирование при длительном воздействии волнения и ветра, а также для тех, чьи рабочие характеристики могут существенно изменяться в условиях качки.
Ключевые особенности:
Управление на базе стабильной операционной системы Windows с автоматическим удаленным интерфейсом; для запуска испытаний оператору достаточно ввести требуемые значения параметров, что обеспечивает высокую точность воспроизведения режимов наклона и качки.
Интерфейс оператора построен на основе отображения графических кривых в реальном времени, с одновременной индикацией текущих параметров, состояния системы и хода выполнения испытаний.
Система поддерживает формирование синусоидальных сигналов, самонастраивающуюся регулировку, различные функциональные элементы управления и средства сигнализации.
Испытания на рыскание, крен, тангаж и наклон реализованы на единой платформе, что обеспечивает комплексное тестирование в рамках одного рабочего цикла.
| Параметр / Модель | ИО48-01 | ИО48-02 | ИО48-03 | ИО48-04 | ИО48-05 | ИО48-06 | ИО48-07 | ИО48-08 | ИО48-09 | ИО48-10 |
| Макс. нагрузка (кг) | 100 | 300 | 500 | 1000 | 1500 | 2000 | 3000 | 5000 | 8000 | 10000 |
| Высота центра тяжести (мм) | 300 | 300 | 500 | 500 | 500 | 700 | 700 | 900 | 900 | 900 |
| Рыскание (Угол) | 0~±10° | |||||||||
| Рыскание (Период) | 3~7 с | |||||||||
| Крен (Угол) | 0~±45° | |||||||||
| Крен (Период) | 3~30 с | |||||||||
| Тангаж (Угол) | 0~±30° | |||||||||
| Тангаж (Период) | 4~30 с | |||||||||
| Угол наклона | 0~±45° | |||||||||
| Угол дифферента | 0~±30° | |||||||||
| Размер стола (мм) | 800×800 | 1000×1000 | 1500×1200 | 1600×1300 | 1600×1300 | 1700×1500 | 1800×1600 | 3200×2100 | 3500×2800 | 4000×3000 |
| Электропитание | AC380V±10 % 20кВА |
AC380V±10 % 22кВА |
AC380V±10 % 37кВА |
AC380V±10 % 45кВА |
AC380V±10 % 55кВА |
AC380V±10 % 70кВА |
AC380V±10 % 90кВА |
AC380V±10 % 110кВА |
AC380V±10 % 150кВА |
— |
| Рабочие условия | Температура 0~40°C, влажность ≤80% (без конденсации) | |||||||||
| Соответствие стандартам | GB2423, GJB150.23A, IEC60068-2 | |||||||||
Примечание: прокрутите таблицу вправо для просмотра всего списка данных.
| Модель | Описание |
| ИО48-01 | Наклонно-поворотный испытательный стенд 800×800 мм / наклон 0~±45° / дифферент 0~±30° / 100 кг |
| ИО48-02 | Наклонно-поворотный испытательный стенд 1000×1000 мм / наклон 0~±45° / дифферент 0~±30° / 300 кг |
| ИО48-03 | Наклонно-поворотный испытательный стенд 1500×1200 мм / наклон 0~±45° / дифферент 0~±30° / 500 кг |
| ИО48-04 | Наклонно-поворотный испытательный стенд 1600×1300 мм / наклон 0~±45° / дифферент 0~±30° / 1000 кг |
| ИО48-05 | Наклонно-поворотный испытательный стенд 1600×1300 мм / наклон 0~±45° / дифферент 0~±30° / 1500 кг |
| ИО48-06 | Наклонно-поворотный испытательный стенд 1700×1500 мм / наклон 0~±45° / дифферент 0~±30° / 2000 кг |
| ИО48-07 | Наклонно-поворотный испытательный стенд 1800×1600 мм / наклон 0~±45° / дифферент 0~±30° / 3000 кг |
| ИО48-08 | Наклонно-поворотный испытательный стенд 3200×2100 мм / наклон 0~±45° / дифферент 0~±30° / 5000 кг |
| ИО48-09 | Наклонно-поворотный испытательный стенд 3500×2800 мм / наклон 0~±45° / дифферент 0~±30° / 8000 кг |
| ИО48-10 | Наклонно-поворотный испытательный стенд 4000×3000 мм / наклон 0~±45° / дифферент 0~±30° / 10000 кг |
