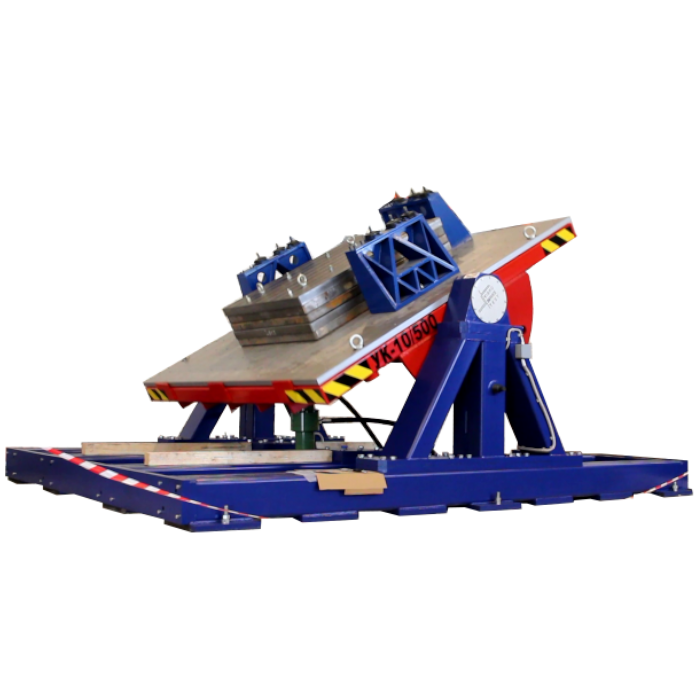

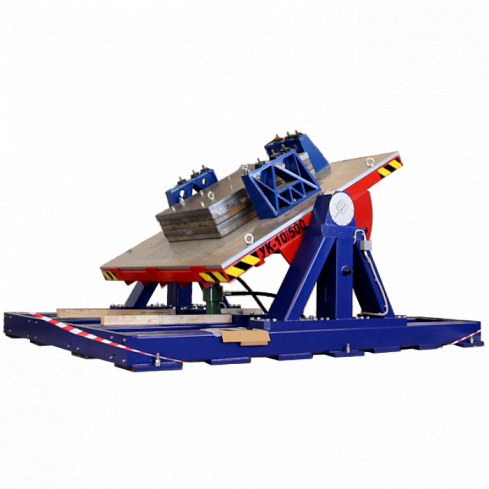

Установка качки и длительных наклонов УК-10/500 предназначена для испытаний продукции (изделий) на устойчивость при воздействии качки и длительных наклонов, в части проверки соответствия изделия техническим требованиям, указанным в стандартах и технических условиях на изделие, в том числе в соответствии с ГОСТ РВ.
Установка качки применяется, для имитации условий качки и наклона для механической, электрической и электронной продукции, устанавливаемой на кораблях, лодках, гидропланах, на самоходных установках и т. д. Она позволяет определить устойчивость продукции и целостность конструкции к наклону и качке. Испытательная установка предназначена для создания больших углов наклона судна, вызванных общей аварией, поворотом, несбалансированным грузом или ветром, а также для наклона при движении другого оборудования по неровной местности. На установке может испытываться любая другая продукция, подвергающаяся наклонам.
Установка качки и длительных наклонов типа УК-10/500 однокомпонентный, т.е. качание происходит в одной оси.
Установка качки и длительных наклонов типа УК-10/500 включает в себя установку качки и пульт управления.
Комплект поставки:
- Установка качки
- Пульт управления
- Шкаф управления
- Масляная станция
- Паспорт
- Руководство по эксплуатации
- Гарантийный талон
- Упаковка
Дополнительные опции:
- Система протоколирования результатов испытаний с частотой до 200 Гц
- Аттестационный груз 6000 кг
- Аттестационный груз 12000 кг
Пульт управления:
- Пульт управления автоматизирует и систематизирует процесс испытаний.
- Все индикации параметров испытания на управляющем устройстве являются цифровыми.
- Встроенная схема защиты контролирует ход испытаний и отключает установку в случае возникновения неисправностей.
- Пульт управления фиксирует и обрабатывает результаты испытаний.
Программное обеспечение:
Для управления и контроля хода испытаний разработано специальное программное обеспечение. Программное обеспечение управления Установкой качки длительных наклонов типа УК-10/500 задает и контролирует период качки, углы наклона, длительность, количество циклов.
Также программное обеспечение контролирует работу масляной станции и шкафа управления.
| Номинальный режим работы | Продолжительный | |
| Номинальное напряжение питания, В | ~380 | |
| Количество фаз питающего напряжения | 3 | |
| Тип питающей сети | TN-S/TN-C/TN-C-S | |
| Номинальная суммарная потребляемая мощность не более, кВА | 155 | |
| Число осей управления | 1 | |
| Максимальный длительный ток потребления, А | 235 | |
| Тип подключаемого датчика обратной связи | Угла наклона платформы | SSI, двоичная кодировка |
| Положения штока гидроцилиндра | SSI, двоичная кодировка | |
| Разрешение по заданию положения платформы, град | 0,1 | |
| Точность позиционирования платформы, град | ± 1 | |
| Максимальный угол отклонения от горизонтали, град | ± 45,0 | |
| Минимальный период качки, с | 8,0 | ± 15,0 град |
| 8,0 | ± 30,0 град | |
| 9,0 | ± 45,0 град | |
| Максимальный период качки, с | 20 | |
| Разрешение по заданию периода качки, с | 0,1 | |
| Масса испытуемого изделия, кг | от 5 до 12000 | |
| Масса установки | 19800 | |
Габаритные размеры:
| Наименование | Ширина, мм Глубина, мм | Глубина, мм |
Высота, мм |
Масса, кг | Размещение |
| Шкаф управления | 1054 | 451 | 1962 | 230 | Стационарно |
| Масляная станция | 1426 | 2480 | 1800 | 2200 с сухим баком | По согласованию с техническим заданием |
| Пульт управления | 500 | 368 | 650 | 70 | Мобильно (не далее 30 метров от ШУ) |
| Стенд качки | 4600 | 5800 | 1980 | 19800 | Стационарно |
| Рабочий стол | 3500 | 3500 | По согласованию с техническим заданием |
| Модели | Описание |
| УК-10/500 | Установка качки и длительных наклонов |
