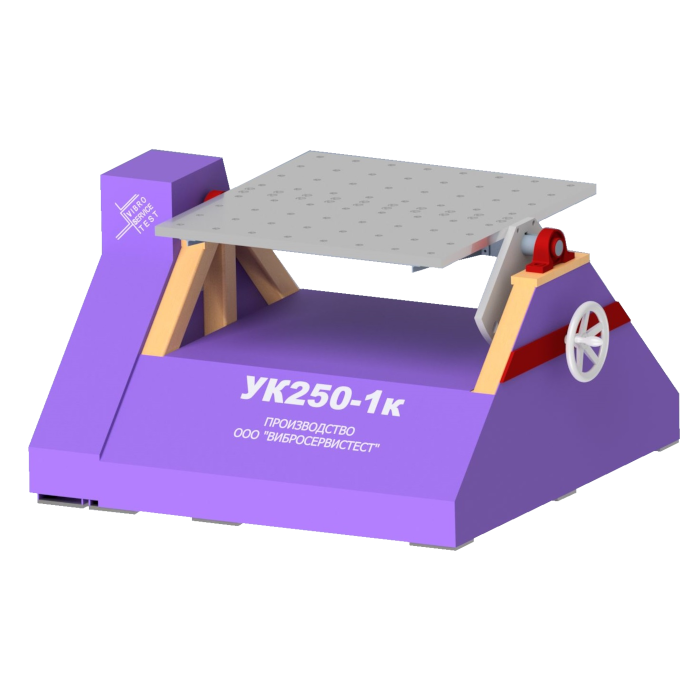

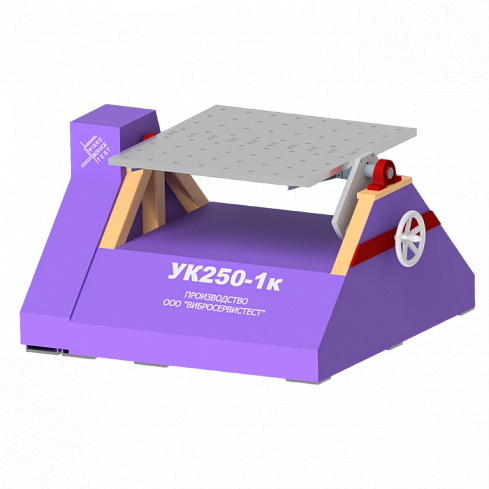

Установка качки и длительных наклонов Вибросервистест УК-250-1К с массой испытуемого изделия
до 250 кг.
Подробнее
Описание
Установка качки и длительных наклонов УК-250-1К предназначена для испытаний продукции (изделий) на устойчивость при воздействии качки и длительных наклонов, в части проверки соответствия изделия техническим требованиям, указанным в стандартах и технических условиях на изделие, в том числе в соответствии с ГОСТ РВ 20.39.304-98.
Установка качки и длительных наклонов типа УК-250-1К однокомпонентная, т.е. качание происходит в одной оси.
Установка качки и длительных наклонов типа УК-250-1К включает в себя стенд качки и пульт управления.
Характеристики
| Угол наклона, град. | ±45 |
| Период качки (от -45° до +45° и обратно) | не более 7-16 сек. |
| Угол наклона град. | ±30 |
| Период качки (от -30° до +30° и обратно) | 7-10 сек. |
| Режим работы | Продолжительный |
| Масса испытуемого изделия | не более 250 кг. (на максимальной высоте центра масс) |
| Входное напряжение главной цепи | 380 B |
| Высота центра масс от плоскости стола | не более 430 мм. |
| Смещение центра масс относительно оси в плоскости стола | не более 100 мм. |
| Частота | 50 Гц |
| Количество фаз | 3 |
| Потребляемая мощность | не более 5кВт |
|
Класс нагревостойкости пульта управления для проводниковых материалов (шины, провода разъемов, автоматических выключателей, пускателей, контакторов, реле и кнопок управления по ГОСТ 8865-93) |
А |
| Класс нагревостойкости остальных деталей и узлов по ГОСТ 8865-93 | Y |
| Разрешение задания положения рабочего стола, град. | 0,01 |
| Разршение амплитуды качения рабочего стола, град. | 0,01 |
| Разрешение задания периода качения, мс | 1 |
| Точность поддержания заданного положения стола, град. | ±1 |
| Точность обработки периода качения, с | ±0,5 |
| Габаритные размеры установки мм. (ШхДхВ) | 1466х1446х900 |
| Масса установки, кг | 630 |
| Габаритные размеры пульта управления мм. (ШхДхВ) | 600х690х1190 |
| Масса пульта управления, кг | 54 |
| Габаритные размеры стола мм. (ШхДхВ) | 1000х1000х30 |
Описание
Модели
| Модели | Описание |
| УК-250-1К | Установка качки и длительных наклонов |
