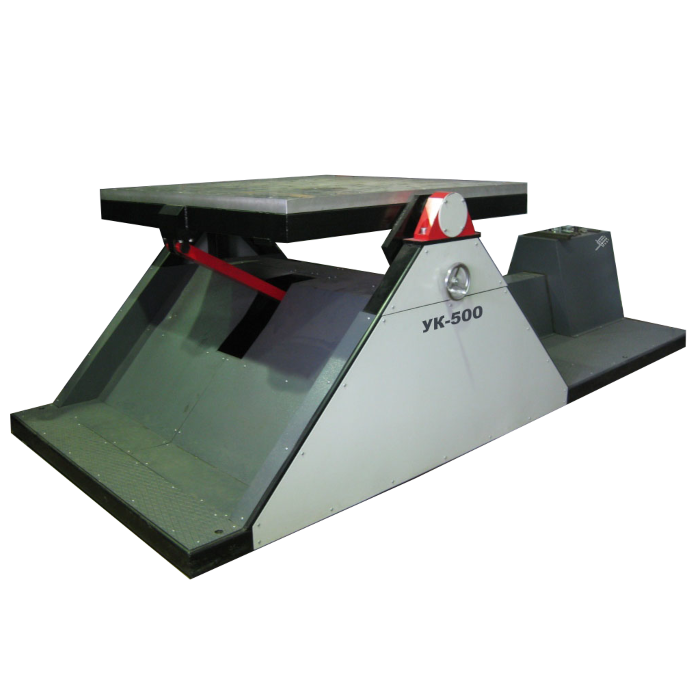

Установка качки и длительных наклонов УК-500-1К предназначена для испытаний продукции (изделий) на устойчивость при воздействии качки и длительных наклонов, в части проверки соответствия изделия техническим требованиям, указанным в стандартах и технических условиях на изделие, в том числе в соответствии с ГОСТ РВ.
Установка качки и длительных наклонов типа УК-500-1К однокомпонентная, т.е. качание происходит в одной оси.
Установка качки и длительных наклонов типа УК-500-1К включает в себя стенд качки и пульт управления.
При изготовлении установки качки и длительных наклонов типа УК-500-1К, по запросу Заказчика, в соответствии с конкретным техническим заданием, могут быть изменены технические характеристики, например угол наклона качки, масса и габариты испытуемого изделия, период качки и др.
Пульт управления:
- С пульта управления осуществляется ввод данных и контроль за ходом испытаний (регулировка угла наклона, период качки, точность установки угла отклонения, режим работы)
- Все индикации параметров испытания на управляющем устройстве являются цифровыми
- Встроенная схема защиты контролирует ход испытаний
- Система управления фиксирует, обрабатывает полученные данные и формирует протокол результатов испытаний
Программное обеспечение:
- Для управления и контроля хода испытаний разработано специальное программное обеспечение. Программное обеспечение управления установкой качки длительных наклонов типа УК-500-1К задает и контролирует период качки, углы наклона, длительность, количество циклов
| Угол наклона, град | ±45 |
| Период качки по n 1, с | не более 7-16 |
| Угол наклона, град | ±30 |
| Период качки по n 3, с | 7-10 |
| Режим работы | продолжительный |
| Масса испытуемого изделия, кг, не более | 500 |
| Входное напряжение главной цепи, B | 380 |
| Частота, Гц | 50±1 |
| Количество фаз | 3 |
| Потребляемая мощность, кВт, не более | 26 |
|
Класс нагревостойкости пульта управления для проводниковых материалов (шины, провода разъемов, автоматических выключателей, пускателей, контакторов, реле и кнопок управления по ГОСТ 8865-93) |
A |
| Класс нагревостойкости остальных деталей и узлов по ГОСТ 8865-93 | Y |
| Разрешение задания положения рабочего стола, град | 0,01 |
| Разршение амплитуды качения рабочего стола, град | 0,01 |
| Разрешение задания периода качения, мс | 1 |
| Точность поддержания заданного положения стола, град | ±1 |
| Точность обработки периода качения, с | ±0,5 |
| Габаритные размеры* | ||||
| Наименование | Ширина, мм | Глубина, мм | Высота, мм | Масса, кг |
| Ударный стенд | 3950 | 1765 | 1200 | 1685 |
| Пульт управления | 600 | 670 | 1200 | 100 |
| Рабочий стол | 1500 | 1500 | ||
| * Габаритные размеры могут отличаться в зависимости от индивидуального Технического задания Заказчика | ||||
| Модели | Описание |
| УК-500-1К | Установка качки и длительных наклонов |
