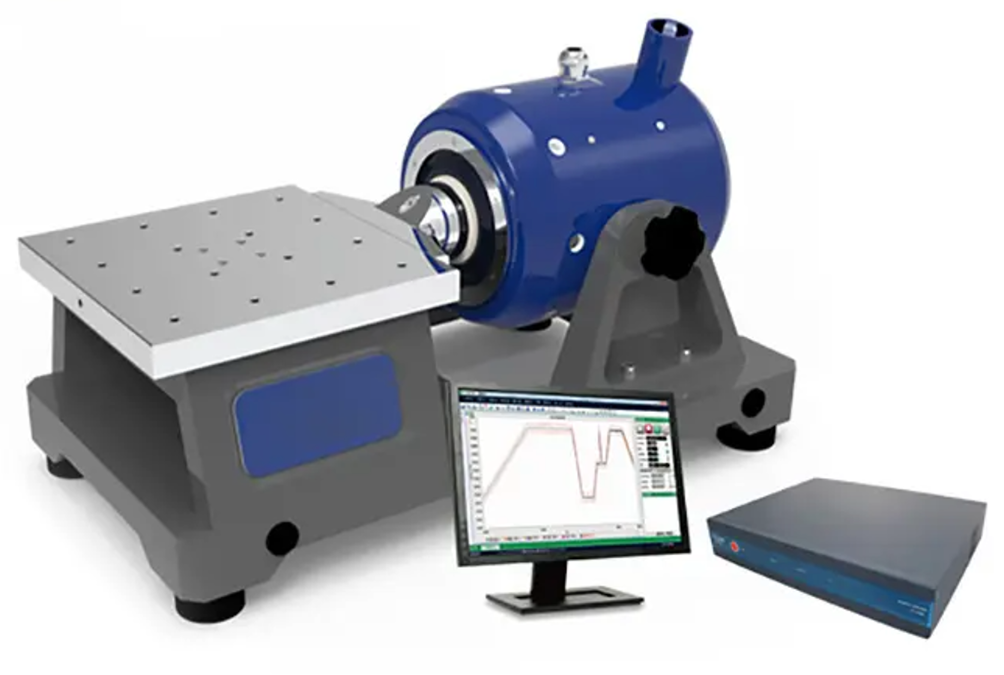

Малогабаритный вибростенд электродинамический РА-ВМ
Подробнее
Описание
Вибростенд с постоянным магнитом, широкополосный, малогабаритный, с большой силой возбуждения, может воспроизводить вертикальную и горизонтальную разнонаправленную вибрацию и обладает такими преимуществами, как удобство в эксплуатации, компактная конструкция, устойчивость и надежность. Вибростенд состоит из приводной катушки, системы перемещения вибростола, эластичной опорной части системы перемещения и магнитной цепи.
Характеристики
| Модификация вибростенда: | ВМ-20 | ВМ-100 | ВМ-200 | ВМ-500 |
| Синусоидальное усилие (пиковое), Н | 20 | 100 | 200 | 500 |
| Диапазон частот, Гц | 5-10k | 2-7k | 2-8k | 5-5k |
| Максимальный размах смещения (пик-пик), мм | 5 | 13 | 13 | 10 |
| Максимальное ускорение, g | 20 | 40 | 80 | 34 |
| Максимальная нагрузка, кг | 0.8 | 2 | 3 | 8 |
| Диаметр подвижной катушки, мм | 30 | 60 | 60 | 80 |
| Эквивалентная масса подвижных частей, кг | 0,1 | 0,25 | 0,25 | 1,5 |
| Размеры крепежных отверстий стола (стандарт) | 5×M5 | 5×M5 | 5×M5 | 5×M5 |
| Масса стола, кг | 5 | 18 | 18 | 55 |
| Габариты (Д×Ш×В), мм | 165×150×160 | 245×210×240 | 245×210×245 | 315×284×280 |
| Способ охлаждения | Естественное | Воздушное | Воздушное | Воздушное |
| Диапазон частот (горизонтальный), Гц | 5-4k | 5-3k | 5-3k | 5-2.5k |
| Макс. размах смещения (горизонт., пик-пик), мм | 5 | 10 | 10 | 10 |
| Макс. ускорение (горизонтальное), g | 5 | 5 | 8 | 8 |
| Макс. нагрузка (горизонтальная), кг | 1 | 3 | 3 | 12 |
| Размер скользящего стола (Д×Ш×В), мм | 100×100×20 | 150×150×20 | 200×200×20 | 250×250×20 |
| Масса скользящего стола, кг | 0,4 | 1,6 | 2,3 | 4,9 |
| Габариты гидростола (Д×Ш×В), мм | 295×163×165 | 420×270×270 | 450×270×270 | 560×315×354 |
| Масса гидроплатформы, кг | 6,5 | 40 | 50 | 95 |
| Максимальная выходная мощность, В·А | 40 | 180 | 750 | 1000 |
| Габариты усилителя (Д×Ш×В), мм | / | 455×490×110 | 460×510×110 | 460×510×110 |
| Масса усилителя, кг | / | 14 | 16 | 16 |
Описание
Модели
| Модели | Описание |
| ВМ-20 | Вибростенд 20 Н |
| ВМ-100 | Вибростенд 100 Н |
| ВМ-200 | Вибростенд 200 Н |
| ВМ-500 | Вибростенд 500 Н |
