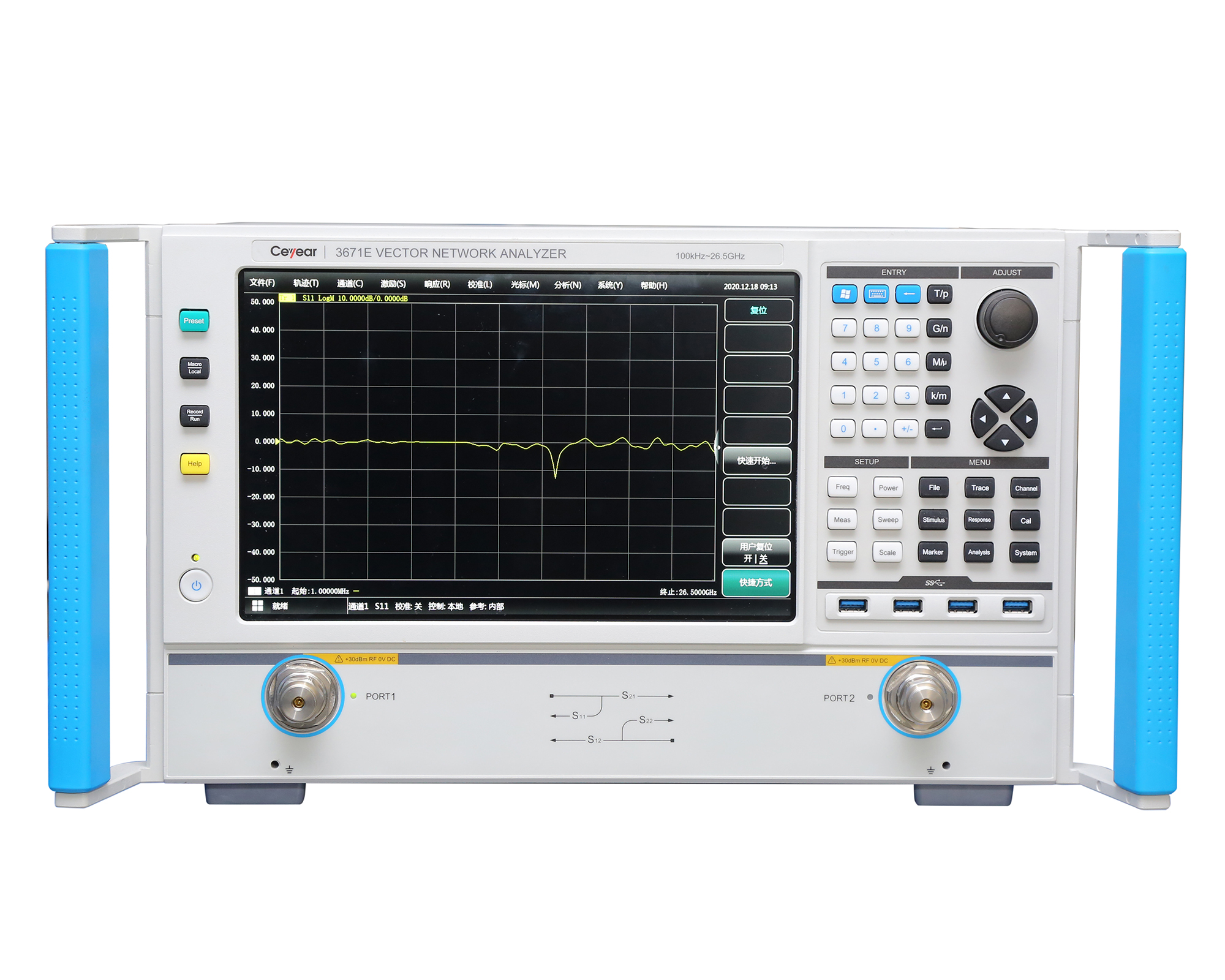

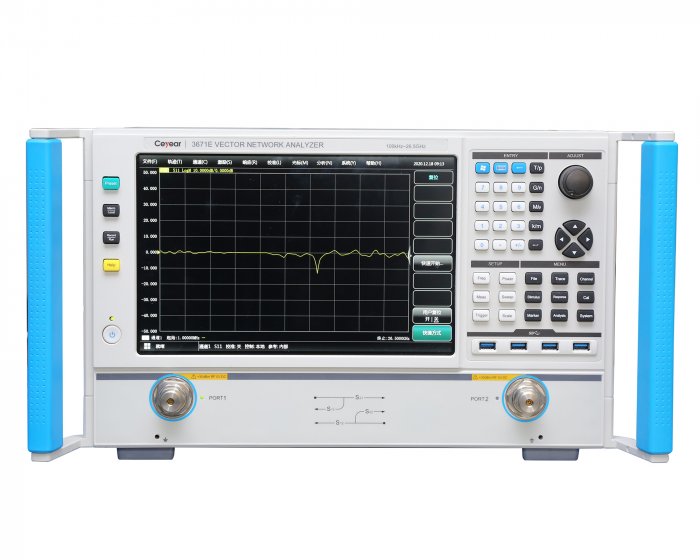

Векторный анализатор Ceyear серии 3671: 3671C/D/E/G с диапазоном частот от 100 кГц до 43,5 ГГц
Подробнее
Описание
Серия векторных анализаторов цепей Ceyear 3671 включает версии:
- 3671C (от 100 кГц до 14 ГГц)
- 3671D (от 100 кГц до 20 ГГц)
- 3671E (от 100 кГц/ до 26,5 ГГц)
- 3671G (от 10 МГц до 43,5 ГГц)
ВАЦ серии Ceyear 3671 имеют большой сенсорный экран с высоким разрешением и предлагают различные форматы отображения, такие как логарифмическая амплитуда, линейная амплитуда, стоячая волна, фаза, групповая задержка, диаграмма Смита и полярные координаты. Устройства также поддерживают несколько типов калибровки, включая частотную характеристику, один порт, изоляцию отклика, расширенный отклик и полную двухпортовую калибровку. В дополнение ко всем классическим стандартным функциям измерения VNA, устройства серии Ceyear 3671 предлагают дополнительные функции за счет таких опций, как многофункциональные и комплексные тесты параметров амплитудно-частотных характеристик, Фазочастотные характеристики и характеристики ГВЗ. Устройства оснащены стандартными интерфейсами USB, LAN, GPIB, VGA и HDMI.
- Широкий диапазон частот, от 100 кГц/10 МГц до 14, 20, 26,5 и 43,5 ГГц.
- Дополнительная полоса пропускания ПЧ, максимальная ширина полосы ПЧ до 30 МГц.
- Усовершенствованные методы калибровки, руководство по калибровке, гибкие типы калибровки, совместимость с различными наборами для калибровки.
- Несколько форматов отображения, таких как логарифмическая амплитуда, стоячая волна с линейной амплитудой, фаза, диаграмма Смита.
- Сенсорный экран высокого разрешения с диагональю 12,1 дюйма/30,7 см и разрешением 1280 x 800.
- Запись/Выполнение, операция одним щелчком мыши значительно упрощает этапы настройки измерения и повышает эффективность.

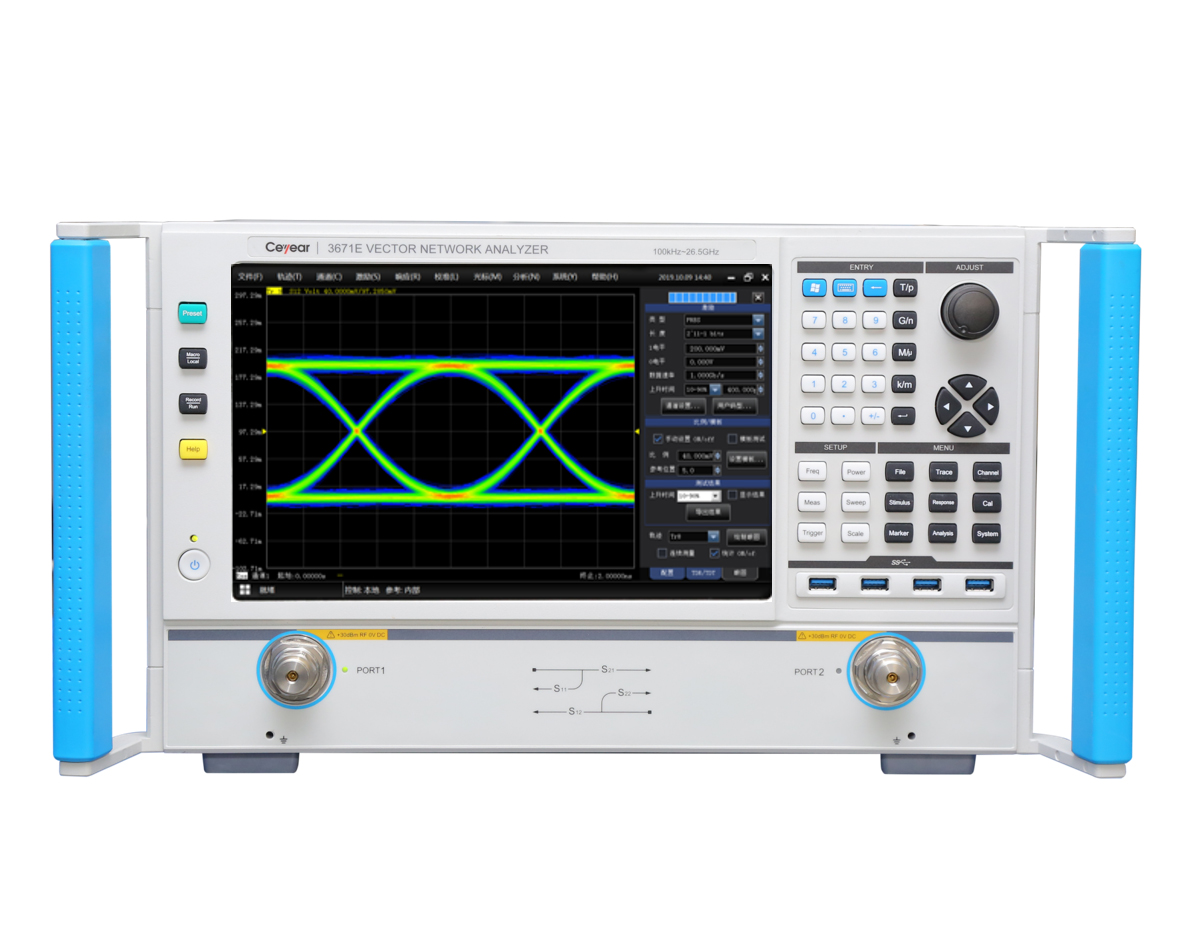

- Расширенный анализ во временной области, включая измерение импеданса TDR и функцию анализа глазковой диаграммы.
Характеристики
| Frequency Characteristic | ||
| Frequency Range | 100kHz~14/20/26.5GHz | |
| Frequency Resolution | 0.1Hz | |
| Frequency Accuracy | ±1×10 -7(23℃±3℃) | |
| Port Output Characteristic | ||
| Max Output Power | 2-port | 4-port |
|
+5dBm (100kHz~10MHz) +15dBm (10MHz~4GHz) +15dBm (4GHz~10GHz) +10dBm (10GHz~14GHz) +9dBm (14GHz~20GHz) +6dBm (20GHz~24GHz) 0dBm (24GHz~26.5GHz) |
+3dBm (100kHz~10MHz) +13dBm (10MHz~4GHz) +10dBm (4GHz~10GHz) +4dBm (10GHz~14GHz) +3dBm (14GHz~20GHz) -2dBm (20GHz~24GHz) -6dBm (24GHz~26.5GHz) |
|
| Power Sweep Range |
40dB(100kHz~10MHz) 45dB(10MHz~20GHz) 40dB(20GHz~26.5GHz) |
40dB(100kHz~10MHz) 38dB(10MHz~20GHz) 34dB(20GHz~26.5GHz) |
| Network parameter characteristic | ||
| System Dynamic Range (10Hz intermediate frequency bandwidth) | 2-port | 4-port |
|
102dB (100kHz~10MHz) 132dB (10MHz~4GHz) 133dB (4GHz~10GHz) 125dB (10GHz~14GHz) 124dB (14GHz~20GHz) 120dB (20GHz~24GHz) 115dB (24GHz~26.5GHz) |
102dB (100kHz~10MHz) 132dB (10MHz~4GHz) 130dB (4GHz~10GHz) 120dB (10GHz~14GHz) 119dB (14GHz~20GHz) 115dB (20GHz~24GHz) 110dB (24GHz~26.5GHz) |
|
| Effective Directivity |
48dB(100kHz~2GHz) 44dB(2GHz~20GHz) 44dB(20GHz~26.5GHz) |
|
| Effective Source Match |
40dB(100kHz~2GHz) 30dB(2GHz~20GHz) 30dB(20GHz~26.5GHz) |
|
| Effective Load Match |
48dB(100kHz~2GHz) 44dB(2GHz~20GHz) 44dB(20GHz~26.5GHz) |
|
| Reflection Tracking (1kHz intermediate frequency bandwidth) |
±0.04dB(100kHz~100MHz) ±0.05dB(100MHz~20GHz) ±0.05dB(20GHz~26.5GHz) |
|
| Transmission Tracking (1kHz intermediate frequency bandwidth) |
±0.10dB(100kHz~100MHz) ±0.08dB(100MHz~20GHz) ±0.10dB(20GHz~26.5GHz) |
|
| Others | ||
| Amplitude Trace (-5dBm,1kHz intermediate frequency bandwidth) |
0.010 dB rms (100kHz~50MHz) 0.005 dB rms (50MHz~500MHz) 0.001 dB rms (500MHz~14GHz) 0.01 dB rms (14GHz~20GHz) 0.02 dB rms (20GHz~26.5GHz) |
|
| Phase trace noise (-5dBm,1kHz intermediate frequency bandwidth) |
0.100 deg rms (100kHz~50MHz) 0.040 deg rms (50MHz~500MHz) 0.030 deg rms (500MHz~14GHz) 0.040 deg rms (14GHz~20GHz) 0.040 deg rms (20GHz~26.5GHz) |
|
| Intermediate Frequency Bandwidth | 1Hz~30MHz | |
| Amplitude Display Resolution | 0.001dB/div | |
| Phase Display Resolution | 0.01°/div | |
| Setting Requirement of Reference Level Amplitude | -500~+500dB | |
| Setting Requirement of Reference Level Phase | -500~+500° | |
| Sweep Time (Full frequency sweep, 201 points, 600kHz if bandwidth, calibration off) | 43ms | |
| Max. Sweep Point | 200001points | |
| General Characteristics | ||
| Port connection | 3.5mm(male) | |
| System Impedance | 50Ω | |
| Number Of Measuring Ports | 2/4 ports | |
| Peripheral Interface | USB,GPIB,VGA,LAN,HDMI interface | |
| Operating System | Windows 7 | |
| Display | 12.1inch 16:10 screen (Equipped with capacitive touch function) | |
| Size |
W´H´D≈426mm×266mm×400mm(No soles, no handles) W´H´D≈516mm×280mm×490mm(include soles and handles) |
|
| Max. Power Consumption | 300W | |
| Power Supply | 50Hz 220V or 50Hz/60Hz 110V AC | |
| Max. Weight | 25kg | |
Описание
| Опции | Описание |
| 3671-006 | English Option |
| 3671-011 | 31101 N-type 50ΩCalibration Kit |
| 3671-013 | 31121 3.5mm Calibration Kit |
| 3671-014 | 20202 3.5mm Calibration Kit |
| 3671-016 | 31123A 2.4mm Calibration Kit |
| 3671-021 | 20402 Ecal Calibration Kit |
| 3671-022 | 20403 Ecal Calibration Kit |
| 3671-023 | 20404 Ecal Calibration Kit |
| 3671-024 | 20405 Ecal Calibration Kit |
| 3671-031 | FB0HA0HB025.0 3.5mm Test Cable |
| 3671-032 | FB0HA0HC025.0 3.5mm Test Cable |
| 3671-033 | FB0HA0AH025.0 3.5mm-N Test Cable |
| 3671-034 | FB0HA0AL025.0 3.5mm-N Test Cable |
| 3671-035 | 3671N35M 3.5mm Test Cable |
| 3671-036 | 3671N35F 3.5mm Test Cable |
| 3671-037 | 3671N24M 3.5mm Test Cable |
| 3671-038 | 3671N24F 3.5mm Test Cable |
| 3671-041 | 3671NNF 3.5mm-N Test Cable |
| 3671-042 | 3671NNM 3.5mm-N Test Cable |
| 3671-047 | FE0BN0BM025.0 2.4mm Gore Test Cable |
| 3671-048 | FE0BN0BL025.0 2.4mm Gore Test Cable |
| 3671-052 | 87231 USB Power-sensor (10 MHz - 18 GHz) |
| 3671-053 | 87232 USBPower-sensor (50 MHz - 26.5 GHz) |
| 3671-054 | 87233 USBPower-sensor (50 MHz - 40 GHz) |
| 3671-S07 | AFR automatic fixture remove option |
| 3671-S10 | Time-domain measurements |
| 3671-S11 | Advanced Time-domain measurements |
| 3671C-400 | Four-port Measurement |
| 3671D-400 | Four-port Measurement |
| 3671E-400 | Four-port Measurement |
| 3671G-400 | Four-port Measurement |
Модели
| Модели | Описание |
| 3671C | Vector Network Analyzer (100 kHz - 14 GHz) |
| 3671D | Vector Network Analyzer (100 kHz - 20 GHz) |
| 3671E | Vector Network Analyzer (100 kHz - 26,5 GHz) |
| 3671G | Vector Network Analyzer (10 MHz - 43,5 GHz) |
