Серия 3672-S снижает стоимость и улучшает соотношение цены и качества, но при этом сохраняет те же критические технические характеристики, что и серия 3672, такие как скорость развертки, динамический диапазон и т. д. Серия 3672-S предлагает несколько типов калибровки, включая частотную характеристику, один порт, отклик изоляция, улучшенный отклик, полный двухпортовый и E-cal. Встроено несколько типов отображения, таких как логарифмическая амплитуда, линейная амплитуда, стоячая волна, фаза, групповая задержка, диаграмма Смита, полярные координаты. Доступны многие стандартные интерфейсы, включая USB, LAN, GPIB, VGA и т. д. Они могут точно измерять характеристики амплитудно-частотной, фазово-частотной, групповой задержки и т. д.
Функции и особенности:
- Гибкие и дополнительные типы калибровки, совместимые с несколькими наборами для калибровки
- Поддержка многооконных, многоканальных тестов, быстрая реализация сложной схемы тестирования
- Доступны различные форматы отображения, такие как логарифмическая амплитуда, линейная амплитуда, стоячая волна, фаза, диаграмма Смита.
- С интерфейсом дисплея USB, GPIB, LAN и VGA
- 12,1-дюймовый сенсорный экран с высоким разрешением
- Запись/запуск, операция одним щелчком значительно упрощает этапы настройки измерения и повышает эффективность
Гибкие и дополнительные типы калибровки, совместимые с несколькими наборами для калибровки
Векторные анализаторы цепей серии 3672 обеспечивают несколько типов калибровки, включая интеллектуальную калибровку (управляемая калибровка), неуправляемую калибровку (с использованием комплекта механической калибровки для проведения сквозной калибровки отклика, калибровки отклика и изоляции, калибровки одного порта, расширенной калибровки отклика, а также полной калибровки двух портов). калибровка SOLT и калибровка TRL), а также электронная калибровка (E-Cal) и т. д. Пользователи могут выбирать наборы для калибровки, такие как набор для калибровки коаксиального кабеля 3,5 мм и набор для электронной калибровки, в зависимости от требований к тестированию, что значительно облегчает тестирование на устройствах с различными интерфейсами.
Несколько окон для отображения всех измерительных каналов
Анализаторы обладают функциями многоканального и многооконного отображения, поддерживают до 64 каналов. Максимум 32 измерительных окна могут одновременно отображаться, и каждое окно может одновременно отображать до 16 тестовых трасс, что повышает пропускную способность и результаты тестирования.
Широкий динамический диапазон
Серия 3672-S реализует концепцию конструкции приемного микшера для расширения динамического диапазона во время полного тестирования основных блоков и удовлетворения требований к тестированию широкого динамического диапазона.

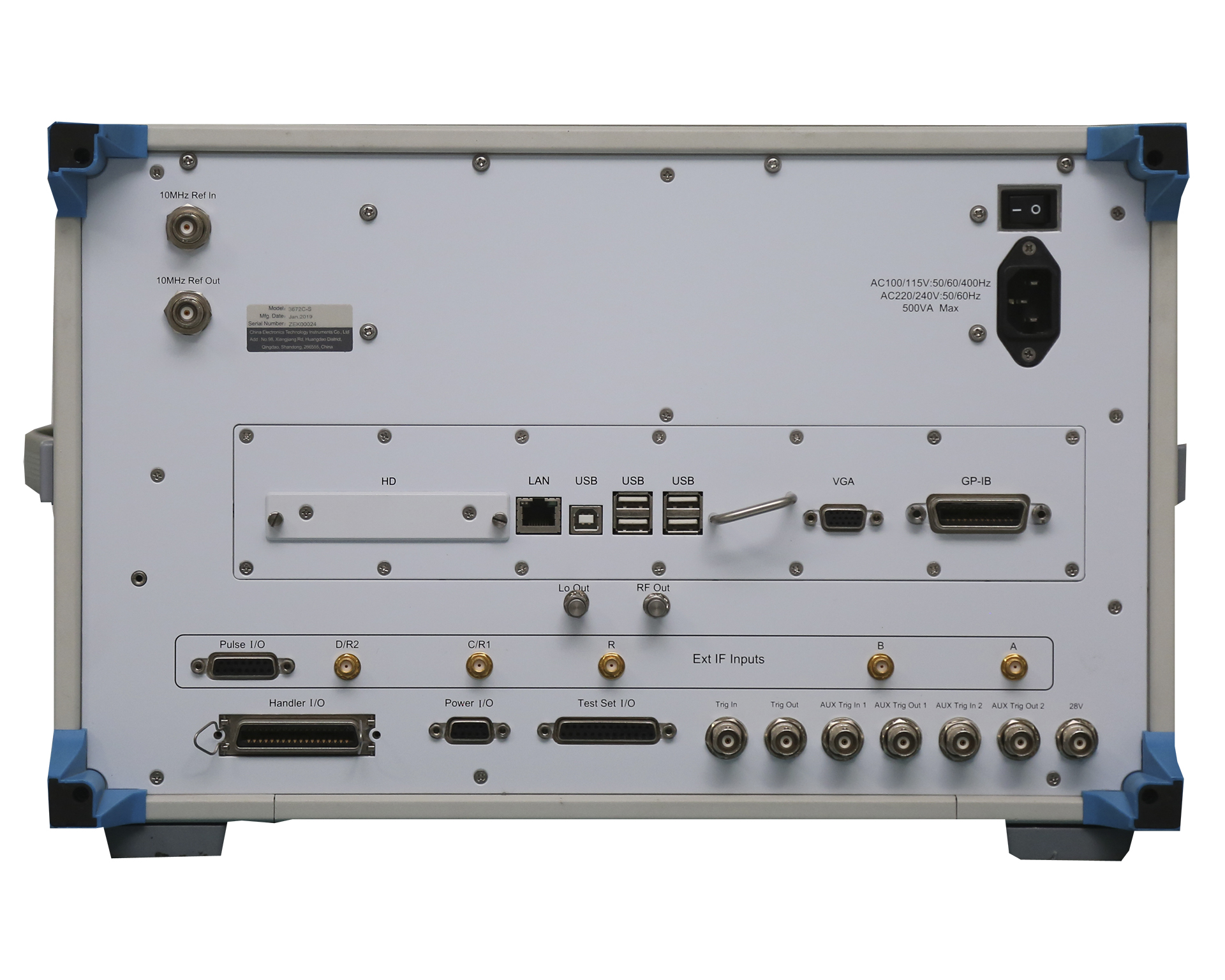

Обильные периферийные интерфейсы, гибкие и практичные
Используя программно-аппаратную платформу, состоящую из встроенного компьютерного модуля, совместимого с ПК и операционной системой Windows, векторные анализаторы цепей серии 3672 представляют собой идеальное сочетание прибора и ПК. Интерфейсы ввода-вывода (включая GPIB, USB, LAN и т. д.) являются оптимальным выбором для передачи данных.
Анализ во временной области
С опцией во временной области векторные анализаторы цепей серии 3672 вычисляют обратное преобразование Фурье данных в частотной области, чтобы отображать коэффициенты отражения или передачи в зависимости от времени, что позволяет обнаруживать прерывистые точки тестируемого устройства и точно определять местонахождение DTF.
3672A/B-S Technical Specifications
|
Frequency Characteristics |
|||||
|
Frequency Range |
10MHz～13.5/26.5GHz |
||||
|
Frequency Resolution |
1Hz |
||||
|
Frequency Accuracy |
±1×10-7（23℃±3℃） |
||||
|
Port Harmonic Suppression |
|||||
|
Port 1 Harmonic Suppression |
-48dBc（0.01～4GHz） -57dBc（4～26.5GHz） |
||||
|
Port 2 Harmonic Suppression |
-13dBc（0.01～4GHz） -18dBc（4～26.5GHz） |
||||
|
Port Power Characteristics |
|||||
|
Power Sweep Range |
33dB（10～50MHz） 30dB（0.05～4GHz） 34dB（4～7GHz） 31dB（7～13.5GHz） 29dB（13.5～20GHz） 25dB（20～26.5GHz） |
||||
|
Max. Output Power |
Frequency Range |
Port 1 Filtering Mode |
Port 1 High Power Mode |
Port 2 |
|
|
10～50MHz |
0dBm |
+9dBm |
+13dBm |
||
|
0.05～4GHz |
0dBm |
+6dBm |
+13dBm |
||
|
4～7GHz |
+12dBm |
+10dBm |
|||
|
7～13.5GHz |
+8dBm |
+9dBm |
|||
|
13.5～20GHz |
+6dBm |
+6dBm |
|||
|
20～26.5GHz |
+4dBm |
+2dBm |
|||
|
Power Linearity（23℃±3℃） |
±2.0dB |
||||
|
Network Parameter Characteristics |
|||||
|
System Dynamic Range |
90dB（0.01～1GHz） 120dB（1～4GHz） 127dB（4～10GHz） 120dB（10～20GHz） 115dB（20～24GHz） 110dB（24～26.5GHz） |
||||
|
Effective Directivity |
48dB（0.01～2GHz） 44dB（2～26.5GHz） |
||||
|
Effective Source Match |
40dB（0.01～2GHz） 30dB（2～26.5GHz） |
||||
|
Effective Load Match |
48dB（0.01～2GHz） 44dB（2～26.5GHz） |
||||
|
Reflection Tracking |
±0.04dB（0.01～2GHz） ±0.05dB（2～26.5GHz） |
||||
|
Transmission Tracking |
±0.10dB（0.01～2GHz） ±0.12dB（2～26.5GHz） |
||||
|
Others |
|||||
|
Amplitude Trace Noise dB rms (1khz IF Bandwidth) |
0.050（10～50MHz） 0.007（50～500MHz） 0.002（0.5～13.5GHz） 0.003（13.5～20GHz） 0.005（20～26.5GHz） |
||||
|
Phase Trace Noise deg rms (1khz IF Bandwidth) |
0.200（10～50MHz） 0.051（50～500MHz） 0.042（0.5～13.5GHz） 0.054（13.5～20GHz） 0.054（20～26.5GHz） |
||||
|
IF Bandwidth |
1Hz～5MHz |
||||
|
Amplitude Display Resolution |
0.001dB/div |
||||
|
Phase Display Resolution |
0.01°/div |
||||
|
Required Value of Reference Level Amplitude Setup |
-500～+500dB |
||||
|
Required Value of Reference Level Phase Setup |
-500～+500° |
||||
|
General Characteristics |
|||||
|
Ports & Connectors |
3.5mm (Male), system impedance of 50ohm |
||||
|
Number of Measuring Ports |
2-port |
||||
|
Peripheral Interface |
USB, GPIB, VGA, LAN |
||||
|
Operating System |
Windows 7 |
||||
|
Display |
12.1 inch high resolution touch screen |
||||
|
Size |
W´H´D=426mm×266mm×550mm (without stand and handles） W´H´D=516mm×279.5mm×640mm (with stand and handles） |
||||
|
Max. Power Consumption |
400W |
||||
|
Max. Weight |
42kg |
||||
3672C-S Technical Specifications
|
Frequency Characteristics |
|||||
|
Frequency Range |
10MHz～43.5GHz |
||||
|
Frequency Resolutions |
1Hz |
||||
|
Frequency Accuracy |
±1×10-7（23℃±3℃） |
||||
|
Port Harmonic Suppression |
|||||
|
Port 1 Harmonic Suppression |
-48dBc（0.01～4GHz） -57dBc（4～13.5GHz） -57dBc（13.5～43.5GHz） |
||||
|
Port 2 Harmonic Suppression |
-13dBc（0.01～4GHz） -18dBc（4～13.5GHz） -57dBc（13.5～43.5GHz） |
||||
|
Port Power Characteristics |
|||||
|
Power Sweep Characteristics |
32dB（10～50MHz） 29dB（0.05～4GHz） 28dB（4～13.5GHz） 30dB（13.5～40GHz） 27dB（40～43.5GHz） |
||||
|
Max. Output Power |
Frequency Range |
Port 1 Filtering Mode |
Port 1 High Power Mode |
Port 2 |
|
|
10～50MHz |
-1dBm |
+8dBm |
+11dBm |
||
|
0.05～4GHz |
0dBm |
+5dBm |
+9dBm |
||
|
4～13.5GHz |
+5dBm |
+6dBm |
|||
|
13.5～40GHz |
+7dBm |
+7dBm |
|||
|
40～43.5GHz |
+5dBm |
+5dBm |
|||
|
Network Parameter Characteristics |
|||||
|
System Dynamic Range |
74dB（0.01～1GHz） 119dB（1～13.5GHz） 115dB（13.5～26.5GHz） 110dB（26.5～35GHz） 105dB（35～43.5GHz） |
||||
|
Effective Directivity |
42dB（0.01～13.5GHz） 38dB（13.5～40GHz） 36dB（40～43.5GHz） |
||||
|
Effective Source Match |
36dB（0.01～2GHz） 31dB（2～13.5GHz） 28dB（13.5～40GHz） 27dB（40～43.5GHz） |
||||
|
Effective Load Match |
42dB（0.01～13.5GHz） 37dB（13.5～40GHz） 35dB（40～43.5GHz） |
||||
|
Reflection Tracking |
±0.04dB（0.01～13.5GHz） ±0.03dB（13.5～40GHz） ±0.04dB（40～43.5GHz） |
||||
|
Transmission Tracking |
±0.1dB（0.01～13.5GHz） ±0.16dB（13.5～40GHz） ±0.20dB（40～43.5GHz） |
||||
|
Others |
|||||
|
Amplitude Trace Noise dB rms（1kHzIF bandwidth） |
0.050（10～50MHz） 0.020（50～500MHz） 0.005（0.5～13.5GHz） 0.004（13.5～26.5GHz） 0.008（40～43.5GHz） |
||||
|
Phase Trace Noise deg rms（1kHz IF bandwidth） |
0.900（10～50MHz） 0.700（50～500MHz） 0.040（0.5～13.5GHz） 0.050（13.5～26.5GHz） 0.060（26.5～43.5GHz） |
||||
|
IF Bandwidth |
1Hz～5MHz |
||||
|
Amplitude Display Resolution |
0.001dB/div |
||||
|
Phase Display Resolution |
0.01°/div |
||||
|
Required Value Of Reference Level Amplitude Setup |
-500～+500dB |
||||
|
Required Value Of Reference Level Phase Setup |
-500～+500° |
||||
|
General Characteristic |
|||||
|
Ports & Connectors |
2.4mm (Male), system impedance of 50ohm |
||||
|
Number Of Measuring Ports |
2-port |
||||
|
Peripheral Interface |
USB, GPIB, VGA, LAN |
||||
|
Operating System |
Windows 7 |
||||
|
Display |
12.1 inch high resolution touch screen |
||||
|
Size |
W´H´D=426mm×266mm×600mm（without stand and handles） W´H´D=516mm×279.5mm×690mm（with stand, rear stand and handles） |
||||
|
Max. Power Consumption |
500W |
||||
|
Max. Weight |
47kg |
||||
| Опции | Описание |
| 201 | 2-портовый ступенчатый аттенюатор |
| 400 | 4-портовый измерительный блок |
| 401 | 4-портовый ступенчатый аттенюатор |
| 402 | измерение интермодуляционных искажений (при наличии опции 400 и S80) |
| S80 | Измерение со смещением частоты |
| S82 | Скалярные измерения параметров смесителей (при наличии опции 400 и S80) |
| 008 | Измерение в импульсном режиме |
| 480 | Комплект кабелей для 4-портовой системы расширения частотного диапазона |
| 364 | Устройство для расширения параметров многопортовой сети |
| S06 | Регулировка мощности модуля расширения частотного диапазона |
| S07 | AFR-автоматическое удаление приспособления |
| S10 | Измерение во временной области |
| S83 | Векторные измерения параметров смесителей (при наличии опции 400 и S80) |
| S84 | Встроенный смеситель гетеродина (при наличии опции 400, S82, и S80) |
| S86 | Измерение двумерной динамической характеристики компрессии усилителя |
| Модели | Описание |
| 3672A-S | Vector Network Analyzer, 10MHZ - 13.5GHZ |

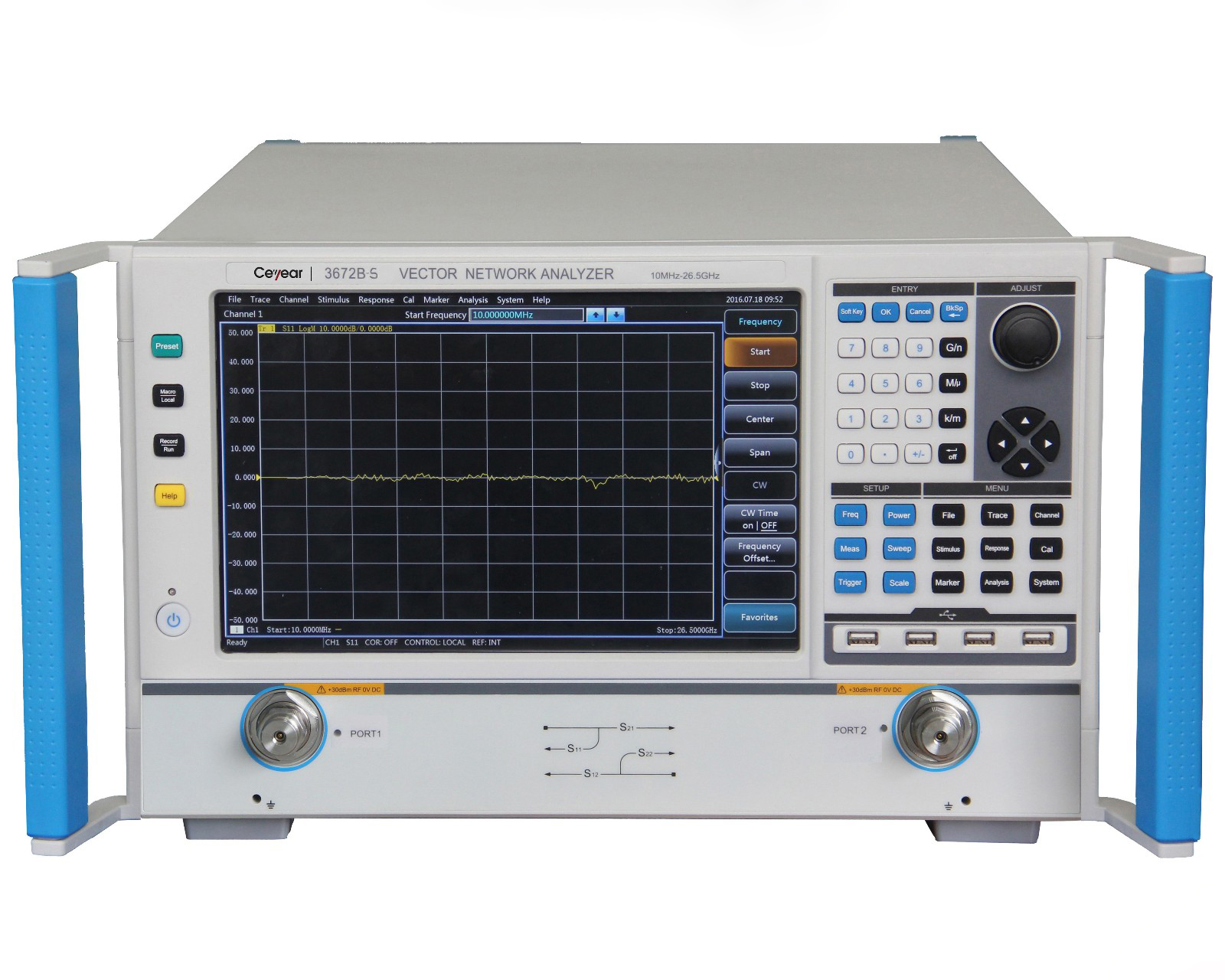

| 3672B-S | Vector Network Analyzer, 10MHZ - 26.5GHZ |

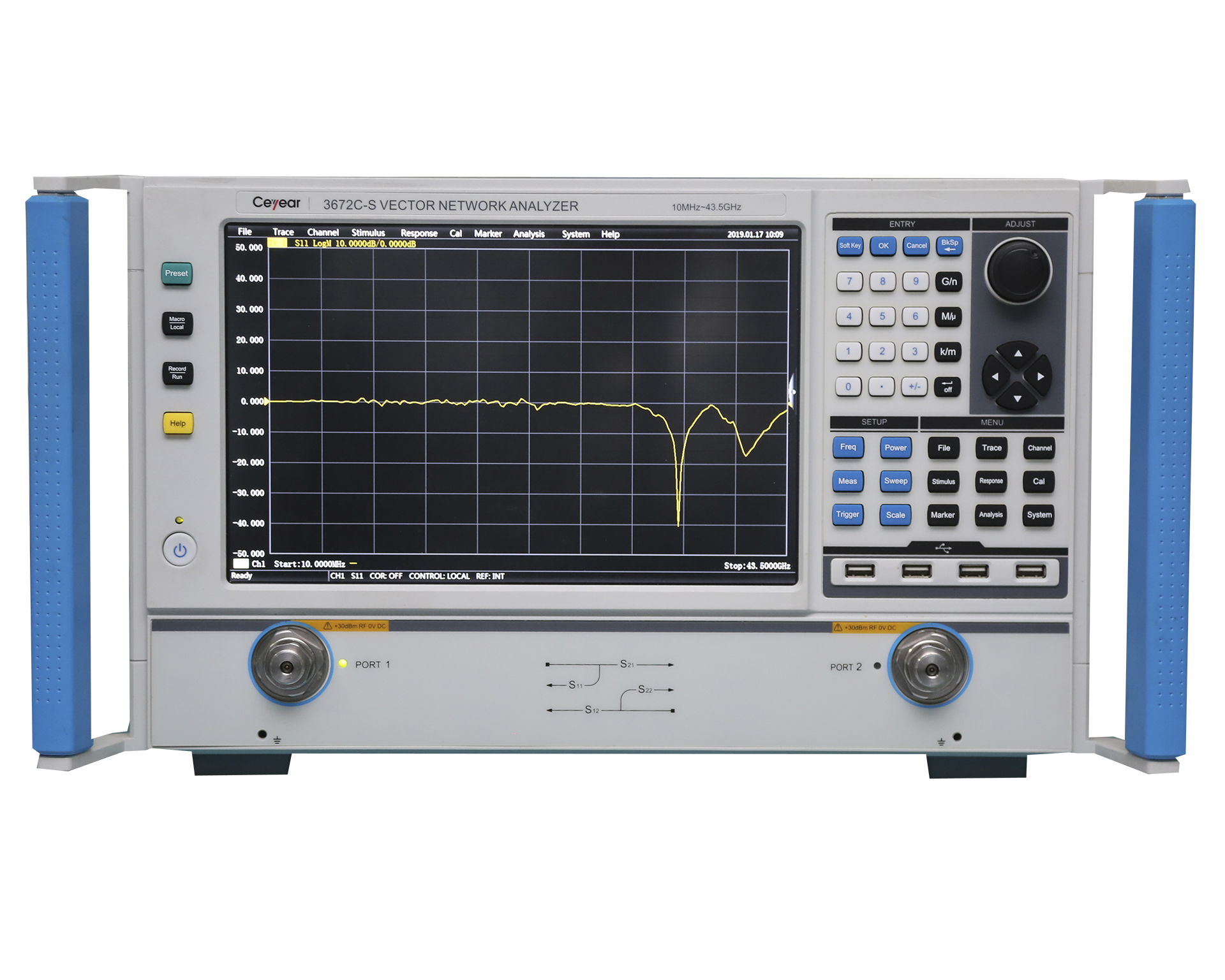

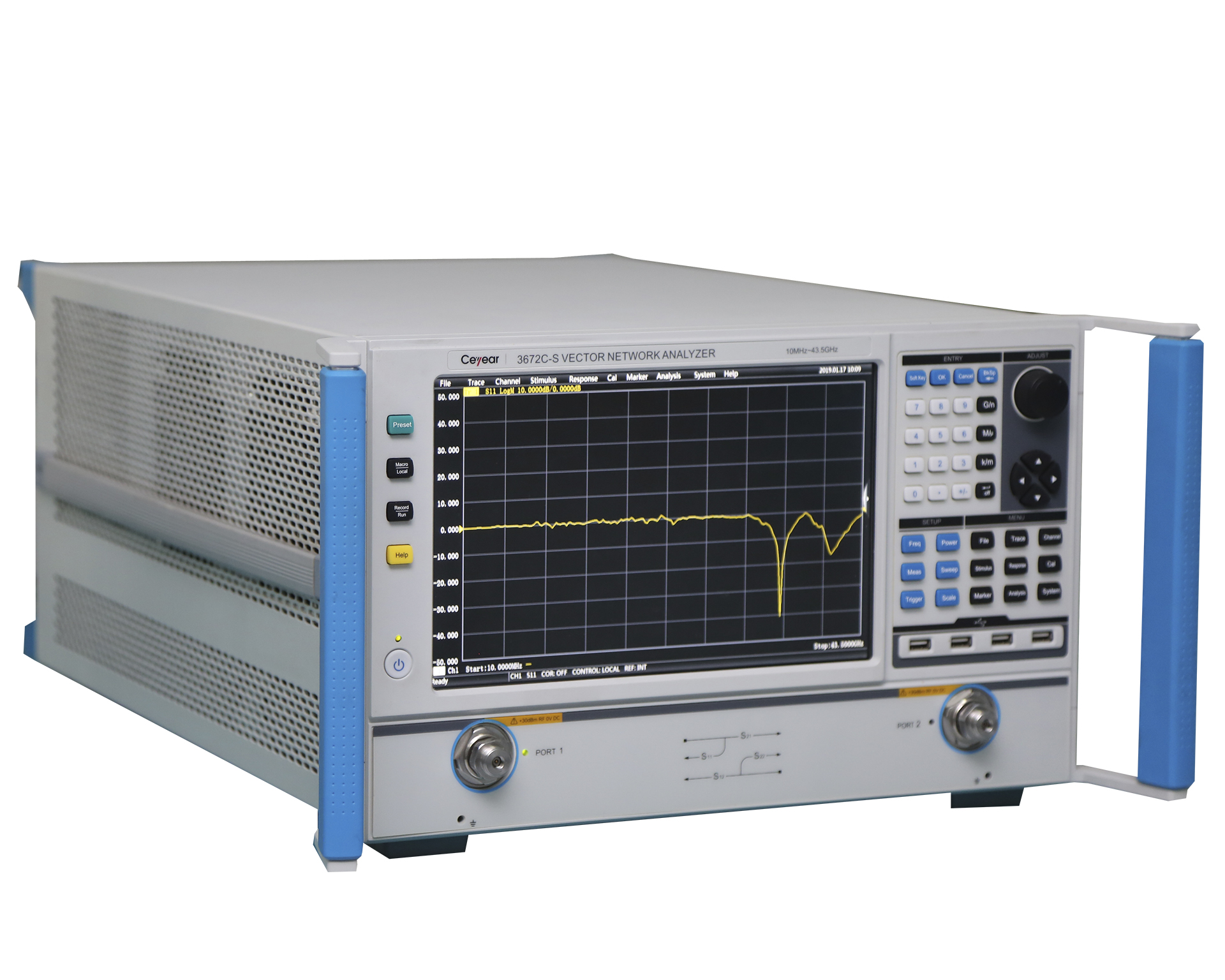

| 3672C-S | Vector Network Analyzer, 10MHZ - 43.5GHZ |
