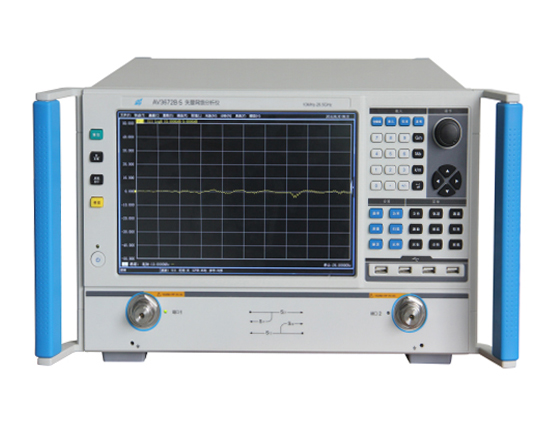

Векторный анализатор цепей серии AV3672 включает 4 модели с частотой до 50 ГГц.
С точки зрения аппаратного обеспечения, по сравнению с предыдущим поколением, совершенно новая концепция дизайна и техническое предложение улучшили ключевые показатели производительности (KPI) машины, такие как скорость развертки, динамический диапазон и т. д .; с точки зрения программного обеспечения встроенная компьютерная система (ECS) с высокопроизводительным микропроцессорным чипом и платформа на базе операционной системы Windows значительно улучшили взаимосвязь и удобство использования прибора.
AV3672 обеспечивает несколько типов калибровки, включая частотную характеристику, один порт, изоляцию отклика, улучшенный отклик и полный двухпортовый режим, электронную калибровку и т. д.; они предлагают различные форматы отображения, такие как логарифмическая амплитуда, линейная амплитуда, стоячая волна, фаза, групповая задержка, диаграмма Смита, полярные координаты и т. д.; они разработаны с несколькими стандартными интерфейсами: USB, LAN, GPIB и VGA и т. д.
Помимо того, что все функции измерения аналогичны традиционным векторным анализаторам цепей, за счет конфигурации функциональных опций, векторные анализаторы цепей серии AV3672 также способны выполнять многофункциональное и всестороннее тестирование параметров смесителя/преобразователя, компрессию усиления, двумерную развертку и импульсные S-параметры, а также а также точное измерение амплитудно-частотных характеристик, фазочастотных характеристик и характеристик группового времени задержки сети СВЧ. Векторные анализаторы цепей серии AV3672 могут широко использоваться в области измерения модулей передачи/приема (T/R), измерения свойств диэлектрических материалов, измерения характеристик микроволнового импульса и измерения оптоэлектронных свойств, которые являются незаменимыми инструментами для научных исследований и процесса производства радаров. , системы связи и навигации.
Основные характеристики:
- Гибкие и дополнительные типы калибровки, совместимые с несколькими наборами калибровок
- Поддержка многооконных, многоканальных тестов, быстрая реализация сложной схемы тестирования
- Доступен в нескольких форматах отображения, таких как логарифмическая амплитуда, линейная амплитуда, стоячая волна, фаза, диаграмма Смита
- Интерфейсы дисплея USB, LAN, GPIB и VGA
- Английский Рабочий интерфейс, 12,1-дюймовый сенсорный экран с высоким разрешением
- Запись/запуск, операция одним щелчком значительно упрощает этапы настройки измерения и повышает эффективность
- Доступны такие функции, как измерение параметра импульса S, измерение во временной области, измерение смесителя, измерение двумерной развертки со сжатием усиления, расширение частоты миллиметровых волн, измерение и прием антенны и RCS и т. д. Удобный пользовательский интерфейс для простоты эксплуатации, который может улучшить эффективность
| Метрологические и технические характеристики | Значение | ||||
|---|---|---|---|---|---|
| Диапазон рабочих частот, МГц: | |||||
| AV3672A | от 10 до 13500 | ||||
| AV3672B | от 10 до 26500 | ||||
| AV3672C | от 10 до 43500 | ||||
| AV3672D | от 10 до 50000 | ||||
| Пределы допускаемой относительной погрешности установки частоты источника выходного сигнала: | ±1·10-7 | ||||
| Уровень гармонических составляющих в выходном сигнале мощностью минус 5 дБ/мВт для портов 1 и 3 моделей AV3672A/B/C/D, дБс, не более: | |||||
| от 10 МГц до 4 ГГц включ. | минус 51 | ||||
| св. 4 ГГц до 26,5 ГГц | минус 60 | ||||
| Уровень гармонических составляющих в выходном сигнале мощностью минус 5 дБ/мВт для портов 2 и 4 моделей AV3672A/B, дБс, не более: | |||||
| от 10 МГц до 4 ГГц включ. | минус 13 | ||||
| св. 4 ГГц до 26,5 ГГц | минус 21 | ||||
| Уровень гармонических составляющих в выходном сигнале мощностью минус 5 дБ/мВт для портов 2 и 4 моделей AV3672С/D, дБс, не более: | |||||
| от 10 МГц до 4 ГГц включ. | минус 13 | ||||
| св. 4 ГГц до 13,5 ГГц включ. | минус 21 | ||||
| св. 13,5 ГГц до 50 ГГц | минус 60 | ||||
| Максимальный уровень мощности выходного сигнала в рабочем диапазоне частот для моделей AV3672A/B, дБ/мВт: |
Порты 1 и 3 |
Порты 2 и 4 | |||
|
Режим фильтрации |
Режим высокой мощности |
||||
| от 10 МГц до 50 МГц включ. | 1 | 9 | 13 | ||
| св. 50 МГц до 4 ГГц включ. | 0 | 6 | 13 | ||
| св. 4 ГГц до 10 ГГц включ. | 13 | 10 | |||
| св. 10 ГГц до 13,5 ГГц включ. | 8 | 8 | |||
| св. 10 ГГц до 13,5 ГГц включ. | 6 | 5 | |||
| св. 13,5 ГГц до 26,5 ГГц | 2 | 0 | |||
| Максимальный уровень мощности выходного сигнала в рабочем диапазоне частот для моделей AV3672C/D, дБ/мВт: |
Порты 1 и 3 |
Порты 2 и 4 | |||
| Режим фильтрации | Режим высокой мощности | ||||
| от 10 МГц до 50 МГц включ. | 1 | 9 | 11 | ||
| св. 50 МГц до 4 ГГц включ. | 0 | 5 | 10 | ||
| св. 4 ГГц до 13,5 ГГц включ. | 6 | 6 | |||
| св. 13,5 ГГц до 40 ГГц включ. | 7 | 7 | |||
| св. 40 ГГц до 47 ГГц включ. | 2 | 2 | |||
| св. 47 ГГц до 50 ГГц | минус 8 | минус 8 | |||
| Пределы допускаемой абсолютной погрешности установки уровня мощности выходного сигнала, дБ: | |||||
| от 10 МГц до 13,5 ГГц включ. | ±2,0 | ||||
| св. 13,5 ГГц до 26,5 ГГц включ. | ±3,0 | ||||
| св. 26,5 ГГц до 40 ГГц включ. | ±3,0 | ||||
| св. 40 ГГц до 43,5 ГГц включ. | ±4,0 | ||||
| св. 43,5 ГГц до 50 ГГц | ±4,0 | ||||
|
Шум трассы для моделей AV3672A/B |
|||||
| Рабочий диапазон частот | Амплитуда, дБ | Фаза, градус | |||
| от 10 МГц до 100 МГц включ. | 0,007 | 0,051 | |||
| св. 100 МГц до 13,5 ГГц включ. | 0,002 | 0,015 | |||
| св. 13,5 ГГц до 22,5 ГГц включ. | 0,002 | 0,042 | |||
| св. 22,5 ГГц до 24 ГГц включ. | 0,003 | 0,054 | |||
| св. 24 ГГц до 26,5 ГГц | 0,005 | 0,054 | |||
|
Шум трассы для моделей AV3672С/D |
|||||
| Рабочий диапазон частот | Амплитуда, дБ | Фаза, градус | |||
| от 10 МГц до 50 МГц включ. | 0,200 | 1,0 | |||
| св. 50 МГц до 500 МГц включ. | 0,020 | 0,7 | |||
| св. 500 МГц до 1 ГГц включ. | 0,005 | 0,04 | |||
| св. 1 ГГц до 26,5 ГГц включ. | 0,004 | 0,05 | |||
| св. 26,5 ГГц до 50 ГГц | 0,008 | 0,06 | |||
| Пределы допускаемой относительной погрешности нелинейности установки уровня мощности выходного сигнала, дБ | ±2,0 | ||||
| Динамический диапазон измерения коэффициента передачи в рабочем диапазоне частот для моделей AV3672A/B, дБ: | |||||
| от 10 МГц до 500 МГц включ. | 90 | ||||
| св. 500 МГц до 4 ГГц включ. | 120 | ||||
| св. 4 ГГц до 10 ГГц включ. | 127 | ||||
| св. 10 ГГц 13,5 ГГц включ. | 120 | ||||
| св. 13,5 ГГц до 20 ГГц включ. | 120 | ||||
| св. 20 ГГц до 24 ГГц включ. | 115 | ||||
| св. 24 ГГц до 26,5 ГГц | 110 | ||||
| Динамический диапазон измерения коэффициента передачи в рабочем диапазоне частот для моделей AV3672C/D, дБ: | |||||
| от 10 МГц до 500 МГц включ. | 74 | ||||
| св. 500 МГц до 4 ГГц включ. | 118 | ||||
| св. 4 ГГц до 10 ГГц включ. | 119 | ||||
| св. 10 ГГц 13,5 ГГц включ. | 118 | ||||
| св. 13,5 ГГц до 20 ГГц включ. | 115 | ||||
| св. 20 ГГц до 24 ГГц включ. | 115 | ||||
| св. 24 ГГц до 26,5 ГГц включ. | 115 | ||||
| св. 26,5 ГГц до 35 ГГц включ. | 110 | ||||
| св. 35 ГГц до 47 ГГц включ. | 105 | ||||
| св. 47 ГГц до 50 ГГц | 92 | ||||
|
Корректированные характеристики для моделей AV3672A/B, дБ: |
|||||
| Частотный диапазон | Направленность | Согласование источника | Согласование нагрузки | Коэффициент передачи | Коэффициент отражения |
| от 10 МГц до 2 ГГц включ. | 48 | 40 | 48 | ±0,10 | ±0,04 |
| св. 2 ГГц до 13,5 ГГц включ. | 44 | 30 | 44 | ±0,11 | ±0,04 |
| св.13,5 ГГц до 26,5 ГГц | 44 | 30 | 44 | ±0,12 | ±0,05 |
|
Корректированные характеристики для моделей AV3672C/D, дБ: |
|||||
| от 10 МГц до 2 ГГц включ. | 42 | 36 | 42 | ±0,10 | ±0,04 |
| св. 2 ГГц до 13,5 ГГц включ. | 42 | 31 | 42 | ±0,11 | ±0,04 |
| св.13,5 ГГц до 40 ГГц включ. | 38 | 28 | 37 | ±0,16 | ±0,03 |
| св.40 ГГц до 50 ГГц | 36 | 27 | 35 | ±0,20 | ±0,04 |
| Время спада/нарастания импульсной характеристики по уровню 10%/90%, нс, не более (только для опции 008) | 30 | ||||
| Коэффициент переключения импульсной модуляции (только для опции 008), дБ, не менее: | |||||
| от 10 МГц до 4 ГГц включ. | 64 | ||||
| св. 4 ГГц до 40 ГГц включ. | 80 | ||||
| св. 40 ГГц до 50 ГГц | 80 | ||||
| Напряжение питания от сети переменного тока частотой от 47 до 63 Гц, В | от 198 до 264 | ||||
| Потребляемая мощность от сети переменного тока, ВА, не более AV3672A/B AV3672C/D |
400 500 |
||||
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре 25 °С, % - атмосферное давление, кПа |
от 15 до 25; до 80; от 84 до 106,7 |
||||
| Габаритные размеры (длина х ширина х высота), мм, не более AV3672A/B AV3672C/D |
426×266×550 426×266×600 |
||||
| Масса, кг, не более: AV3672A/B AV3672C/D |
42 47 |
||||
| Модели | Описание |
| AV3672A | Векторный анализатор, 10 МГц - 13,5 ГГц |
| AV3672B | Векторный анализатор, 10 МГц - 26,5 ГГц |
| AV3672C | Векторный анализатор, 10 МГц - 43,5 ГГц |
| AV3672D | Векторный анализатор, 10 МГц - 50 ГГц |
