Описание

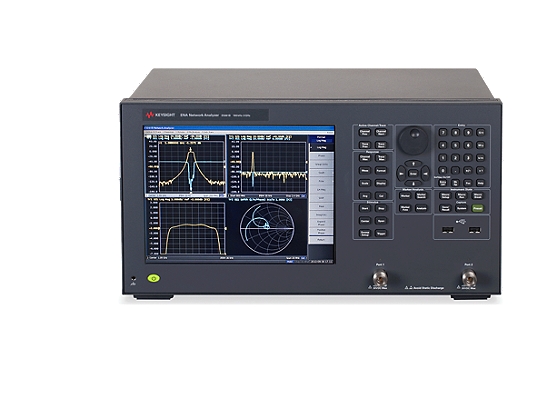

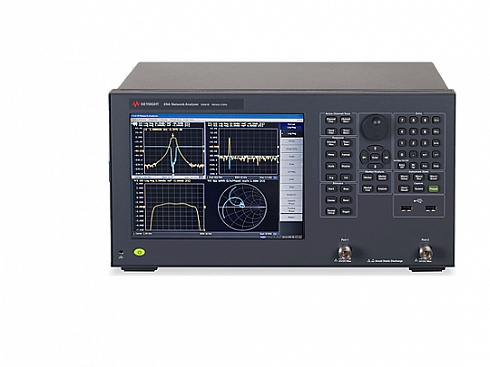

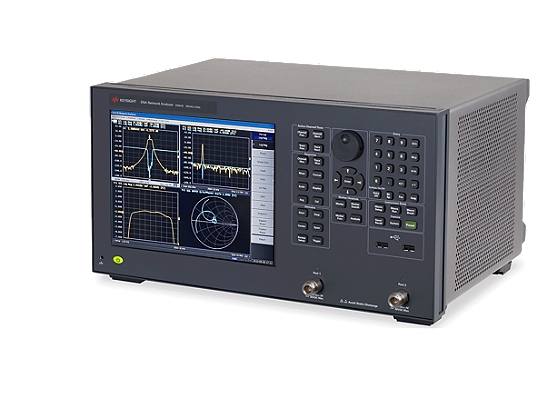

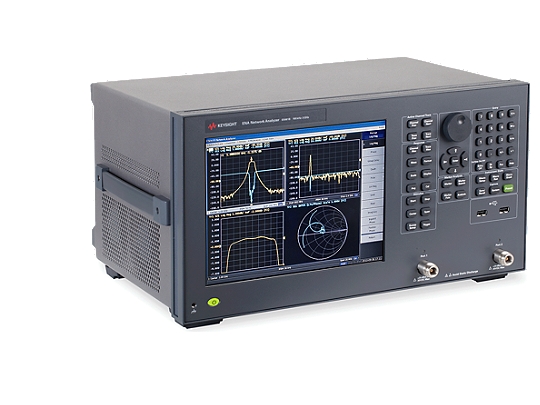

Keysight E5061B удовлетворяет широкий спектр потребностей в измерениях электронных компонентов и схем от низких до высоких частот. E5061B - идеальное решение для приложений в таких отраслях, как беспроводная связь, аэрокосмическая и оборонная промышленность, компьютеры, медицина, автомобилестроение, кабельное телевидение и многие другие.
- Возможность выбора конфигурации, наилучшим образом отвечающей потребностям тестирования: диапазон частот от 100 кГц до 1,5 ГГц или 3 ГГц, 2 измерительных порта, импеданс 50 Ом или 75 Ом, измерение параметров передачи/отражения или S-параметров
- Решение широкого круга задач тестирования в диапазоне низких и высоких частот (опция 3L5/3L4/3L3): диапазон частот от 5 Гц до 3 ГГц, 2 измерительных порта, импеданс 50 Ом, измерение S-параметров, порт измерения амплитудно-фазовых характеристик, встроенный источник постоянного напряжения смещения

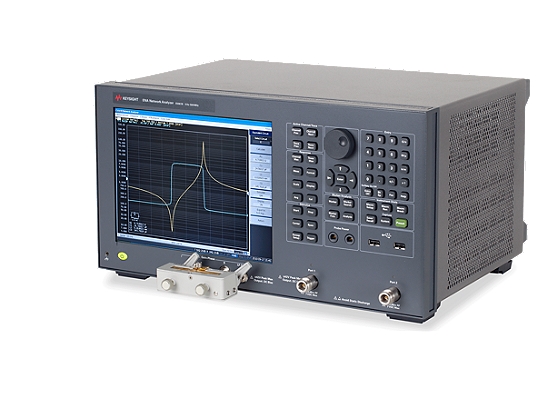

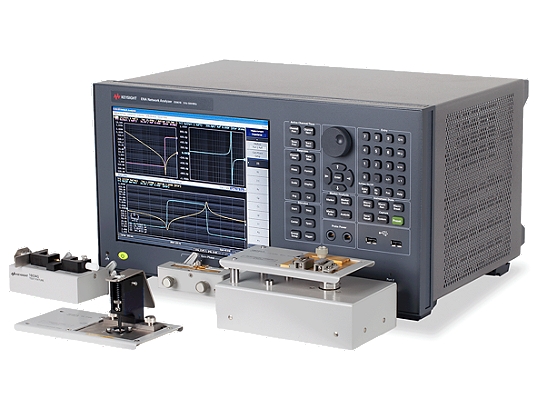

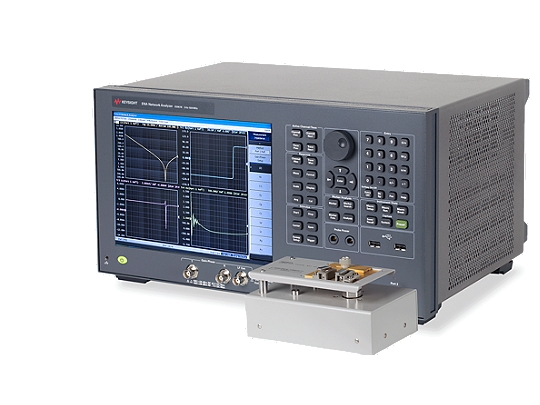

- Совместный анализ цепей и импеданса с помощью одного прибора при использовании опций 3L5/3L4/3L3 и 005
Характеристики
Характеристика | Значение |
Максимальная частота | 3 ГГц |
Динамический диапазон | 120 дБ |
Выходная мощность | 10 дБм |
Зашумленность графика | - |
Количество встроенных портов | 2 порта |
Гармоники | –25 дБн |
Минимальный уровень шумов | - |
Максимальная скорость (201 точка, 1 развертка) | 9 мс |
Приложения | - |
Компоненты | Кабели |
Усилители | |
Резонаторы | |
Преобразователи пост. тока/Схемы разводки питания | |
Антенны/Катушки/RFID | |
Фильтры | |
RLC компоненты | |
Настольные | Да |
Операционная система | Windows 10 |
Документы
Keysight E5061B Brochure
4.8 Мб
Описание
Опции | Описание |
E5061B-820 | Добавить компьютерную мышь |
E5061B-810 | Добавить клавиатуру |
E5061B-1CP | Набор для монтажа в стойку с ручками |
E5061B-1CN | Набор ручек на переднюю панель |
E5061B-1CM | Набор для монтажа в стойку |
E5061B-720 | Добавить набор 50 Ом резисторов |
E5061B-1E5 | Прецизионный опорный генератор |
E5061B-020 | Стандартный жесткий диск |
E5061B-010 | Функция измерений во временной области / Fault Location Analysis |
E5061B-005 | Анализ импеданса для E5061B ENA LF-RF ВАЦ (Опция 005) |
E5061B-006 | Анализ беспроводной передачи мощности |
E5061B-A6J | ANSI Z540-1-1994 калибровка |
E5061B-1A7 | Калибровка с отчетом о погрешностях |
E5061B-721 | Добавить интерфейс GPIB |
E5061B-731 | Добавить Handler IO |
R-50C-011-3 | План калибровки Keysight - 3 года |
R-50C-011-5 | План калибровки Keysight - 5 лет |
R-50C-011-7 | План калибровки Keysight - 7 лет |
R-50C-011-10 | План калибровки Keysight - 10 лет |
R-50C-066-3 | Российская метрологическая поверка - три года |
R-50C-066-5 | Российская метрологическая поверка - пять лет |
R-51B-001-5Z | Гарантийный план - Keysight - 5 лет |
R-51B-001-7Z | Гарантийный план - Keysight - 7 лет |
R-51B-001-10Z | Гарантийный план - Keysight - 10 лет |
E5061BU-237 | Апгрейд от 75 Ом 3 ГГц Перед./Отр. - 75 Ом 3 ГГц S-парам. |
E5061BU-235 | Апгрейд от 50 Ом 3 ГГц Перед./Отр. - 50 Ом 3 ГГц S-парам. |
E5061BU-217 | Апгрейд от 75 Ом 1.5 ГГц Перед./Отр. - 75 Ом 1.5 ГГц S-парам. |
E5061BU-215 | Апгрейд от 50 Ом 1.5 ГГц Перед./Отр. - 50 Ом 1.5 ГГц S-парам. |
E5061BU-1E5 | Добавить прецизионный опорный генератор |
E5061BU-137 | Апгрейд от 75 Ом 1.5 ГГц Перед./Отр. - 75 Ом 3 ГГц Перед./Отр. |
E5061BU-135 | Апгрейд от 50 Ом 1.5 ГГц Перед./Отр. - 50 Ом 3 ГГц Перед./Отр. |
E5061BU-037 | Апгрейд от 75 Ом 1.5 ГГц S-парам. - 75 Ом 3 ГГц S-парам. |
E5061BU-035 | Апгрейд от 50 Ом 1.5 ГГц S-парам. - 50 Ом 3 ГГц S-парам. |
E5061BU-040 | Апгрейд CPU/ OS, от WinXp на Win7, для E5061B |
E5061BU-353 | Апгрейд от 500 МГц - 3 ГГц |
E5061BU-354 | Апгрейд от 1.5 ГГц - 3 ГГц |
E5061BU-343 | Апгрейд от 500 МГц - 1.5 ГГц |
E5061BU-721 | Добавить интерфейс GPIB |
E5061BU-731 | Добавить Handler IO |
E5061BU-041 | Апгрейд цифрового H/W, от WinXp, Win7на Win-10, для E5061B RF ВАЦ |
E5061BU-042 | Апгрейд цифрового H/W, от WinXp, Win7 - Win-10, для E5061B LF-RF ВАЦ |
E5061BU-611 | Улучшение опции защиты от повышенной мощности 75 Ом |
E5061BU-612 | Улучшение опции защиты от повышенной мощности 50 Ом |
E5061BU-006 | Анализ беспроводной передачи мощности для E5061B-215/235/3L5 |
Модели
Модели | Описание |
E5061B-115 | Анализатор цепей серии, измерители коэф. отражения/передачи, 100 кГц - 1.5 ГГц, 50 Ом импеданс |
E5061B-117 | Анализатор цепей серии, измерители коэф. отражения/передачи 100 кГц - 1.5 ГГц, 75 Ом импеданс |
E5061B-135 | Анализатор цепей серии , измерители коэф. отражения/передачи 100 кГц - 3 ГГц, 50 Ом импеданс |
E5061B-137 | Анализатор цепей серии, измерители коэф. отражения/передачи, 100 кГц - 3 ГГц, 75 Ом импеданс |
E5061B-215 | Анализатор цепей серии 100 кГц - 1.5 ГГц, 50 Ом импеданс |
E5061B-217 | Анализатор цепей серии 100 кГц - 1.5 ГГц, 75 Ом импеданс |
E5061B-235 | Анализатор цепей серии 100 кГц - 3 ГГц, 50 Ом импеданс |
E5061B-237 | Анализатор цепей серии 100 кГц - 3 ГГц, 75 Ом импеданс |
E5061B-3L3 | Анализатор цепей серии НЧ/СВЧ-диапазонов с инжектором тока 5 Гц - 500 МГц |
E5061B-3L4 | Анализатор цепей серии НЧ/СВЧ-диапазонов с инжектором тока, 5 Гц - 1.5 ГГц |
E5061B-3L5 | Анализатор цепей НЧ-СВЧ ВАЦ с инжектором тока, 5 Гц - 3 ГГц |
