Описание

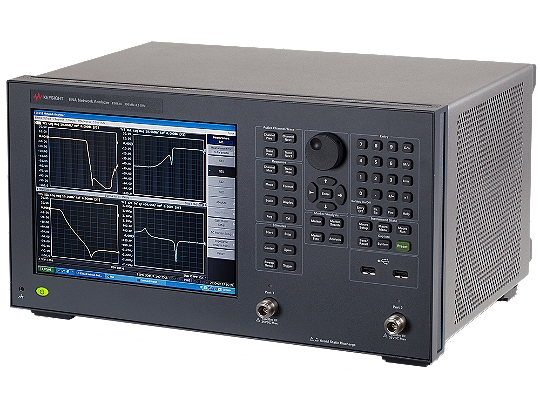

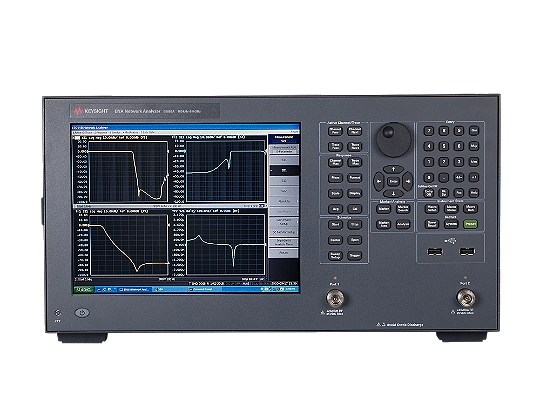

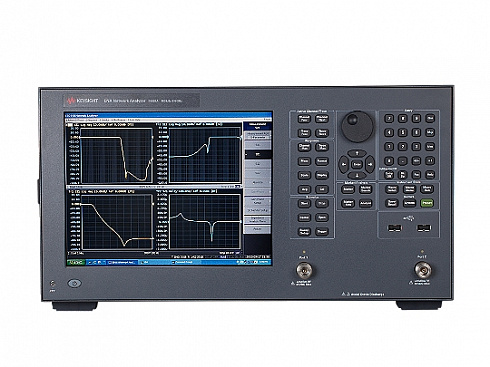

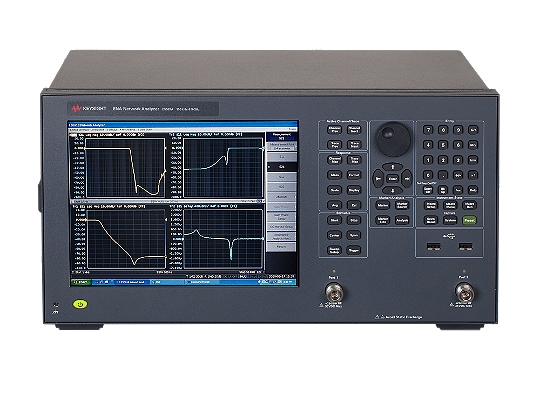

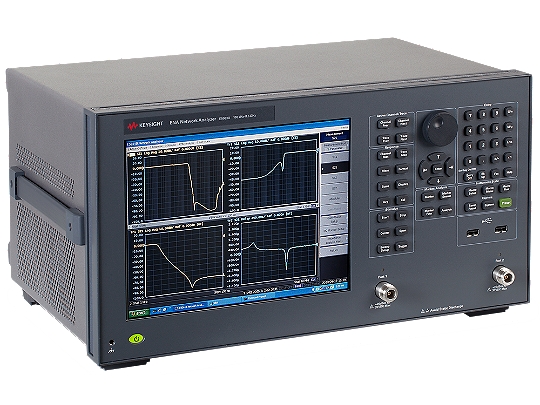

Keysight E5063A серии ENA – это приемлемый по цене лабораторный векторный анализатор цепей для тестирования простых пассивных компонентов, таких как антенны, фильтры, кабели или разъемы, в диапазоне частот до 18 ГГц. В нем используется выверенная измерительная система приборов серии ENA, устанавливающих новый отраслевой стандарт для повышения эффективности и производительности. Анализатор готов к модернизации по мере развития технологий.
Особенности:
- Тестирования широкой номенклатуры компонентов с универсальным комплектом для измерения S-параметров с двумя портами 50 Ом
- Расширение возможностей измерений с опцией 010 для анализа во временной области
- Упрощение разработки и проектирования печатных плат благодаря специализированному интерфейсу пользователя в опции 011
- Значительное повышение эффективности и производительности благодаря согласованной системе измерений
- Опции для обновления и модернизации в любое время
По сравнению с традиционными решениями, в которых используются стробоскопические осциллографы, анализатор E5063A обеспечивает три важных преимущества при проектировании и тестировании печатных плат:
- Более высокая точность, воспроизводимость и стабильность результатов измерений
- Поддержка большего количества языков интерфейса
- Более высокая устойчивость к электростатическим разрядам
Характеристики
Характеристика | Значение |
Максимальная частота | 18 ГГц |
Динамический диапазон | 117 dB |
Выходная мощность | 0 дБм |
Зашумленность графика | - |
Количество встроенных портов | 2 порта |
Минимальный уровень шумов | - |
Максимальная скорость (201 точка, 1 развертка) | 9 мс |
Приложения | - |
Компоненты | Антенны |
Печатные платы | |
Фильтры | |
Настольные | Да |
Операционная система | Windows 10 |
Документы
Keysight E5063A Brochure
2.3 Мб
Описание
Опции | Описание |
E5063A-820 | Добавить компьютерную мышь |
E5063A-810 | Добавить клавиатуру |
E5063A-1CP | Набор для монтажа в стойку с ручками |
E5063A-1CN | Набор ручек на переднюю панель |
E5063A-1CM | Набор для монтажа в стойку |
E5063A-019 | Стандартный жесткий диск |
E5063A-A6J | ANSI Z540-1-1994 калибровка |
E5063A-1A7 | Калибровка с отчетом о погрешностях |
E5063A-011 | Функция измерений во временной области/Функция помощника измерений |
E5063A-010 | Функция измерений во временной области |
E5063A-006 | Анализ беспроводной передачи мощности |
E5063A-721 | Добавить интерфейс GPIB |
E5063A-731 | Добавить Handler IO |
R-50C-011-3 | План калибровки Keysight - 3 года |
R-50C-011-5 | План калибровки Keysight - 5 лет |
R-50C-011-7 | План калибровки Keysight - 7 лет |
R-50C-011-10 | План калибровки Keysight - 10 лет |
R-50C-016-3 | Keysight калибровка и отчет о погрешностях - 3 года |
R-50C-016-5 | Keysight калибровка и отчет о погрешностях - 5 лет |
R-50C-066-3 | Российская метрологическая поверка - три года |
R-50C-066-5 | Российская метрологическая поверка - пять лет |
R-51B-001-5Z | Гарантийный план - Keysight - 5 лет |
R-51B-001-7Z | Гарантийный план - Keysight - 7 лет |
R-51B-001-10Z | Гарантийный план - Keysight - 10 лет |
E5063AU-011 | Функция измерений во временной области/Функция помощника измерений |
E5063AU-010 | Функция измерений во временной области |
E5063AU-006 | Анализ беспроводной передачи мощности |
E5063AU-285 | Апгрейд от 4.5 ГГц - 8.5 ГГц |
E5063AU-2H5 | Апгрейд от 4.5 ГГц - 18 ГГц |
E5063AU-2H6 | Апгрейд от 8.5 ГГц - 18 ГГц |
E5063AU-210 | Апгрейд от 500 МГц - 1.5ГГц |
E5063AU-230 | Апгрейд от 500 МГц - 3 ГГц |
E5063AU-231 | Апгрейд от 1.5 ГГц - 3 ГГц |
E5063AU-240 | Апгрейд от 500 МГц - 4.5 ГГц |
E5063AU-241 | Апгрейд от 1.5 ГГц - 4.5 ГГц |
E5063AU-243 | Апгрейд от 3 ГГц - 4.5 ГГц |
E5063AU-260 | Апгрейд от 500 МГц - 6.5 ГГц |
E5063AU-261 | Апгрейд от 1.5 ГГц - 6.5 ГГц |
E5063AU-263 | Апгрейд от 3 ГГц - 6.5 ГГц |
E5063AU-265 | Апгрейд от 4.5 ГГц - 6.5 ГГц |
E5063AU-280 | Апгрейд от 500 МГц - 8.5 ГГц |
E5063AU-281 | Апгрейд от 1.5 ГГц - 8.5 ГГц |
E5063AU-283 | Апгрейд от 3 ГГц - 8.5 ГГц |
E5063AU-286 | Апгрейд от 6.5 ГГц - 8.5 ГГц |
E5063AU-2D0 | Апгрейд от 500 МГц - 14 ГГц |
E5063AU-2D1 | Апгрейд от 1.5 ГГц - 14 ГГц |
E5063AU-2D3 | Апгрейд от 3 ГГц - 14 ГГц |
E5063AU-2D5 | Апгрейд от 4.5 ГГц - 14 ГГц |
E5063AU-2D6 | Апгрейд от 6.5 ГГц - 14 ГГц |
E5063AU-2D8 | Апгрейд от 8.5 ГГц - 14 ГГц |
E5063AU-2H0 | Апгрейд от 500 МГц - 18 ГГц |
E5063AU-2H1 | Апгрейд от 1.5 ГГц - 18 ГГц |
E5063AU-2H3 | Апгрейд от 3 ГГц - 18 ГГц |
E5063AU-2H7 | Апгрейд от 6.5 ГГц - 18 ГГц |
E5063AU-2HD | Апгрейд от 14 ГГц - 18 ГГц |
E5063AU-721 | Добавить интерфейс GPIB |
E5063AU-731 | Добавить Handler IO |
E5063AU-040 | Upgrade digital H/W, from Win7 - Втin-10 for COMe CPU |
E5063AU-041 | Upgrade digital H/W, from Win7 - Втin-10 for Flex-ATX CPU |
Модели
Модели | Описание |
E5063A-205 | Анализатор цепей 2-х портовый, 100 кГц - 500 МГц |
E5063A-215 | Анализатор цепей 2-х портовый, 100 кГц - 1,5 ГГц |
E5063A-235 | Анализатор цепей серии E5063A, 2-х портовый, 100 кГц - 3 ГГц |
E5063A-245 | Анализатор цепей 2-х портовый, 100 кГц - 4,5 ГГц |
E5063A-265 | Анализатор цепей серии E5063A, 2-х портовый 100 кГц - 6.5 ГГц |
E5063A-285 | Анализатор цепей 2-х портовый, 100 кГц - 8,5 ГГц |
E5063A-2D5 | Анализатор цепей серии E5063A, 2-х портовый 100 кГц - 14 ГГц |
E5063A-2H5 | Анализатор цепей 2-х портовый, 100 кГц - 18 ГГц |
