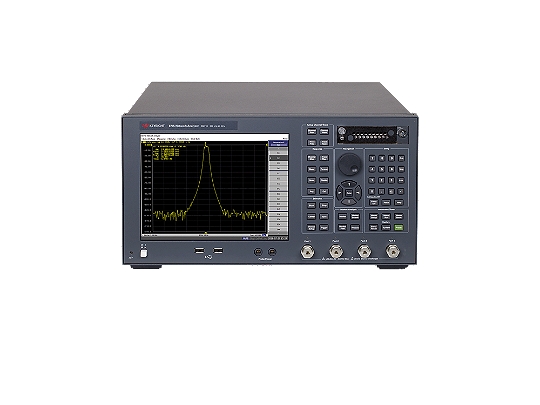

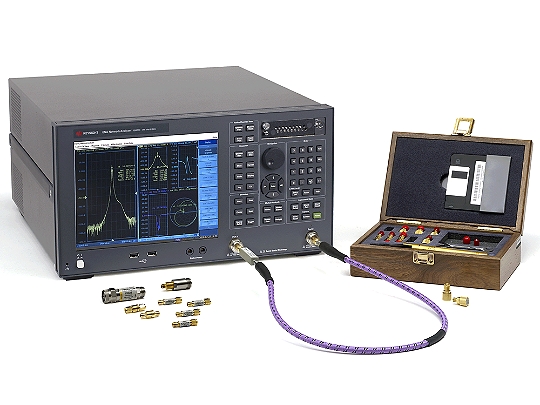

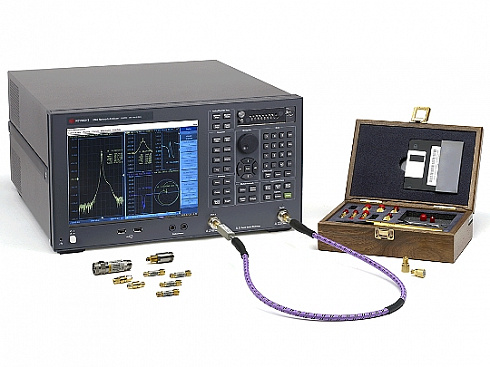

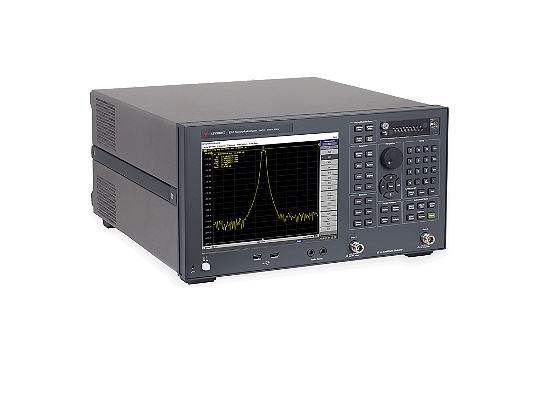

Векторный анализатор цепей Keysight E5071C серии ENA с диапазоном частот от 9 кГц до 20 ГГц
Подробнее
Описание
Векторный анализатор цепей Keysight E5071C серии ENA открывает новые горизонты скорости, точности и универсальности. Обладающий широким спектром измерительных возможностей, анализатор E5071C серии ENA предлагает скорость и гибкость решения задач тестирования при проектировании и на производстве в таких областях, как беспроводная связь, автомобилестроение, производство полупроводниковых приборов и медицинского оборудование.
Особенности:
- Широкий диапазон частот от 9 кГц до 4,5/6,5/8,5/14/20 ГГц
- Гибкая многопортовая конфигурация – до 22 портов с E5092A

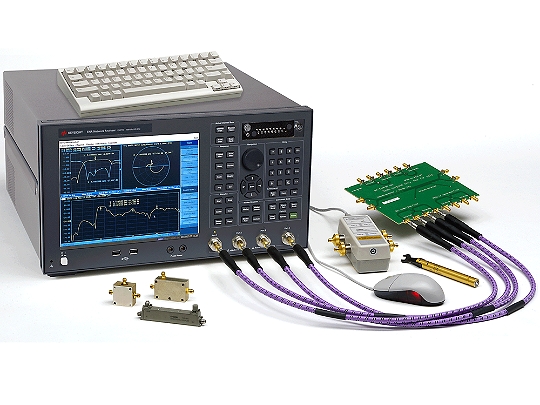

- Универсальное применение с 2 или 4 портами
- Широкий динамический диапазон 130 дБ, высокая скорость измерений – 8 мс, превосходная температурная стабильность 0,005 дБ/°C
- Встроенная среда программирования VBA обеспечивает высокую пропускную способность с возможностью создания специализированных интерфейсов пользователя
- Полное измерение характеристик высокоскоростных последовательных интерфейсов с возможностью расширенного анализа во временной области
- Опции для обновления и модернизации в любое время
Характеристики
| Характеристика | Значение |
| Максимальная частота | 20 ГГц |
| Динамический диапазон | 123 дБ |
| Выходная мощность | 10 дБм |
| Зашумленность графика | - |
| Количество встроенных портов | 2 или 4 порта |
| Гармоники | –25 дБн |
| Минимальный уровень шумов | - |
| Максимальная скорость (201 точка, 1 развертка) | 5 мс |
| Приложения | - |
| Компоненты | Кабели |
| Смесители/Преобразователи частоты | |
| Усилители | |
| Резонаторы | |
| Настольные | Да |
| Операционная система | Windows 10 |
Документы
Keysight E5071C Brochure
7.1 Мб
Описание
| Опции | Описание |
| E5071C-010 | Функция измерений во временной области |
| E5071C-790 | Функция помощника измерений |
| E5071C-008 | Режим отстройки частоты |
| E5071C-TDR | Расширенная функция измерений во временной области |
| E5071C-UNQ | Стандартный опорный генератор |
| E5071C-1E5 | Прецизионный опорный генератор |
| E5071C-1A7 | Калибровка с отчетом о погрешностях |
| E5071C-A6J | ANSI Z540-1-1994 калибровка |
| E5071C-017 | Съемный жесткий диск |
| E5071C-019 | Стандартный жесткий диск |
| E5071C-1CM | Набор для монтажа в стойку |
| E5071C-1CN | Набор ручек на переднюю панель |
| E5071C-1CP | Набор для монтажа в стойку с ручками |
| E5071C-810 | Добавить клавиатуру |
| E5071C-820 | Добавить компьютерную мышь |
| R-50C-011-3 | План калибровки Keysight - 3 года |
| R-50C-011-5 | План калибровки Keysight - 5 лет |
| R-50C-011-7 | План калибровки Keysight - 7 лет |
| R-50C-011-10 | План калибровки Keysight - 10 лет |
| R-50C-011-MU-3 | Калибровка + отчет о погрешностях - 3 года |
| R-50C-011-MU-5 | Калибровка + отчет о погрешностях - 5 лет |
| R-50C-016-3 | Keysight калибровка и отчет о погрешностях - 3 года |
| R-50C-016-5 | Keysight калибровка и отчет о погрешностях - 5 лет |
| R-50C-066-1 | Российская метрологическая поверка - один раз |
| R-50C-066-3 | Российская метрологическая поверка - три года |
| R-50C-066-5 | Российская метрологическая поверка - пять лет |
| R-51B-001-3C | Гарантийный план - Keysight - 3 года |
| R-51B-001-5C | Гарантийный план - Keysight - 5 лет |
| R-51B-001-7C | Гарантийный план - Keysight - 7 лет |
| R-51B-001-10C | Гарантийный план - Keysight - 10 лет |
| E5071CU-485 | From 4.5 ГГц - 8.5 ГГц for E5071C-445 |
| E5071CU-480 | From 4.5 ГГц - 8.5 ГГц for E5071C-440 |
| E5071CU-304 | Количество портов С 2 портов на 4 портов для E5071C-2K5 для WinXp |
| E5071CU-303 | Количество портов С 2 портов на 4 портов для E5071C-285 для WinXp |
| E5071CU-302 | Количество портов С 2 портов на 4 портов для E5071C-280 для WinXp |
| E5071CU-301 | Количество портов С 2 портов на 4 портов для E5071C-245 для WinXp |
| E5071CU-300 | Количество портов С 2 портов на 4 портов для E5071C-240 для WinXp |
| E5071CU-2K5 | С 8.5 ГГц на 20 ГГц для E5071C-280/285 для WinXp |
| E5071CU-285 | С 4.5 ГГц на 8.5 ГГц для E5071C-245 |
| E5071CU-280 | С 4.5 ГГц на 8.5 ГГц для E5071C-240 |
| E5071CU-203 | Нижнего частотного диапазона Апгрейд от 100 кГц на 9 кГц для E5071C-485 |
| E5071CU-202 | Нижнего частотного диапазона Апгрейд от 100 кГц на 9 кГц для E5071C-445 |
| E5071CU-201 | Нижнего частотного диапазона Апгрейд от 100 кГц на 9 кГц для E5071C-285 |
| E5071CU-200 | Нижнего частотного диапазона Апгрейд от 100 кГц на 9 кГц для E5071C-245 |
| E5071CU-4K5 | С 8.5 ГГц на 20 ГГц для E5071C-480/485 для WinXp |
| E5071CU-1E5 | Добавить прецизионный опорный генератор |
| E5071CU-103 | Добавить инжектор питанияs для E5071C-480 |
| E5071CU-102 | Добавить инжектор питанияs для E5071C-440 |
| E5071CU-101 | Добавить инжектор питанияs для E5071C-280 |
| E5071CU-100 | Добавить инжектор питанияs для E5071C-240 |
| E5071CU-105 | Добавить инжектор питанияs для E5071C-460 |
| E5071CU-104 | Добавить инжектор питанияs для E5071C-260 |
| E5071CU-4K6 | С 14 ГГц на 20 ГГц для E5071C-4D5 |
| E5071CU-4D5 | С 8.5 ГГц на 14 ГГц для E5071C-480/485 для WinXp |
| E5071CU-486 | С 6.5 ГГц на 8.5 ГГц для E5071C-465 |
| E5071CU-481 | С 6.5 ГГц на 8.5 ГГц для E5071C-460 |
| E5071CU-465 | С 4.5 ГГц на 6.5 ГГц для E5071C-445 |
| E5071CU-460 | С 4.5 ГГц на 6.5 ГГц для E5071C-440 |
| E5071CU-307 | С 2 портов на 4 портов для E5071C-2D5 для WinXp |
| E5071CU-306 | С 2 портов на 4 портов для E5071C-265 для WinXp |
| E5071CU-305 | С 2 портов на 4 портов для E5071C-260 для WinXp |
| E5071CU-2K6 | С 14 ГГц на 20 ГГц для E5071C-2D5 |
| E5071CU-2D5 | С 8.5 ГГц на 14 ГГц для E5071C-280/285 для WinXp |
| E5071CU-286 | С 6.5 ГГц на 8.5 ГГц для E5071C-265 |
| E5071CU-281 | С 6.5 ГГц на 8.5 ГГц для E5071C-260 |
| E5071CU-265 | С 4.5 ГГц на 6.5 ГГц для E5071C-245 |
| E5071CU-260 | С 4.5 ГГц на 6.5 ГГц для E5071C-240 |
| E5071CU-205 | Нижнего частотного диапазона С 100 кГц на 9 кГц для E5071C-465 |
| E5071CU-204 | Нижнего частотного диапазона С 100 кГц на 9 кГц для E5071C-265 |
| E5071CU-043 | Апгрейд модуля цифрового HW, С WinXp на Win7 для E5071C-xD5, xK5 |
| E5071CU-044 | Апгрейд модуля цифрового HW, С WinXp на Win7 для E5071C-x4x, x6x, x8x |
| E5071CU-058 | Твердотельный жесткий диск SATA с Win7 |
| E5071CU-2D7 | С 8.5 ГГц на 14 ГГц для E5071C-280/285 для Win7 |
| E5071CU-2K7 | С 8.5 ГГц на 20 ГГц для E5071C-280/285 для Win7 |
| E5071CU-370 | Количество портов С 2 портов на 4 портов для E5071C-240 для Win7 |
| E5071CU-371 | Количество портов С 2 портов на 4 портов для E5071C-245 для Win7 |
| E5071CU-373 | Количество портов С 2 портов на 4 портов для E5071C-285 для Win7 |
| E5071CU-372 | Количество портов С 2 портов на 4 портов для E5071C-280 для Win7 |
| E5071CU-374 | Количество портов С 2 портов на 4 портов для E5071C-2K5 для Win7 |
| E5071CU-375 | С 2 портов на 4 портов для E5071C-260 для Win7 |
| E5071CU-376 | С 2 портов на 4 портов для E5071C-265 для Win7 |
| E5071CU-377 | С 2 портов на 4 портов для E5071C-2D5 для Win7 |
| E5071CU-4D7 | С 8.5 ГГц на 14 ГГц для E5071C-480/485 для Win7 |
| E5071CU-4K7 | С 8.5 ГГц на 20 ГГц для E5071C-480/485 для Win7 |
Модели
| Модели | Описание |
| E5071C-240 | Анализатор цепей серии 2-х портовый, 9 кГц - 4.5 ГГц без инжектора тока |
| E5071C-245 | Анализатор цепей серии 2-х портовый, 100 кГц - 4.5 ГГц с инжектором тока |
| E5071C-260 | Анализатор цепей серии 2-х портовый, 9 кГц - 6.5 ГГц без инжектора тока |
| E5071C-265 | Анализатор цепей серии 2-х портовый, 100 кГц - 6.5 ГГц с инжектором тока |
| E5071C-280 | Анализатор цепей серии 2-х портовый, 9 кГц - 8.5 ГГц без инжектора тока |
| E5071C-285 | Анализатор цепей серии 2-х портовый, 100 кГц - 8.5 ГГц с инжектором тока |
| E5071C-2D5 | Анализатор цепей серии 2-х портовый, 300 кГц - 14 ГГц с инжектором тока |
| E5071C-2K5 | Анализатор цепей серии 2-х портовый, 300 кГц - 20 ГГц с инжектором тока |
| E5071C-440 | Анализатор цепей серии 4-х портовый, 9 кГц - 4.5 ГГц без инжектора тока |
| E5071C-445 | Анализатор цепей серии 4-х портовый, 100 кГц - 4.5 ГГц с инжектором тока |
| E5071C-460 | Анализатор цепей серии 4-х портовый, 9 кГц - 6.5 ГГц без инжектора тока |
| E5071C-465 | Анализатор цепей серии 4-х портовый, 100 кГц - 6.5 ГГц с инжектором тока |
| E5071C-480 | Анализатор цепей серии 4-х портовый, 9 кГц - 8.5 ГГц без инжектора тока |
| E5071C-485 | Анализатор цепей серии 4-х портовый, 100 кГц - 8.5 ГГц с инжектором тока |
| E5071C-4D5 | Анализатор цепей серии 4-х портовый, 300 кГц - 14 ГГц с инжектором тока |
| E5071C-4K5 | Анализатор цепей серии 4-х портовый, 300 кГц - 20 ГГц с инжектором тока |
