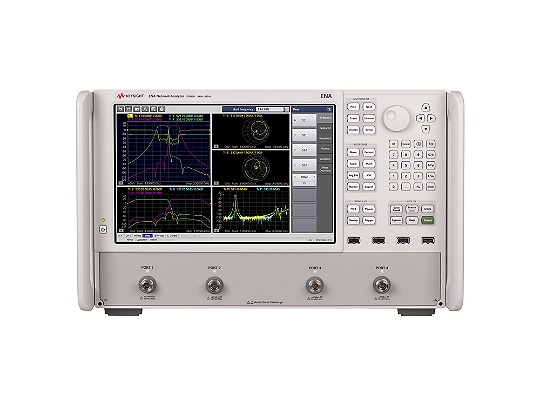

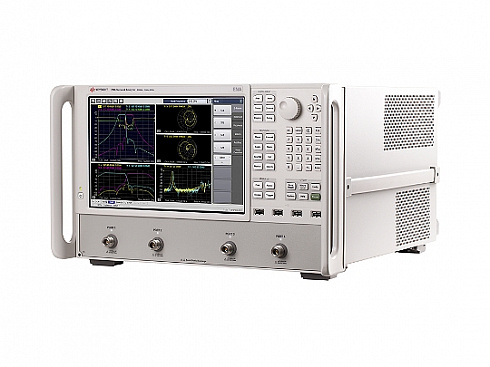

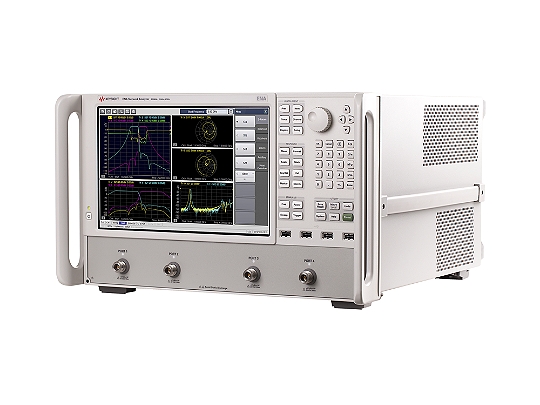

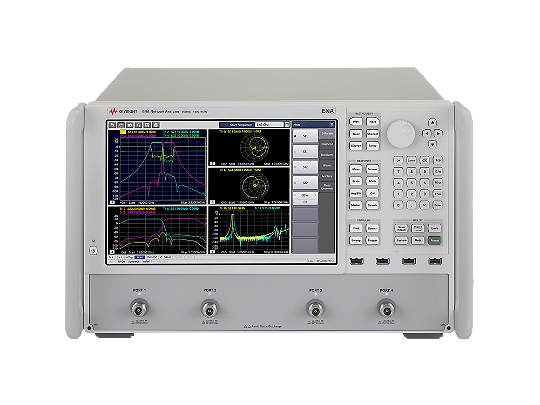

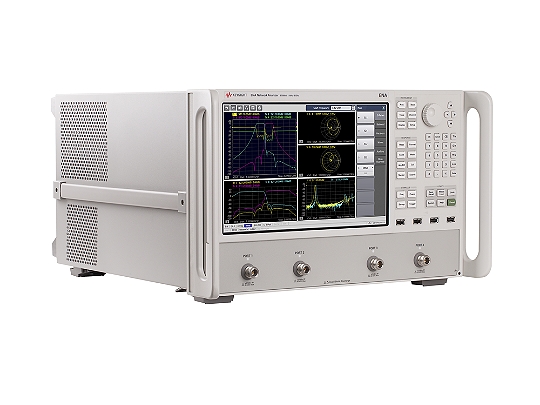

Векторный анализатор цепей серии ENA Keysight E5080A с диапазоном частот от 9 кГц до 9 ГГц
Подробнее
Описание
Keysight E5080A - векторный анализатор цепей следующего поколения, обеспечивающий исключительную производительность, гибкость и удобство использования для тестирования антенн, фильтров, кабелей, балансных / дифференциальных компонентов, усилителей и смесителей. Благодаря интуитивно понятному сенсорному интерфейсу E5080A поможет вам упростить процесс измерения и достичь лучших результатов за меньшее время.
E5080A – это векторный анализатор цепей с широкими функциональными возможностями, сочетающий в едином корпусе 2- или 4-портовый встроенный измерительный блок для измерений S-параметров, источник радиочастотных сигналов на основе синтезатора частот для подачи входного воздействия на исследуемые устройства (ИУ), твердотельный накопитель данных и LCD сенсорный дисплей с диагональю 12.1”.
- Диапазон частот от 9 кГц до 4,5 ГГц, 6,5 ГГц или 9 ГГц; 2 или 4 измерительных порта, 50 Ом
- Широкий динамический диапазон: до 152 дБ (тип.)
- Высокая скорость измерений: 3 мс (401 точка)
- Низкий уровень зашумленности графика: 0,0005 дБ СКЗ (тип.)
- Высокая температурная стабильность: 0,005 дБ/°C
- Широкий диапазон выходной мощности источника: от –90 дБ до +15 дБ (норм.)
- Интуитивно понятный графический пользовательский интерфейс на основе большого сенсорного экрана высокого разрешения с диагональю 30,7 см (12,1 дюйма)
- Совместимость по программным кодам с анализаторами цепей E5071C и 8753
Характеристики
| Характеристика | Значение |
| Максимальная частота | 9 ГГц |
| Динамический диапазон | 135 дБ |
| Выходная мощность | 15 дБм |
| Зашумленность графика | - |
| Количество встроенных портов | 2 или 4 порта |
| Гармоники | –20 дБн |
| Минимальный уровень шумов | - |
| Максимальная скорость (201 точка, 1 развертка) | 2 мс |
| Приложения | - |
| Компоненты | Кабели |
| Антенны | |
| Смесители/Преобразователи частоты | |
| Фильтры/Дуплексеры | |
| Усилители | |
| Резонаторы | |
| Соединители | |
| Isolators | |
| Switches | |
| Настольные | Да |
Документы
Keysight E5080A E5092A Брошюра
763.4 Кб
Описание
| Опции | Описание |
| E5080AU-790 | Функция помощника измерений |
| E5080AU-010 | Функция измерений во временной области для E5080A |
| E5080AU-009 | Режим отстройки частоты для E5080A |
| E5080AU-465 | Апгрейд от 4.5 ГГц - 6.5 ГГц для E5080A-445 |
| E5080AU-406 | Апгрейд с 2-х портового на 4-х портовый E5080A-265 |
| E5080AU-404 | Апгрейд с 2-х портового на 4-х портовый E5080A-245 |
| E5080AU-296 | Апгрейд от 6.5 ГГц - 9 ГГц for E5080A-265 |
| E5080AU-295 | Апгрейд от 4.5 ГГц - 9 ГГц for E5080A-245 |
| E5080AU-265 | Апгрейд от 4.5 ГГц - 6.5 ГГц for E5080A-245 |
| E5080AU-1E5 | Добавить прецизионный опорный генератор |
| E5080AU-018 | Запасной SSD |
| E5080AU-017 | Апгрейд - съемный жесткий диск |
| E5080AU-496 | Апгрейд от 6.5 ГГц - 9 ГГц for E5080A-465 |
| E5080AU-495 | Апгрейд от 4.5 ГГц - 9 ГГц for E5080A-445 |
| E5080AU-409 | Апгрейд с 2-х портового на 4-х портовый E5080A-295 |
| R-50C-066-5 | Российская метрологическая поверка - пять лет |
| R-50C-066-3 | Российская метрологическая поверка - три года |
| R-50C-016-5 | Keysight калибровка и отчет о погрешностях - 5 лет |
| R-50C-016-3 | Keysight калибровка и отчет о погрешностях - 3 года |
| R-50C-011-10 | План калибровки Keysight - 10 лет |
| R-50C-011-7 | План калибровки Keysight - 7 лет |
| R-50C-011-5 | План калибровки Keysight - 5 лет |
| R-50C-011-3 | План калибровки Keysight - 3 года |
| R-51B-001-10C | Гарантийный план - Keysight - 10 лет |
| R-51B-001-7C | Гарантийный план - Keysight - 7 лет |
| R-51B-001-5C | Гарантийный план - Keysight - 5 лет |
| R-51B-001-3C | Гарантийный план - Keysight - 3 года |
| E5080A-820 | Добавить компьютерную мышь |
| E5080A-810 | Добавить клавиатуру |
| E5080A-1CP | Набор для монтажа в стойку с ручами |
| E5080A-1CM | Набор для монтажа в стойку без ручек |
| E5080A-019 | Стандартный жесткий диск |
| E5080A-017 | Съемный жесткий диск |
| E5080A-UNQ | Стандартная опорный генератор |
| E5080A-1E5 | Прецизионный опорный генератор |
| E5080A-790 | Функция помощника измерений |
| E5080A-010 | Функция измерений во временной области |
| E5080A-009 | Режим отстройки частоты |
| E5080A-A6J | ANSI Z540-1-1994 калибровка |
| E5080A-1A7 | Калибровка с отчетом о погрешностях |
Модели
| Модели | Описание |
| E5080A-245 | Анализатор цепей серии E5080A, 2-х портовый, 9 кГц - 4,5 ГГц с инжектором тока |
| E5080A-265 | Анализатор цепей серии E5080A, 2-х портовый, 9 кГц - 6,5 ГГц с инжектором тока |
| E5080A-295 | Анализатор цепей серии E5080A, 2-х портовый, 9 кГц - 9 ГГц с инжектором тока |
| E5080A-445 | Анализатор цепей серии E5080A, 4-х портовый, 9 кГц - 4,5 ГГц с инжектором тока |
| E5080A-465 | Анализатор цепей серии E5080A, 4-х портовый, 9 кГц - 6,5 ГГц с инжектором тока |
| E5080A-495 | Анализатор цепей серии E5080A, 4-х портовый, 9 кГц - 9 ГГц с инжектором тока |
