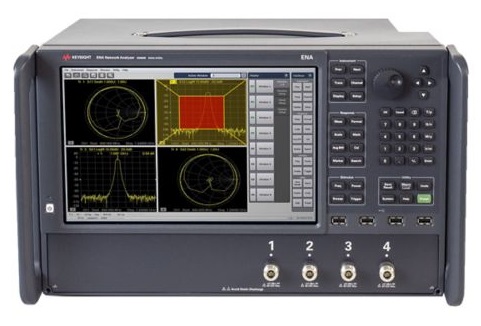

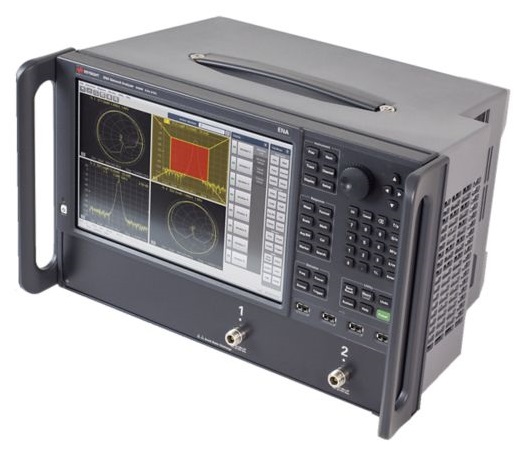

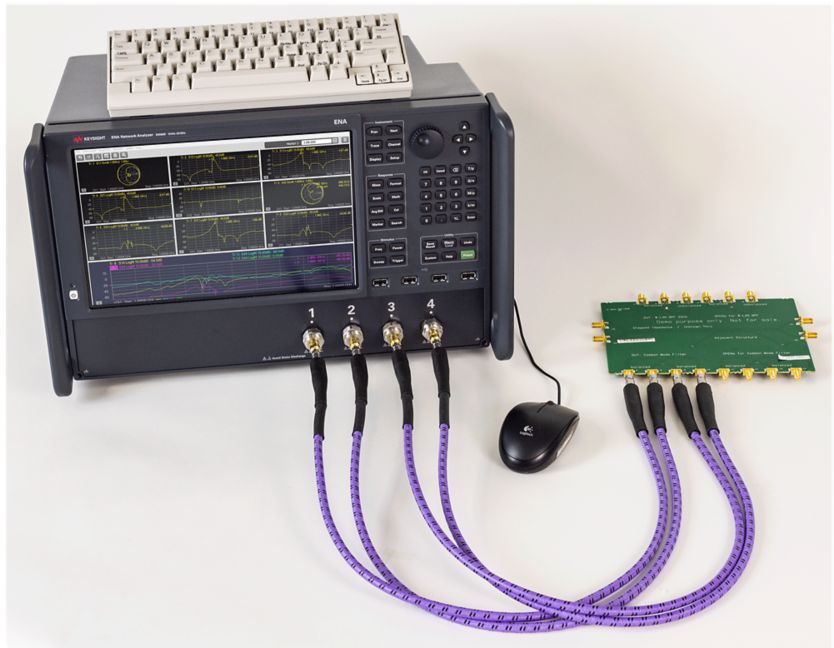

Векторный анализатор цепей Keysight E5080B серии ENA с диапазоном частот от 9 кГц до 53 ГГц
Подробнее
Описание
E5080B обеспечивает выполнение исследований и разработок на частотах до 20 ГГц и расширенную гибкость тестирования. Лучший в своем классе динамический диапазон, низкий уровень шума и температурная стабильность гарантируют надежность.
Особенности:
- Широкий диапазон частот от 9 кГц до 4,5 / 6,5 / 9/14/20 ГГц
- Полностью захватите производительность устройства с широким динамическим диапазоном 140 дБ
- Получите полную характеристику устройства с помощью дополнительных встроенных источников постоянного тока, тройников смещения, генераторов импульсов и импульсных модуляторов
- Последовательное тестирование между НИОКР и производством с теми же командами пользовательского интерфейса и SCPI, что и у высокопроизводительных PNA.
- Повышение пропускной способности за счет выполнения спектрального анализа, измерений импульсных ВЧ-сигналов, измерений векторного смесителя, коэффициента шума и т. Д. На одном приборе
Характеристики
| Количество встроенных портов | 2 или 4 порта |
| Динамический диапазон | 140 дБ |
| Максимальная частота | 20 ГГц (53 ГГц с опцией) |
| Выходная мощность | 10 дБм |
| Зашумленность графика | 0,0015 дБ СКЗ |
| Приложения |
Верификация проекта Универсальное тестирования компонентов Тестирование в процессе производства |
| Компоненты |
Кабели Антенны Смесители/Преобразователи частоты Фильтры/Дуплексеры Усилители |
| Выходная мощность | 10 дБм |
| Температурная стабильность | 0,005 дБ/ ℃ |
| Максимальная скорость (201 точка, 1 развертка) | 2 мс |
Документы
Описание
| Опции | Описание |
| E5080B-240 | 2-х портовый, 9 кГц - 4.5 ГГц, Type-N (f) |
| E5080B-260 | 2-х портовый, 9 кГц - 6.5 ГГц, Type-N (f) |
| E5080B-290 | 2-х портовый, 9 кГц - 9 ГГц, Type-N (f) |
| E5080B-2D0 | 2-х портовый, 9 кГц - 14 ГГц, 3.5 мм (m) |
| E5080B-2K0 | 2-х портовый, 9 кГц - 20 ГГц, 3.5 мм (m) |
| E5080B-2L0 | 2-х портовый, 100 кГц - 26.5 ГГц, 3.5 мм (m) |
| E5080B-2M0 | 2-х портовый, 100 кГц - 32 ГГц, 2.4 мм (m) |
| E5080B-2N0 | 2-х портовый, 100 кГц - 44 ГГц, 2.4 мм (m) |
| E5080B-2P0 | 2-х портовый, 100 кГц - 53 ГГц 1, 1.85 мм (m) |
| E5080B-440 | 4-х портовый, 9 кГц - 4.5 ГГц, Type-N (f) |
| E5080B-460 | 4-х портовый, 9 кГц - 6.5 ГГц, Type-N (f) |
| E5080B-490 | 4-х портовый, 9 кГц - 9 ГГц, Type-N (f) |
| E5080B-4D0 | 4-х портовый, 9 кГц - 14 ГГц, 3.5 мм (m) |
| E5080B-4K0 | 4-х портовый, 9 кГц - 20 ГГц, 3.5 мм (m) |
| E5080B-4L0 | 4-х портовый, 100 кГц - 26.5 ГГц, 3.5 мм (m) |
| E5080B-4M0 | 4-х портовый, 100 кГц - 32 ГГц, 2.4 мм (m) |
| E5080B-4N0 | 4-х портовый, 100 кГц - 44 ГГц, 2.4 мм (m) |
| E5080B-4P0 | 4-х портовый, 100 кГц - 53 ГГц, 1.85 мм (m) |
| E5080B-442 | 4-х портовый, 9 кГц - 4.5 ГГц со вторым источником, Type-N (f) |
| E5080B-462 | 4-х портовый, 9 кГц - 6.5 ГГц со вторым источником, Type-N (f) |
| E5080B-492 | 4-х портовый, 9 кГц - 9 ГГц со вторым источником, Type-N (f) |
| E5080B-4D2 | 4-х портовый, 9 кГц - 14 ГГц со вторым источником, 3.5 мм (m) |
| E5080B-4K2 | 4-х портовый, 9 кГц - 20 ГГц со вторым источником, 3.5 мм (m) |
| E5080B-4L2 | 4-х портовый, 100 кГц - 26.5 ГГц с 2-м источником, 3.5 мм (m) |
| E5080B-4M2 | 4-х портовый, 100 кГц - 32 ГГц с 2-м источником, 2.4 мм (m) |
| E5080B-4N2 | 4-х портовый, 100 кГц - 44 ГГц с 2-м источником, 2.4 мм (m) |
| E5080B-4P2 | 4-х портовый, 100 кГц - 53 ГГц с 2-м источником, 1.85 мм (m) |
| E5080B-090 | Анализатор спектра, 9 kHz to 4.5 ГГц |
| E5080B-091 | Анализатор спектра, 9 кГц - 6.5 ГГц |
| E5080B-092 | Анализатор спектра, 9 кГц - 9 ГГц |
| E5080B-093 | Анализатор спектра, 9 кГц - 14 ГГц |
| E5080B-094 | Анализатор спектра, 9 кГц - 20 ГГц |
| E5080B-095 | Анализатор спектра, 100 кГц - 26.5 ГГц |
| E5080B-096 | Анализатор спектра, 100 кГц - 32 ГГц |
| E5080B-097 | Анализатор спектра, 100 кГц - 44 ГГц |
| E5080B-098 | Анализатор спектра, 100 кГц - 53 ГГц |
| E5080B-120 | Добавить встроенный инжектор питания для 2-х портового E5080B, только для моделей 4.5/6.5/9/14/20 ГГц |
| E5080B-140 | Добавить встроенный инжектор питания для 4-х портового E5080B, только для моделей 4.5/6.5/9/14/20 ГГц |
| E5080B-021 | Добавить встроенный импульсный модулятор для 1-го источника. Требуется прикладное ПО импульсных РЧ-измерений S96025A |
| E5080B-022 | Добавить встроенный импульсный модулятор для 2-го источника. Требуется прикладное ПО импульсных РЧ-измерений S96025A |
| E5080B-1E5 | Добавить встроенный прецизионный опорный генератор |
| E5080B-172 | Добавить GPIB-интерфейс |
| E5080B-175 | Добавляет аналоговый вход/выход DC -источников и 4 входных порта для DC-измерений |
| S96007A | Автоматическая компенсация внешних измерительных оснасток |
| S96010A | Анализ во временной области |
| S96011A | Расширенный функционал анализа во временной области с функцией TDR, вкл. все возможности S96010A |
| S96025A | Базвовый импульсные РЧ-измерений, требуется по крайней мере аппаратная опция 021 |
| S96029A | Измерения коэффициента шума с вектоной коррекцией |
| S96082A | Скалярные измерения смесителя/преобразователя, обеспечивает функцию независимой установки частоты встроенного источника и приемника, конфигурация внешних источников |
| S96083A | Векторный и скалярные измерения смесителей/преобразователей |
| S96084A | Возможности встроенного гетеродина |
| S96086A | Измерения компрессии коэффициента усиления |
| S96090A | Функция аанлизатора спектра, требуется аппаратная опция 09x. |

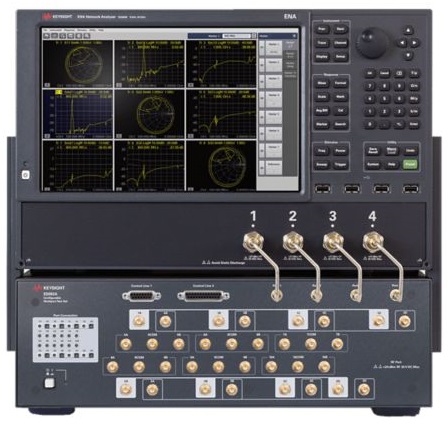

| S94701A/S94702A/KS8400A | Прикладное ПО Automated Measurement Expert (AMX), автоматизированные решение для многопортовых S-параметров измерений в комбинации с E5080B and E5092A2 |
| E5080B-1CM | Набор для монтажа в стойку без ручек |
| E5080B-1CP | Набор для монтажа в стойку с ручками |
| E5080B-181 | Клавиатура |
| E5080B-182 | Компьютерная мышь |
Модели
| Модели | Описание |
| E5080B | Векторный анализатор цепей серии ENA |
