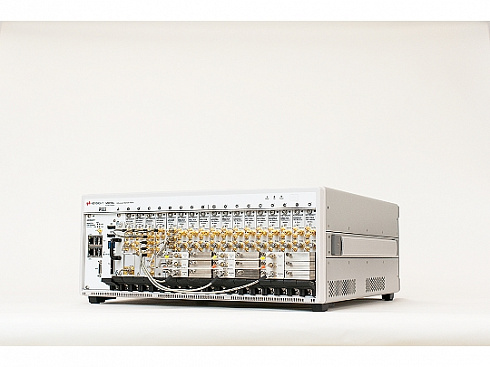

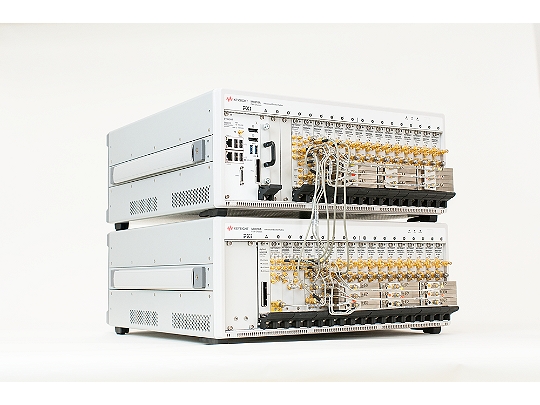

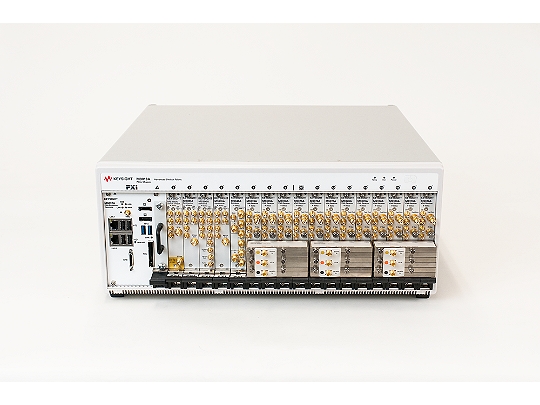

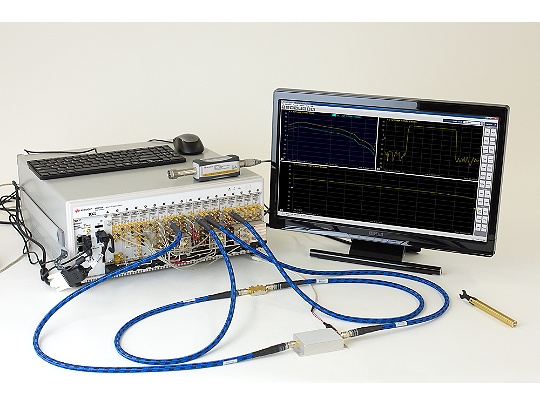

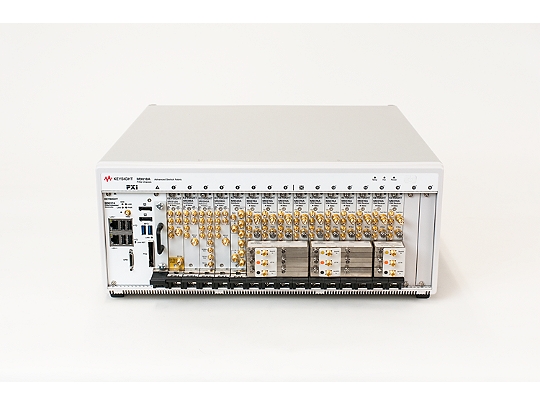

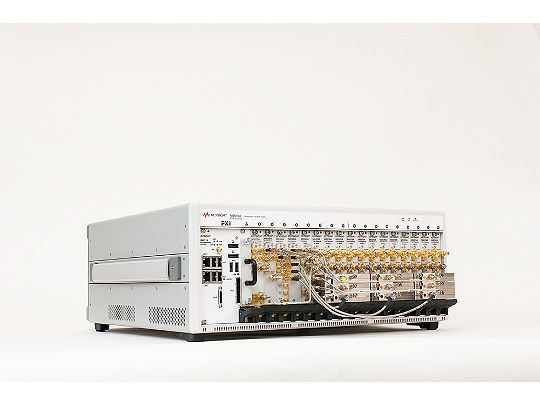

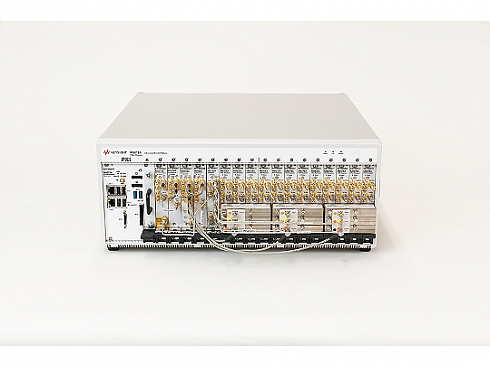

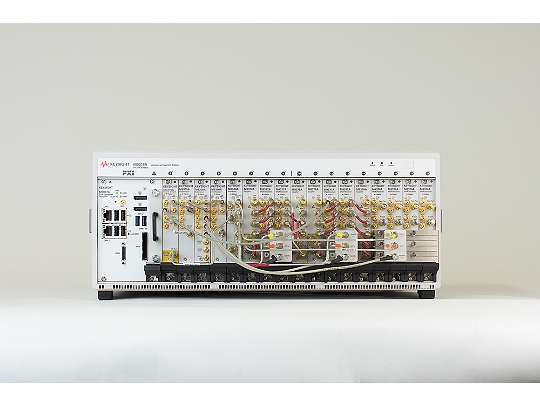

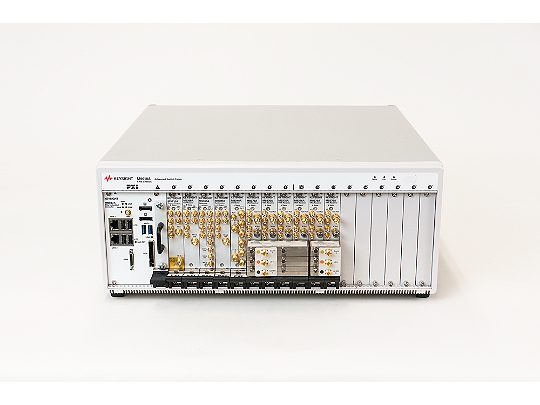

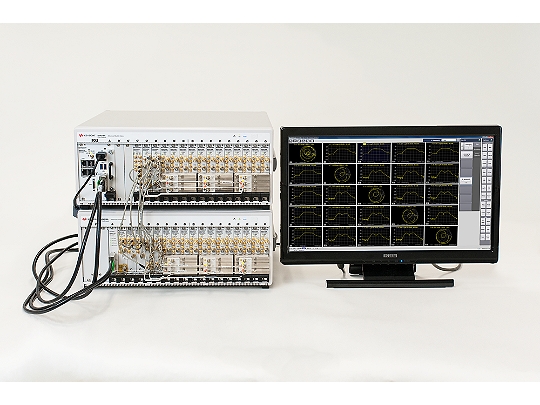

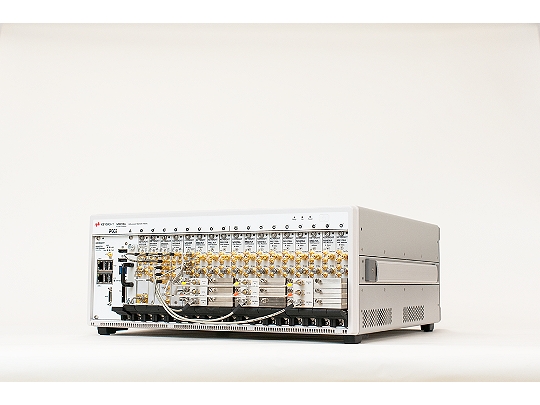

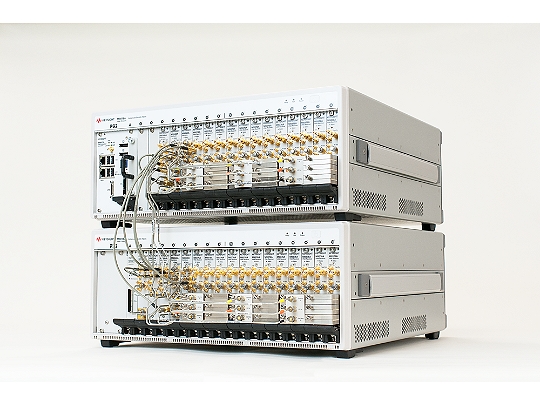

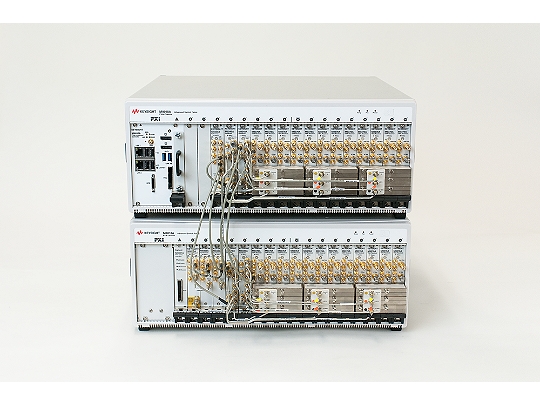

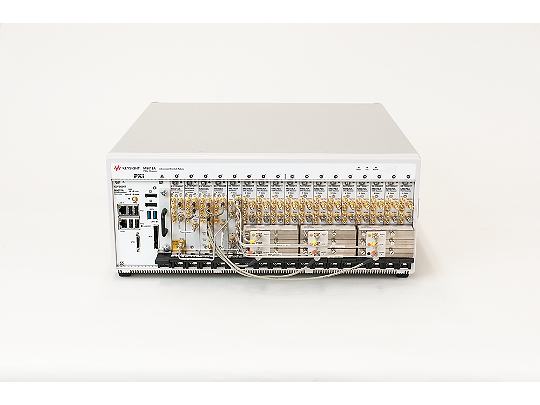

Многопортовый векторный анализатор цепей в формате PXIe Keysight M9485A с диапазоном частот от 1 МГц до 9 ГГц
Подробнее
Описание
Сегодняшние требования к измерениям компонентов и модулей для технологий беспроводной связи усложняются из-за необходимости покрытия нескольких несущих и нескольких диапазонов. Многопортовый анализатор цепей PXI Keysight M9485A в формате PXI - идеальное решение, обеспечивающее гибкую и масштабируемую конфигурацию для решения возрастающих задач измерения. Адаптируя независимую конфигурацию источника и приемника, он обеспечивает наилучшие характеристики измерения при анализе многопортовых сетей. Помимо высокой производительности измерений, M9485A использует преимущества программной платформы конвергентных устройств ENA и PNA, предлагая комплексные функции для тестирования многопортовых компонентов, таких как внешние модули, фильтры и переключатели.
Особенности:
Характеристики
| Характеристика | Значение |
| Максимальная частота | 9 ГГц |
| Динамический диапазон | 142 дБ (тип.) |
| Выходная мощность | 15 дБм |
| Зашумленность графика | 0,003 дБ СКЗ (тип.) |
| Количество встроенных портов | От 2 до 24 портов |
| Гармоники | –20 дБн (тип.) |
| Минимальный уровень шумов | –125 дБм (тип.) |
| Максимальная скорость (201 точка, 1 развертка) | 2 мс (тип.) |
| Приложения | - |
| Компоненты | Кабели |
| Смесители/Преобразователи частоты | |
| Усилители | |
| Фильтры | |
| Модульные | Да |
Документы
Keysight M9485A Brochure
1.5 Мб
Описание
| Опции | Описание |
| M9485A-009 | Режим отстройки частоты |
| M9485A-010 | Функция измерений во временной области |
| M9485A-551 | N портовая калибровка измерений |
| M9485A-086 | Прикладное ПО для измерений точки компрессии КУ |
| M9485A-025 | Базовые импульсные измерения |
| M9485A-028 | Измерения КШ |
| M9485A-007 | Автоматическая компенсация фикстуры |
| M9485A-300 | PXIe опорная частота: 10 МГц и 100 МГц |
| M9485A-301 | PXIe опорная частота не требуется |
| M9485A-104 | 4-портовая тестовая установка |
| M9485A-106 | 6-портовая тестовая установка |
| M9485A-108 | 8-портовая тестовая установка |
| M9485A-110 | 10-портовая тестовая установка |
| M9485A-112 | 12-портовая тестовая установка |
| M9485A-114 | 14-портовая тестовая установка |
| M9485A-116 | 16-портовая тестовая установка |
| M9485A-118 | 18-портовая тестовая установка |
| M9485A-120 | 20-портовая тестовая установка |
| M9485A-122 | 22-портовая тестовая установка |
| M9485A-124 | 24-портовая тестовая установка |
| M9485A-302 | 2-портовый с прямым доступом к приемнику, без ответвителя |
| M9485A-202 | 2-портовая конфигурируемая тестовая установка |
| M9485A-204 | 4-портовая конфигурируемая тестовая установка |
| M9485A-206 | 6-портовая конфигурируемая тестовая установка |
| M9485A-208 | 8-портовая конфигурируемая тестовая установка |
| M9485A-210 | 10-портовая конфигурируемая тестовая установка |
| M9485A-212 | 12-портовая конфигурируемая тестовая установка |
| M9485A-304 | 4-портовый с прямым доступом к приемнику без ответвителя |
| M9485A-306 | 6-портовый с прямым доступом к приемнику без ответвителя |
| M9485A-308 | 8-портовый с прямым доступом к приемнику без ответвителя |
| M9485A-310 | 10-портовый с прямым доступом к приемнику без ответвителя |
| M9485A-312 | 12-портовый с прямым доступом к приемнику без ответвителя |
| M9485A-232 | 2-портовый с конфигурируемой тестовой установкой с инжектором питания |
| M9485A-234 | 4-портовый с конфигурируемой тестовой установкой с инжектором питания |
| M9485A-236 | 6-портовый с конфигурируемой тестовой установкой с инжектором питания |
| M9485A-238 | 8-портовый с конфигурируемой тестовой установкой с инжектором питания |
| M9485A-242 | 12-портовый с конфигурируемой тестовой установкой с инжектором питания |
| M9485A-240 | 10-портовый с конфигурируемой тестовой установкой с инжектором питания |
| M9485A-400 | Добавить двух портовый стандартный с 2-делитель |
| M9485A-401 | Добавить двух портовый стандартный с 4-делитель |
| M9485A-402 | Добавить двух портовый стандартный с 4-делитель |
| M9485A-403 | Добавить двух портовый конфигурируемый с 2-делитель |
| M9485A-404 | Добавить двухпортовый с прямым доступом к приемнику с 2-делителем |
| M9485A-405 | Добавить двухпортовый с прямым доступом к приемнику с 4-делителем |
| M9485A-406 | Добавить четырехпортовый с прямым доступом к приемнику с 4-делителем |
| M9485A-410 | Добавить модули конфигурации с 2 шасси |
| M9485A-407 | Добавить двухпортовый конфигурируемый с 2-делителем и инжектором питания |
| R-51B-001-3C | Гарантийный план - Keysight - 3 года |
| R-51B-001-5C | Гарантийный план - Keysight - 5 лет |
| R-51B-001-7C | Гарантийный план - Keysight - 7 лет |
| R-51B-001-10C | Гарантийный план - Keysight - 10 лет |
| M9485AU-009 | Режим отстройки частоты |
| M9485AU-010 | Функция измерений во временной области |
| M9485AU-551 | N портовая калибровка измерений |
| M9485AU-086 | Прикладное ПО для измерений точки компрессии КУ |
| M9485AU-025 | Базовые импульсные измерения |
| M9485AU-028 | Измерения КШ |
| M9485AU-007 | Автоматическая компенсация фикстуры |
Модели
| Модели | Описание |
| M9485A | M9485A Многопортовый векторный анализатор цепей в формате PXIe, 1 МГц до 9 ГГц |
