Описание

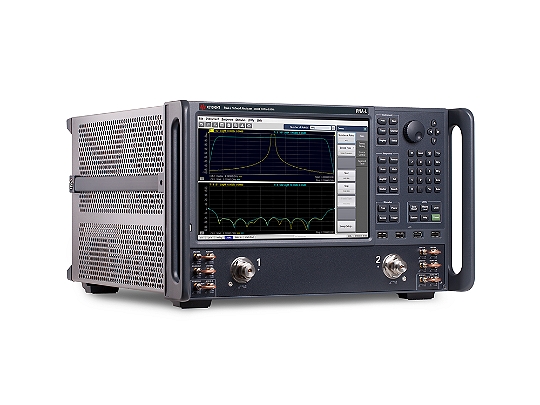

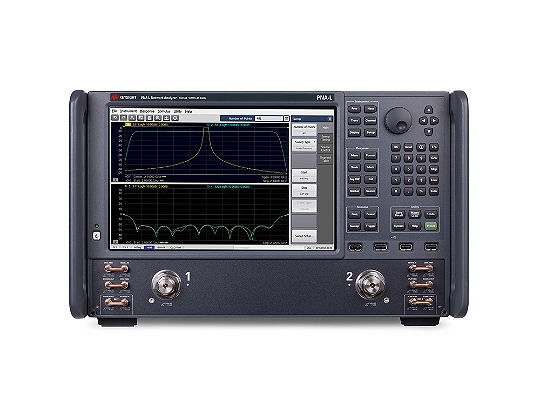

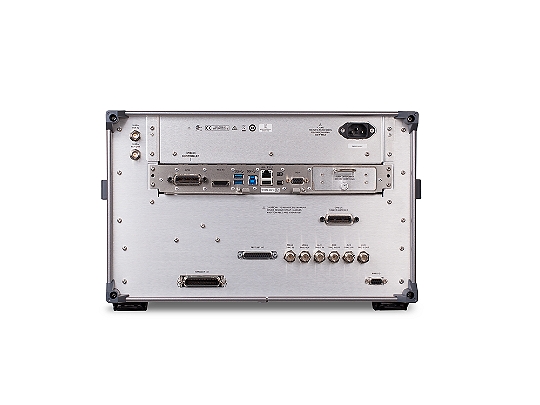

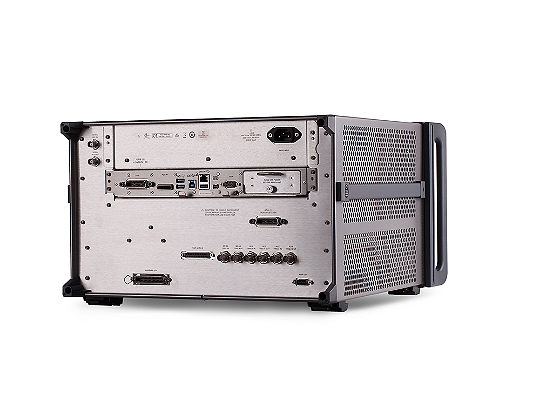

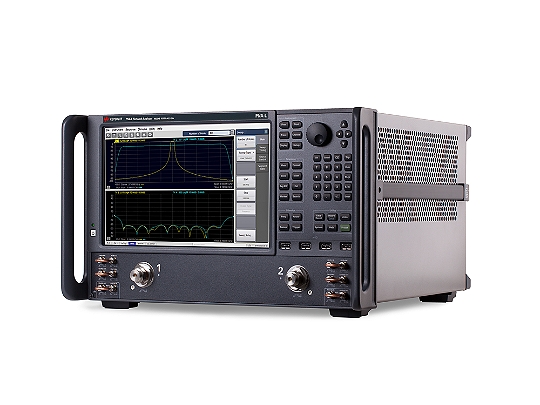

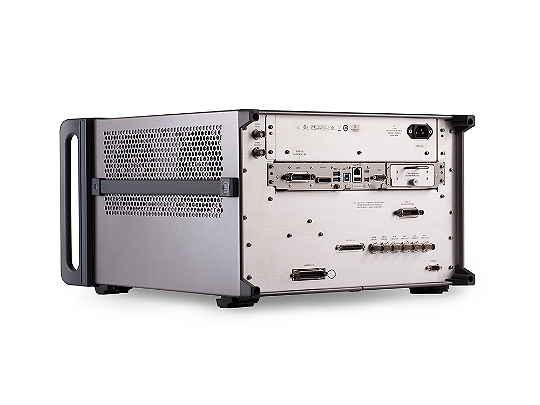

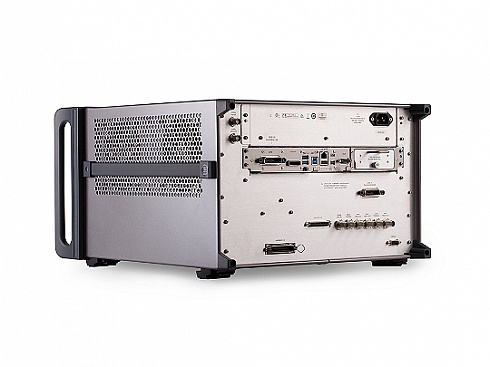

Анализатор цепей Keysight N5234B PNA-L с диапазоном частот от 10 МГц до 43,5 ГГц, 2 порта с одним встроенным источником.
- Выполнение базового анализа параметров пассивных компонентов и несложных активных устройств
- Измерение S-параметров с высокой точностью в диапазоне частот до 43,5 ГГц в чувствительных к затратам приложениях
- Лучшее в мире соотношение цены и возможностей для тестирования СВЧ-устройств в процессе производства
- Экономичное решение для измерения целостности сигналов и определения характеристик материалов
- Быстрое получение подробной информации о характеристиках компонентов благодаря мультисенсорному дисплею и интуитивно понятному пользовательскому интерфейсу
Характеристики
Максимальная частота | 43,5 ГГц |
Динамический диапазон | 122 дБ |
Выходная мощность | 6 дБм |
Зашумленность графика | 0,003 дБ СКЗ |
Количество встроенных портов | 2 порта |
Гармоники | –33 дБн |
Минимальный уровень шумов | - |
Максимальная скорость (201 точка, 1 развертка) | 6 мс |
Серии анализаторов цепей | Экономичный анализатор цепей серии PNA-L |
Тип прибора | Векторный анализатор цепей |
Приложения | Измерение S-параметров |
Балансные измерения | |
Материалы | |
Компоненты | Кабели |
Фильтры | |
Настольные | Да |
Документы
Описание
Опции | Описание |
N5234B-1A7 | Калибровка с отчетом о погрешностях |
N5234B-1CM | Набор для монтажа в стойку без ручек |
N5234B-1CP | Набор для монтажа в стойку с ручками |
N5234B-A6J | Калибровка в соответствии ANSI Z540-1-1994 |
N5234B-SSD | Дополнительный съемный SSD |
N5234B-UK6 | Коммерческая калибровка (сертификат + тестовые данные) |
S93007A-1FP | Автоматическая компенсация внешних измерительных оснасток |
S93010A-1FP | Анализ во временной области |
S93011A-1FP | Расширенный анаилз во временной области с TDR |
S93015A-1FP | Динамическая оценка погрешностей для S-параметров |
S93080A-1FP | Измерения с отстройкой частоты |
S93082A-1FP | Скалярные измерения смесителя/преобразователя |
S930900A-1FP | Анализ спектра до 8,5 ГГц |
S930901A-1FP | Анализ спектра до 13,5 ГГц |
S930902A-1FP | Анализ спектра до 26,5 ГГц |
S930904A-1FP | Анализ спектра до 43,5 ГГц |
S930905A-1FP | Анализ спектра до 50 ГГц |
S93551A-1FP | N-портовые измерения |
S93898A-1FP | Встроенные тесты проверки производительности ВАЦ |
N5234BU-216 | Добавить конфиг. Тестовую установку и аттенюаторы источника для 2-х портового анализатора |
N5234BU-650 | Апгрейд PNA от 43,5 ГГц до 50 ГГц |
R-50G-711 | Keysight калибровка после апгрейда аппаратной части |
85059B | Прецизионный калибровочный комплект, тип разъема 1 мм |
85058B | Стандартный механический калибровочный комплект, 0 - 67 ГГц, тип разъема 1.85 мм |
85058E | Экономичный механический калибровочный комплект, 0 - 67 ГГц, тип разъема 1.85 мм |
85056A | Стандартный механический калибровочный набор, 0 - 50 ГГц, тип разъема 2.4 мм |
85056D | Бюджетный механический калибровочный набор, 0 - 50 ГГц, тип разъема 2.4 мм |
85056KE01 | Стандартный механический калибровочный комплект, от 0 до 40 ГГц, 2,92 мм |
85056KE02 | Экономичный механический калибровочный комплект, от 0 до 40 ГГц, 2,92 мм |
85052B | Стандартный механический калибровочный комплект, от 0 до 26,5 ГГц, 3.5 мм |
85052C | Прецизионный механический калибровочный комплект, от 0 до 26,5 ГГц, 3.5 мм |
85052D | Бюджетный механический калибровочный комплект, от 0 до 26,5 ГГц, 3.5 мм |
85054B | Стандартный механический калибровочный комплект, от 0 до 18 ГГц, N-типа разъем |
85054D | Бюджетный механический калибровочный комплект, от 0 до 18 ГГц, N-типа разъем |
85050B | Стандартный механический калибровочный комплект, от 0 до 18 ГГц, 7 мм |
85050C | Прецизионный механический калибровочный набор, 0 - 18 ГГц, 7 мм |
85050D | Бюджетный механический калибровочный комплект, от 0 до 18 ГГц, 7 мм |
N4694A | Электронный модуль калибровки ECal 1.85 мм 67 ГГц, 2-х портовый |
N4694D | Электронный модуль калибровки ECal 1.85 мм 67 ГГц, 2-х портовый |
N4693A | Электронный модуль калибровки ECal 2.4 мм 50 ГГц, 2-х портовый |
N4693D | Электронный модуль калибровки ECal 2.4 мм 50 ГГц, 2-х портовый |
N4692A | Электронный модуль калибровки ECal 2.92 мм 10 МГц - 40 ГГц, 2-х портовый |
N4692D | Электронный модуль калибровки ECal 2.92 мм 10 МГц - 40 ГГц, 2-х портовый |
85093C | Электронный модуль калибровки 300 кГц - 9 ГГц, 3.5 мм, 2-х портовый |
N4696B | Электронный модуль калибровки 300 кГц - 18 ГГц APC-7 |
N4696D | Электронный модуль калибровки 18 ГГц 2-х портовый 7 мм |
N4697E | Гибкий кабель тестового порта 1.85 мм, 96,5 см |
N4697F | Набор гибких кабелей тестового порта 1.85 мм (два гибких кабеля длиной 62 см (24 дюйма): один с соединителями 1,85 мм (розетка-розетка), а другой — с соединителями 1,85 мм (розетка-вилка)) |
85133C | Полужесткий кабель тестового порта 81 см (32 дюйма) с соединителем 2,4 мм (розетка) и прецизионным беспазовым соединителем 2,4 мм (розетка) |
85133D | Набор кабелей 85133D включает два полужестких кабеля длиной 53 см: один с соединителем 2,4 мм (розетка) и прецизионным беспазовым соединителем 2,4 мм (розетка), а другой — с соединителями 2,4 мм (вилка и розетка) |
85133E | Гибкий кабель тестового порта 2.4 мм |
85133F | Набор гибких кабелей тестового порта 2.4 мм |
85133H | Гибкий кабель тестового порта 2.4 мм |
85131C | Полужесткий кабель 3.5 мм (тестовый порт) - 3.5 мм |
85131D | Набор полужестких кабельных сборок 3.5 мм (тестовый порт) - 3.5 мм |
85131E | Гибкий кабель, 3.5 мм (тестовый порт) - 3.5 мм |
85131F | Набор гибких кабельный сборок 3.5 мм (тестовый порт) - 3.5 мм |
85131H | Гибкий кабель, 3.5 мм (розетка) (тестовый порт) - 3.5 мм (вилка) |
85134E | Гибкий кабель тестового порта 2.4 мм - 3.5 мм |
85134F | Набор гибких кабелей тестового порта 2.4 мм - 3.5 мм |
85134H | Гибкий кабель тестового порта 2.4 мм - 3.5 мм |
85132E | Гибкий кабель, 3.5 мм (тестовый порт) - 7 мм |
85132F | Набор гибких кабельных сборок 3.5 мм (тестовый порт) - 7 мм |
85135E | Гибкий кабель тестового порта 2.4 мм - 7 мм |
85135F | Набор гибких кабелей тестового порта 2.4 мм - 7 мм |
V281C | Угловой коаксиально-волноводной адаптер, 1.0 мм Розетка - WR-15, 50-75 ГГц |
V281D | Угловой коаксиально-волноводной адаптер, 1.0 мм Вилка - WR-15, 50-75 ГГц |
W281C | Угловой коаксиально-волноводной адаптер, 1.0 мм Розетка - WR-10, 75-110 ГГц |
W281D | Угловой коаксиально-волноводной адаптер, 1.0 мм Вилка - WR-10, 75-110 ГГц |
11920A | Адаптер, 1.0 мм (m) - 1.0 мм (m), 0 - 110 ГГц |
11920B | Адаптер, 1.0 мм (f) - 1.0 мм (f), 0 - 110 ГГц |
11920C | Адаптер, 1.0 мм (m) - 1.0 мм (f), 0 - 110 ГГц |
11922A | Адаптер, 1.0 мм (m) - 2.4 мм (m), 0 - 50 ГГц |
11922B | Адаптер, 1.0 мм (f) - 2.4 мм (f), 0 - 50 ГГц |
11922C | Адаптер, 1.0 мм (m) - 2.4 мм (f), 0 - 50 ГГц |
11922D | Адаптер, 1.0 мм (f) - 2.4 мм (m), 0 - 50 ГГц |
11923A | Разъем, 1.0 мм (f) на микросхему, 0 - 110 ГГц |
85130H | Набор адаптеров тестового порта, 1.85 мм - 1.85 мм |
85130E | Специальный 2.4 мм - 7 мм набор адаптеров |
85130F | Специальный 2.4 мм - 3.5 мм набор адаптеров |
85130G | Специальный 2.4 мм - 2.4 мм набор адаптеров |
11904A | 2.4 мм Вилка - 2.92 мм Вилка адаптер |
11904B | 2.4 мм Розетка - 2.92 мм Розетка адаптер |
11904C | 2.4 мм Вилка - 2.92 мм Розетка адаптер |
11904D | 2.4 мм Розетка - 2.92 мм Вилка адаптер |
11904S | 2.4 мм - K набор адаптеров |
85130D | NMD 3.5 мм - 3.5 мм набор адаптеров |
85130C | NMD 3.5 мм - тип N набор адаптеров |
R281A | Коаксиально-волноводный адаптер 2.4 мм Розетка - WR-28, 26.5 - 40 ГГц |
R281B | Коаксиально-волноводный адаптер 2.4 мм Вилка - WR-28, 26.5 - 40 ГГц |
Q281A | Коаксиально-волноводный адаптер, 2.4 мм Розетка - WR-22, 33 - 50 ГГц |
Q281B | Волноводный адаптер 2.4 мм Вилка - WR-22 |
X11644A | WR-90 калибровочный набор 8.2 - 12,4 ГГц |
P11644A | WR-60 калибровочный набор 12,4 - 18 ГГц |
K11644A | WR-42 калибровочный набор, 18 - 26,5 ГГц |
R11644A | WR-28 калибровочный набор, 26,5 - 40 ГГц |
Q11644A | WR-22 калибровочный набор, 33 - 50 ГГц |
U11644A | WR-19 калибровочный набор, 40 - 60 ГГц |
V11644A | WR-15 V-диапазон калибровочный набор, 50 - 75 ГГц |
W11644A | WR-10 W-диапазон калибровочный набор, 75 - 110 ГГц |
Модели
Модели | Описание |
N5234B-200 | N5234B PNA-L Микроволновый ВАЦ, 43.5 ГГц, 2 port базовая конфигурация |
N5234B-216 | N5234B PNA-L Микроволновый ВАЦ, 43.5 ГГц, 2 ports, конфигурируемая тестовая система, аттенюаторы источника |
