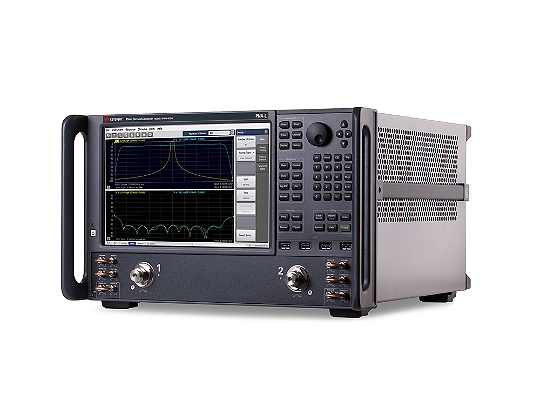

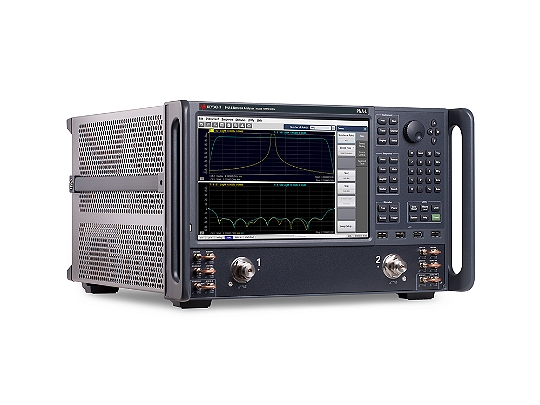

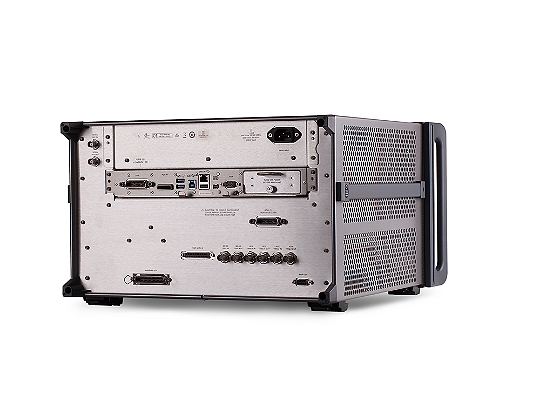

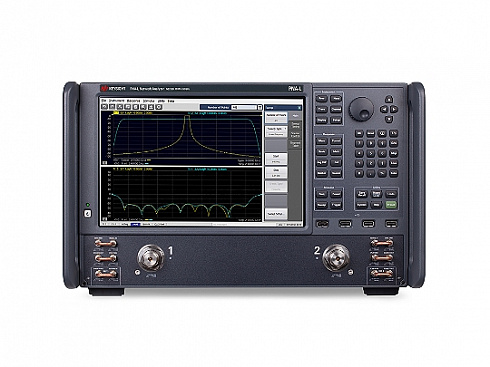

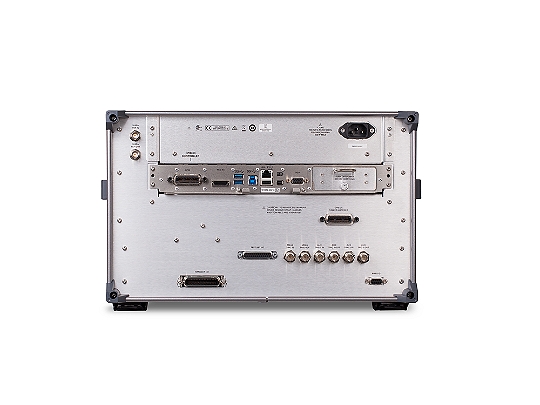

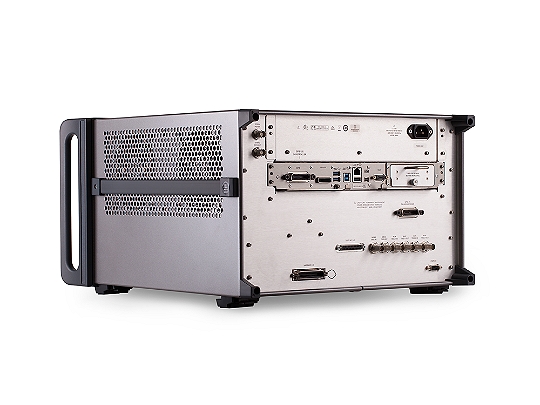

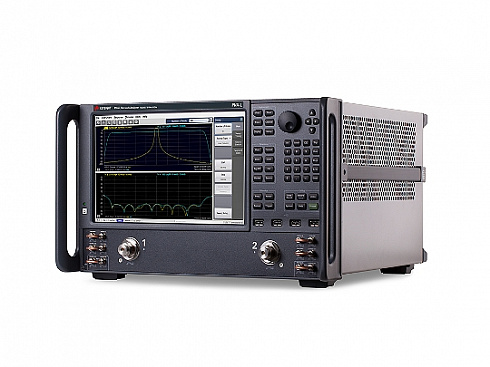

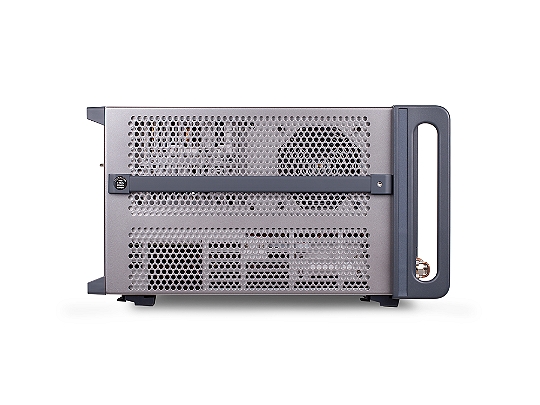

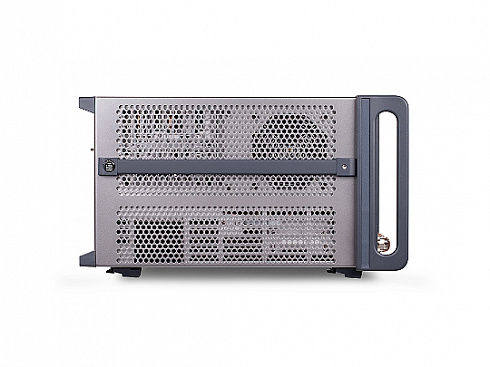

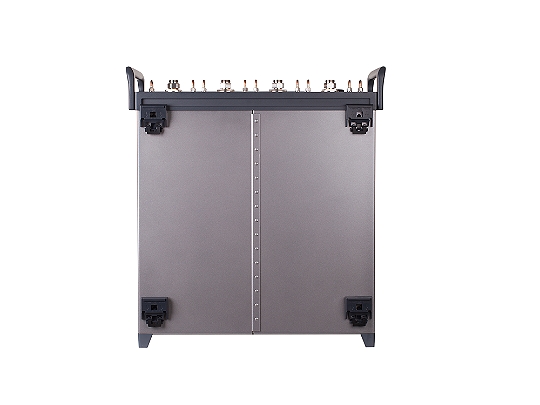

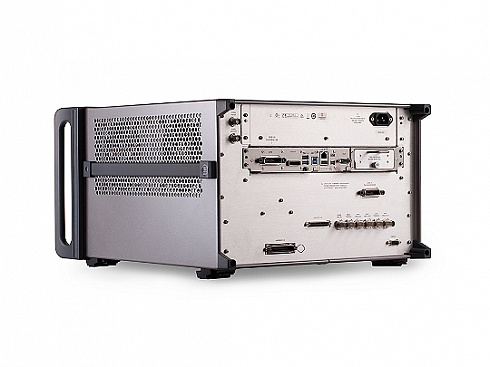

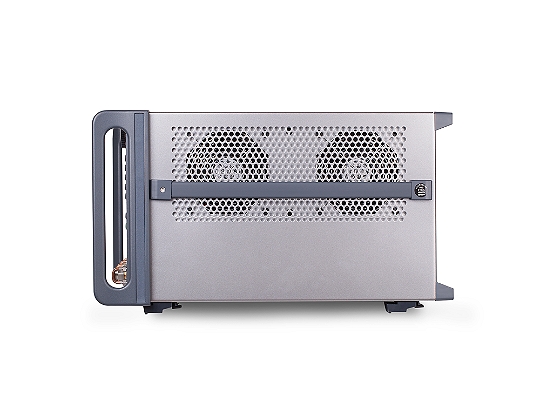

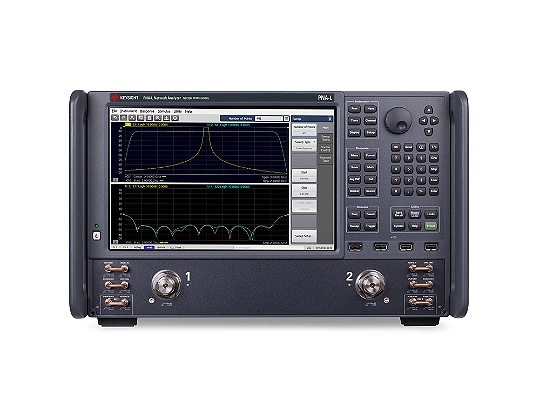

СВЧ-анализатор цепей серии PNA-L Keysight N5235B с диапазоном частот от 10 МГц до 50 ГГц
Подробнее
Описание
Анализатор цепей с диапазоном частот от 10 МГц до 50 ГГц, 2 порта с одним встроенным источником.
- Выполнение базового анализа параметров пассивных компонентов и несложных активных устройств
- Измерение S-параметров с высокой точностью в диапазоне частот до 50 ГГц в чувствительных к затратам приложениях
- Лучшее в мире соотношение цены и возможностей для тестирования СВЧ-устройств в процессе производства
- Экономичное решение для измерения целостности сигналов и определения характеристик материалов
- Быстрое получение подробной информации о характеристиках компонентов благодаря мультисенсорному дисплею и интуитивно понятному пользовательскому интерфейсу
Характеристики
| Максимальная частота | 50 ГГц |
| Динамический диапазон | 122 дБ |
| Выходная мощность | 6 дБм |
| Зашумленность графика | 0,003 дБ СКЗ |
| Количество встроенных портов | 2 порта |
| Гармоники | –33 дБн |
| Минимальный уровень шумов | - |
| Максимальная скорость (201 точка, 1 развертка) | 6 мс |
| Серии анализаторов цепей | Экономичный анализатор цепей серии PNA-L |
| Тип прибора | Векторный анализатор цепей |
| Приложения | Измерение S-параметров |
| Балансные измерения | |
| Материалы | |
| Компоненты | Кабели |
| Фильтры | |
| Настольные | Да |
