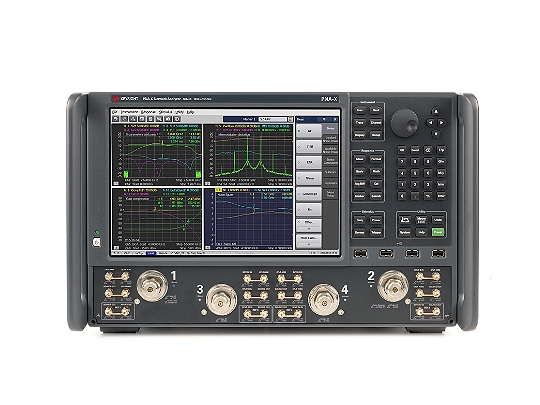

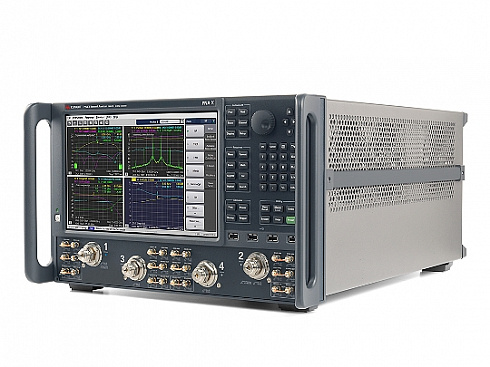

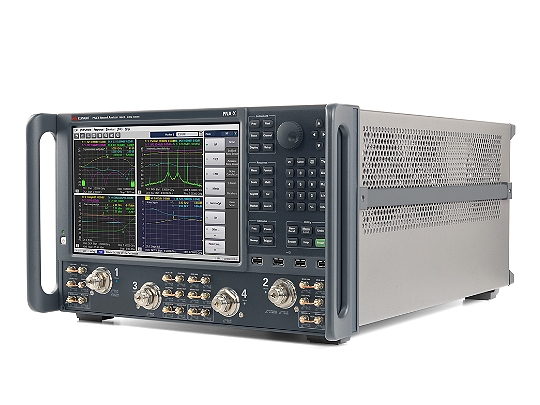

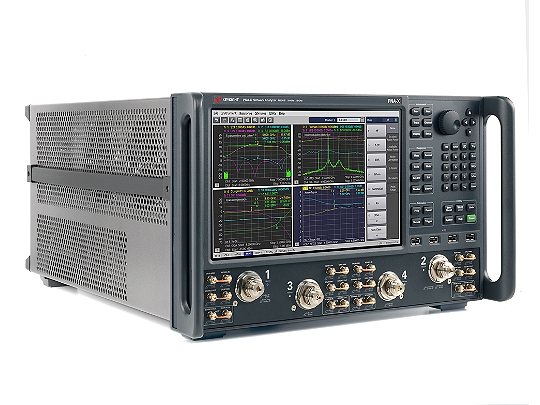

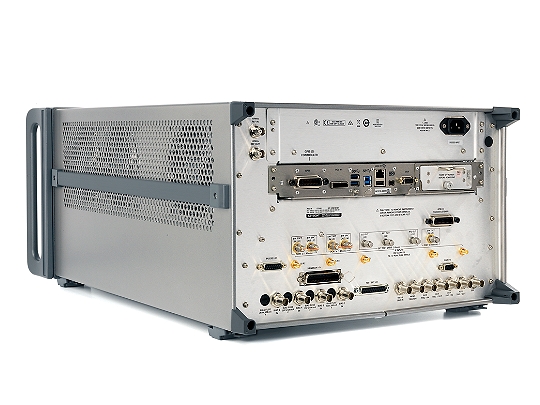

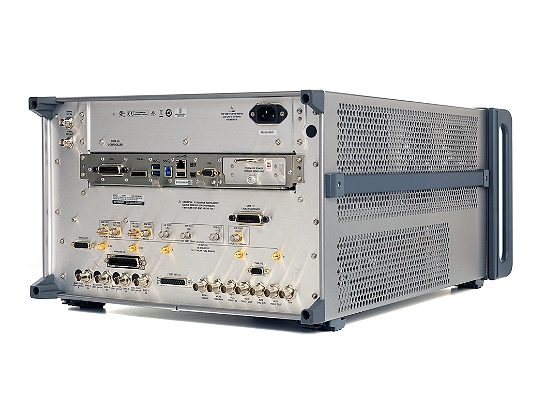

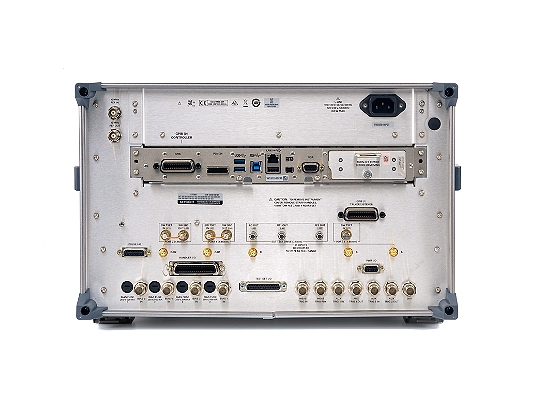

СВЧ-анализатор цепей серии PNA-X Keysight N5241B с диапазоном частот от 10 МГцдо 13,5 ГГц
Подробнее
Описание
Высокопроизводительный анализатор цепей Keysight N5241B PNA-X с диапазоном частот от 10 МГц до 13,5 ГГц, 2 или 4 измерительных порта с одним или двумя встроенными источниками.
- Один прибор способен заменить целые приборные стойки и стеллажи с аппаратурой, что позволяет упростить измерительную систему
- Повышение производительности тестирования благодаря самой универсальной и гибкой измерительной платформе
- Сокращение времени тестирования за счет самого широкого в мире набора измерительных приложений
- Более точное определение характеристик линейных и нелинейных устройств с использованием усовершенствованной функции коррекции ошибок
- Быстрое получение подробной информации о характеристиках компонентов благодаря мультисенсорному дисплею и интуитивно понятному пользовательскому интерфейсу
Характеристики
| Характеристика | Значение |
| Максимальная частота | 13,5 ГГц |
| Динамический диапазон | 127 дБ |
| Выходная мощность | 13 дБм |
| Зашумленность графика | - |
| Количество встроенных портов | 2 или 4 порта |
| Гармоники | –60 дБн |
| Минимальный уровень шумов | - |
| Максимальная скорость (201 точка, 1 развертка) | 6 мс |
| Серии анализаторов цепей | Наиболее функциональный анализатор цепей PNA-X |
| Тип прибора | Векторный анализатор цепей |
| Приложения | - |
| Компоненты | Антенны |
| Смесители/Преобразователи частоты | |
| Усилители | |
| Настольные | Да |
Документы
Описание
| Опции | Описание |
| 11904A | 2.4 мм Вилка - 2.92 мм Вилка адаптер |
| 11904B | 2.4 мм Розетка - 2.92 мм Розетка адаптер |
| 11904C | 2.4 мм Вилка - 2.92 мм Розетка адаптер |
| 11904D | 2.4 мм Розетка - 2.92 мм Вилка адаптер |
| 11904S | 2.4 мм - K набор адаптеров |
| 11920A | Адаптер, 1.0 мм (m) - 1.0 мм (m), 0 - 110 ГГц |
| 11920B | Адаптер, 1.0 мм (f) - 1.0 мм (f), 0 - 110 ГГц |
| 11920C | Адаптер, 1.0 мм (m) - 1.0 мм (f), 0 - 110 ГГц |
| 11922A | Адаптер, 1.0 мм (m) - 2.4 мм (m), 0 - 50 ГГц |
| 11922B | Адаптер, 1.0 мм (f) - 2.4 мм (f), 0 - 50 ГГц |
| 11922C | Адаптер, 1.0 мм (m) - 2.4 мм (f), 0 - 50 ГГц |
| 11922D | Адаптер, 1.0 мм (f) - 2.4 мм (m), 0 - 50 ГГц |
| 11923A | Разъем, 1.0 мм (f) на микросхему, 0 - 110 ГГц |
| 85050B | Стандартный механический калибровочный комплект, от 0 до 18 ГГц, 7 мм |
| 85050C | Прецизионный механический калибровочный набор, 0 - 18 ГГц, 7 мм |
| 85050D | Бюджетный механический калибровочный комплект, от 0 до 18 ГГц, 7 мм |
| 85052B | Стандартный механический калибровочный комплект, от 0 до 26,5 ГГц, 3.5 мм |
| 85052C | Прецизионный механический калибровочный комплект, от 0 до 26,5 ГГц, 3.5 мм |
| 85052D | Бюджетный механический калибровочный комплект, от 0 до 26,5 ГГц, 3.5 мм |
| 85054B | Стандартный механический калибровочный комплект, от 0 до 18 ГГц, N-типа разъем |
| 85054D | Бюджетный механический калибровочный комплект, от 0 до 18 ГГц, N-типа разъем |
| 85056A | Стандартный механический калибровочный набор, 0 - 50 ГГц, тип разъема 2.4 мм |
| 85056D | Бюджетный механический калибровочный набор, 0 - 50 ГГц, тип разъема 2.4 мм |
| 85056KE01 | Стандартный механический калибровочный комплект, от 0 до 40 ГГц, 2,92 мм |
| 85056KE02 | Экономичный механический калибровочный комплект, от 0 до 40 ГГц, 2,92 мм |
| 85058B | Стандартный механический калибровочный комплект, 0 - 67 ГГц, тип разъема 1.85 мм |
| 85058E | Экономичный механический калибровочный комплект, 0 - 67 ГГц, тип разъема 1.85 мм |
| 85059B | Прецизионный калибровочный комплект, тип разъема 1 мм |
| 85093C | Электронный модуль калибровки 300 кГц - 9 ГГц, 3.5 мм, 2-х портовый |
| 85130C | NMD 3.5 мм - тип N набор адаптеров |
| 85130D | NMD 3.5 мм - 3.5 мм набор адаптеров |
| 85130E | Специальный 2.4 мм - 7 мм набор адаптеров |
| 85130F | Специальный 2.4 мм - 3.5 мм набор адаптеров |
| 85130G | Специальный 2.4 мм - 2.4 мм набор адаптеров |
| 85130H | Набор адаптеров тестового порта, 1.85 мм - 1.85 мм |
| 85131C | Полужесткий кабель 3.5 мм (тестовый порт) - 3.5 мм |
| 85131D | Набор полужестких кабельных сборок 3.5 мм (тестовый порт) - 3.5 мм |
| 85131E | Гибкий кабель, 3.5 мм (тестовый порт) - 3.5 мм |
| 85131F | Набор гибких кабельный сборок 3.5 мм (тестовый порт) - 3.5 мм |
| 85131H | Гибкий кабель, 3.5 мм (розетка) (тестовый порт) - 3.5 мм (вилка) |
| 85132E | Гибкий кабель, 3.5 мм (тестовый порт) - 7 мм |
| 85132F | Набор гибких кабельных сборок 3.5 мм (тестовый порт) - 7 мм |
| 85133C | Полужесткий кабель тестового порта 81 см (32 дюйма) с соединителем 2,4 мм (розетка) и прецизионным беспазовым соединителем 2,4 мм (розетка) |
| 85133D | Набор кабелей 85133D включает два полужестких кабеля длиной 53 см: один с соединителем 2,4 мм (розетка) и прецизионным беспазовым соединителем 2,4 мм (розетка), а другой — с соединителями 2,4 мм (вилка и розетка) |
| 85133E | Гибкий кабель тестового порта 2.4 мм |
| 85133F | Набор гибких кабелей тестового порта 2.4 мм |
| 85133H | Гибкий кабель тестового порта 2.4 мм |
| 85134E | Гибкий кабель тестового порта 2.4 мм - 3.5 мм |
| 85134F | Набор гибких кабелей тестового порта 2.4 мм - 3.5 мм |
| 85134H | Гибкий кабель тестового порта 2.4 мм - 3.5 мм |
| 85135E | Гибкий кабель тестового порта 2.4 мм - 7 мм |
| 85135F | Набор гибких кабелей тестового порта 2.4 мм - 7 мм |
| K11644A | WR-42 калибровочный набор, 18 - 26,5 ГГц |
| N1966A | Адаптер ввода/вывода импульсов |
| N4692A | Электронный модуль калибровки ECal 2.92 мм 10 МГц - 40 ГГц, 2-х портовый |
| N4692D | Электронный модуль калибровки ECal 2.92 мм 10 МГц - 40 ГГц, 2-х портовый |
| N4693A | Электронный модуль калибровки ECal 2.4 мм 50 ГГц, 2-х портовый |
| N4693D | Электронный модуль калибровки ECal 2.4 мм 50 ГГц, 2-х портовый |
| N4694A | Электронный модуль калибровки ECal 1.85 мм 67 ГГц, 2-х портовый |
| N4694D | Электронный модуль калибровки ECal 1.85 мм 67 ГГц, 2-х портовый |
| N4696B | Электронный модуль калибровки 300 кГц - 18 ГГц APC-7 |
| N4696D | Электронный модуль калибровки 18 ГГц 2-х портовый 7 мм |
| N4697E | Гибкий кабель тестового порта 1.85 мм, 96,5 см |
| N4697F | Набор гибких кабелей тестового порта 1.85 мм (два гибких кабеля длиной 62 см (24 дюйма): один с соединителями 1,85 мм (розетка-розетка), а другой — с соединителями 1,85 мм (розетка-вилка)) |
| N5241B-020 | Добавление порта ПЧ |
| N5241B-021 | Добавление импульсного модулятора в тракт первого источника |
| N5241B-022 | Добавить импульсный модулятор к встроенному второму источнику |
| N5241B-029 | Add noise receiver to 13.5 ГГц |
| N5241B-1A7 | Калибровка + отчет о погрешностях |
| N5241B-1CM | Набор для монтажа в стойку без ручек |
| N5241B-1CP | Набор для монтажа в стойку с ручками |
| N5241B-A6J | ANSI Z540-1-1994 калибровка |
| N5241B-SSD | Дополнительный съемный SSD |
| N5241B-UK6 | Коммерческая калибровка с тестовыми данными |
| N5241BU-020 | Добавление порта ПЧ |
| N5241BU-021 | Добавление импульсного модулятора в тракт первого источника |
| N5241BU-022 | Добавить импульсный модулятор к встроенному второму источнику |
| N5241BU-217 | Добавление аттенюаторов в тракт Источника/Приемника 2-х портового анализатора |
| N5241BU-219 | Добавление аттенюаторов и инжектора питания в 2-х портовый анализатор |
| N5241BU-224 | Добавление второго источника, переключателей и сумматора для 2х портового анализатора |
| N5241BU-229 | Добавление КШ измерения для 2-х портового анализатора, апгрейд опции 029 |
| N5241BU-417 | Добавление аттенюаторов в Источник/Приемник 4-х портового анализатора |
| N5241BU-419 | Добавление инжекторов питания для 4-х портового анализатора |
| N5241BU-423 | Добавление переключателей и сумматоров 4-х портового анализатора |
| N5241BU-429 | Добавление функции измерения КШ для 4-х портового анализатора, опция 029 Апгрейд |
| N5241BU-601 | Апгрейд до 4-х портового ВАЦ для опции 201 |
| N5241BU-617 | Апгрейд до 4-х портового ВАЦ для опции 217 |
| N5241BU-619 | Апгрейд до 4-х портового ВАЦ для опции 219 |
| N5241BU-622 | Апгрейд до 4-х портового ВАЦ для опции 222 |
| N5241BU-623 | Апгрейд до 4-х портового ВАЦ для опции 224 |
| N6171A-M01 | MATLAB-базовая лицензия, индивидуальная лицензия |
| N6171A-M02 | MATLAB-стандартный пакет, индивидуальная лицензия |
| N6171A-M03 | MATLAB-расширенный пакет, индивидуальная лицензия |
| P11644A | WR-60 калибровочный набор 12,4 - 18 ГГц |
| Q11644A | WR-22 калибровочный набор, 33 - 50 ГГц |
| Q281A | Коаксиально-волноводный адаптер, 2.4 мм Розетка - WR-22, 33 - 50 ГГц |
| Q281B | Волноводный адаптер 2.4 мм Вилка - WR-22 |
| R11644A | WR-28 калибровочный набор, 26,5 - 40 ГГц |
| R281A | Коаксиально-волноводный адаптер 2.4 мм Розетка - WR-28, 26.5 - 40 ГГц |
| R281B | Коаксиально-волноводный адаптер 2.4 мм Вилка - WR-28, 26.5 - 40 ГГц |
| S93007A-1FP | Автоматическая компенсация внешних измерительных оснасток |
| S93010A-1FP | Анализ во временной области |
| S93011A-1FP | Расширенный анаилз во временной области с TDR |
| S93015A-1FP | Динамическая оценка погрешностей для S-параметров |
| S93025A-1FP | Базовые импульсные СВЧ измерения |
| S93026A-1FP | Расширенные импульсные СВЧ измерения |
| S93029A-1FP | Измерения коэффициента шума с векторной коррекцией |
| S93080A-1FP | Измерения с частотной отстройкой |
| S93082A-1FP | Скалярные измерения смесителей/преобразователей |
| S93083A-1FP | Векторные и скалярные измерения смесителей/преобразователей |
| S93084A-1FP | Измерения смесителей со встроенным гетеродином (без доступа к порту гетеродина) |
| S93086A-1FP | Измерения точки компрессии коэффициента усиления |
| S93087A-1FP | Измерения интермодуляционных искажений |
| S93088A-1FP | Управление фазой источника |
| S93089A-1FP | Измерения дифференциальных и I/Q устройств |
| S930900A-1FP | Анализ спектра до 8,5 ГГц |
| S930901A-1FP | Анализ спектра до 13,5 ГГц |
| S930902A-1FP | Анализ спектра до 26,5 ГГц |
| S930904A-1FP | Анализ спектра до 43,5 ГГц |
| S930905A-1FP | Анализ спектра до 50 ГГц |
| S930907A-1FP | Анализ спектра до 67 ГГц |
| S930909A-1FP | Анализ спектра до 90 ГГц |
| S93093A-1FP | Анализ спектра до 120 ГГц |
| S93094A-1FP | Анализ спектра свыше 120 ГГц |
| S93110A-1FP | Измерение горячих S-параметров активных устройств |
| S93111A-1FP | Измерение горячих S-параметров активных устройств, ограничение до 50 ГГц |
| S93118A-1FP | Быстрые CW измерения |
| S93460A-1FP | Дифференциальные/балансные измерения |
| S93551A-1FP | N-портовые измерения |
| S93898A-1FP | Встроенные тесты проверки производительности ВАЦ |
| S94510A-1FP | Измерения нелинейных параметров компонентов |
| S94511A-1FP | Измерения нелинейных параметров компонентов, ограничение до 50 ГГц |
| S94514A-1FP | Нелинейные X-параметры |
| S94518A-1FP | Область нелинейной огибающей импульса |
| S94520A-1FP | Произвольный импеданс нагрузки, X-параметры |
| S94521A-1FP | Произвольное управление нагрузкой, X-параметры |
| S94522A-1FP | Произвольное управление нагрузкой, характеризация устройства |
| U11644A | WR-19 калибровочный набор, 40 - 60 ГГц |
| V11644A | WR-15 V-диапазон калибровочный набор, 50 - 75 ГГц |
| V281C | Угловой коаксиально-волноводной адаптер, 1.0 мм Розетка - WR-15, 50-75 ГГц |
| V281D | Угловой коаксиально-волноводной адаптер, 1.0 мм Вилка - WR-15, 50-75 ГГц |
| W11644A | WR-10 W-диапазон калибровочный набор, 75 - 110 ГГц |
| W281C | Угловой коаксиально-волноводной адаптер, 1.0 мм Розетка - WR-10, 75-110 ГГц |
| W281D | Угловой коаксиально-волноводной адаптер, 1.0 мм Вилка - WR-10, 75-110 ГГц |
| X11644A | WR-90 калибровочный набор 8.2 - 12,4 ГГц |
Модели
| Модели | Описание |
| N5241B-201 | N5241B PNA-X Микроволновый ВАЦ, 13.5 ГГц, 2- х портовый, конфигурируемая тестовая система |
| N5241B-217 | N5241B PNA-X Микроволновый ВАЦ, 13.5 ГГц, 2- х портовый, конфигурируемая тестовая система, аттенюаторы источника, аттенюаторы приемника |
| N5241B-219 | N5241B PNA-X Микроволновый ВАЦ, 13.5 ГГц, 2- х портовый, конфигурируемая тестовая система, аттенюаторы источника, аттенюаторы приемника, инжектор питания |
| N5241B-222 | N5241B PNA-X Микроволновый ВАЦ, 13.5 ГГц, 2- х портовый, конфигурируемая тестовая система, аттенюаторы источника, аттенюаторы приемника, второй источник, combiner, mechanical switches |
| N5241B-224 | N5241B PNA-X Микроволновый ВАЦ, 13.5 ГГц, 2- х портовый, конфигурируемая тестовая система, аттенюаторы прм/ист., инжектор питания, второй источник, сумматор, мех. переключатели |
| N5241B-401 | N5241B PNA-X Микроволновый ВАЦ, 13.5 ГГц, 4- х портовый, конфигурируемая тестовая система, два источника |
| N5241B-417 | N5241B PNA-X Микроволновый ВАЦ, 13.5 ГГц, 4- х портовый, конфигурируемая тестовая система, второй источник, аттенюаторы источника, аттенюаторы приемника |
| N5241B-419 | N5241B PNA-X Микроволновый ВАЦ, 13.5 ГГц, 4- х портовый, конфигурируемая тестовая система, второй источник, аттенюаторы источника, аттенюаторы приемника, инжектор питания |
| N5241B-422 | N5241B PNA-X Микроволновый ВАЦ, 13.5 ГГц, 4- х портовый, конфигурируемая тестовая система, второй источник, аттенюаторы источника, аттенюаторы приемника, combiner, mechanical switches |
| N5241B-423 | N5241B PNA-X Микроволновый ВАЦ, 13.5 ГГц, 4- х портовый, конфигурируемая тестовая система, второй источник,аттенюаторы прм/ист., инжектор питания, сумматор, мех. переключатели |
