Описание

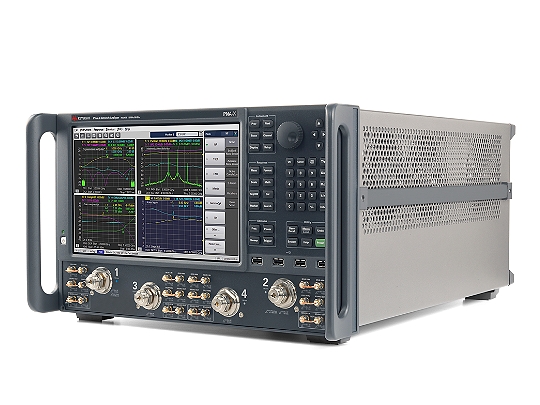

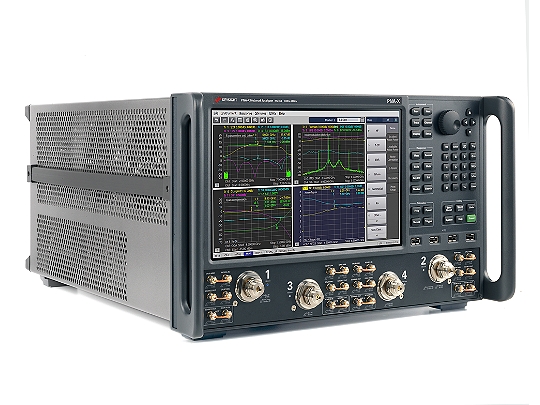

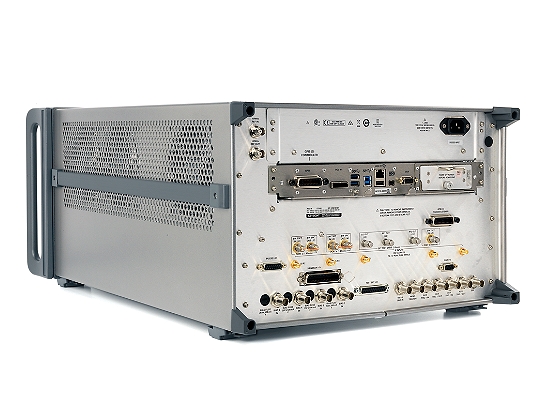

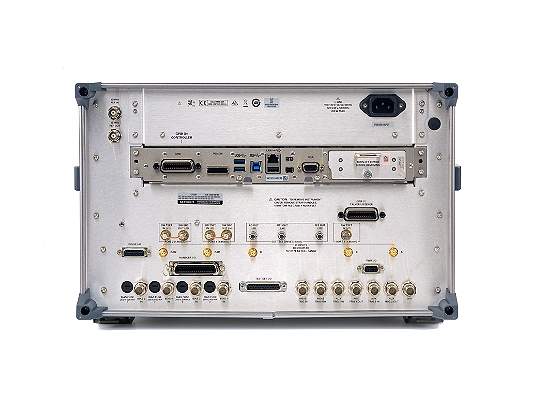

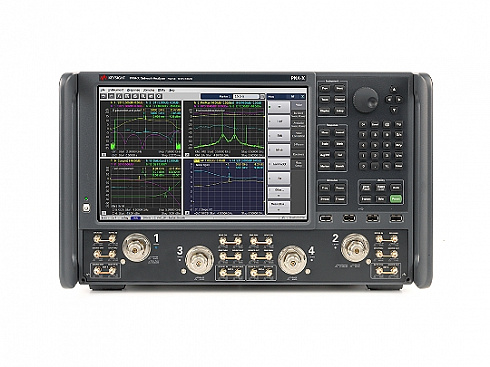

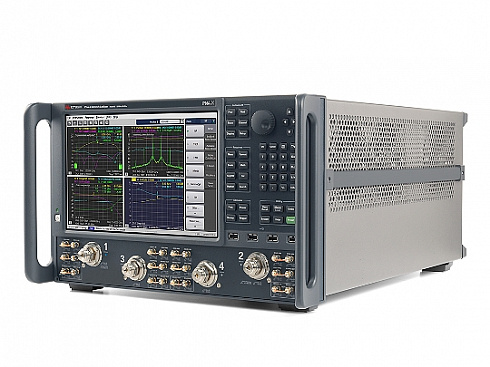

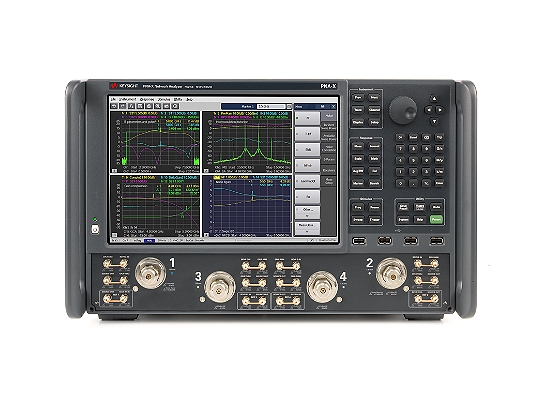

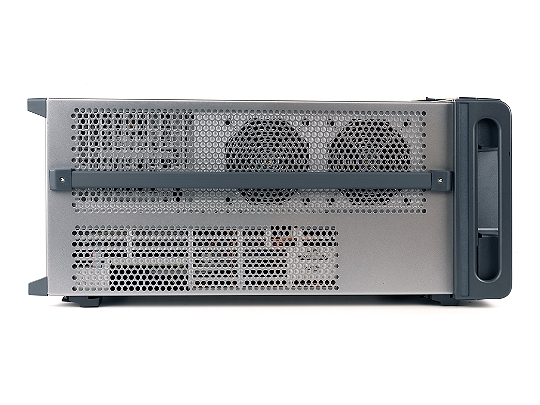

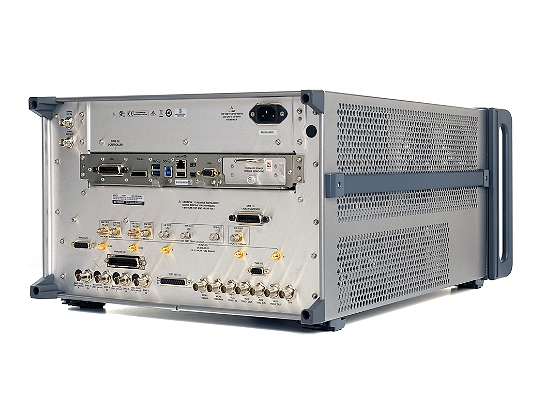

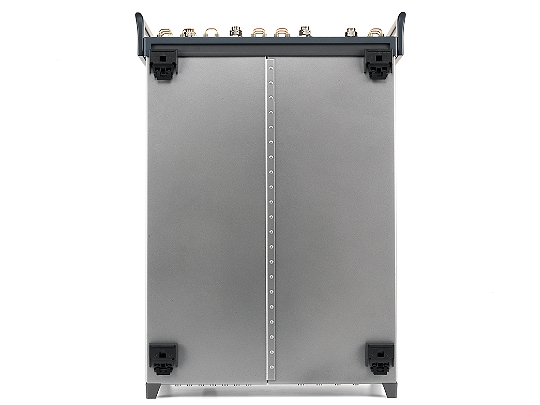

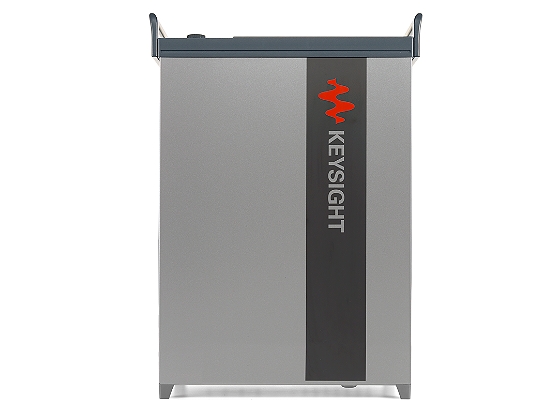

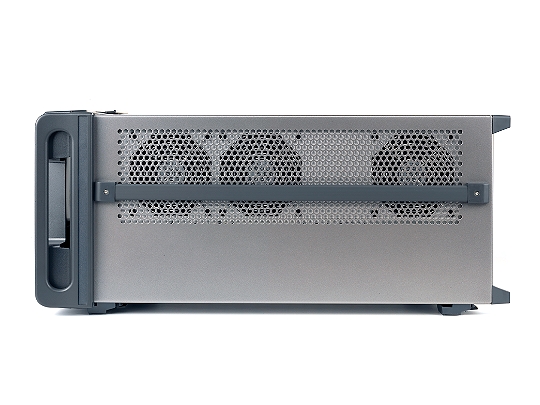

Высокопроизводительный анализатор цепей Keysight N5245B PNA-X с диапазоном частот от 10 МГц до 50 ГГц, 2 или 4 измерительных порта с одним или двумя встроенными источниками.
- Один прибор способен заменить целые приборные стойки и стеллажи с аппаратурой, что позволяет упростить измерительную систему
- Повышение производительности тестирования благодаря самой универсальной и гибкой измерительной платформе
- Сокращение времени тестирования за счет самого широкого в мире набора измерительных приложений
- Более точное определение характеристик линейных и нелинейных устройств с использованием усовершенствованной функции коррекции ошибок
- Быстрое получение подробной информации о характеристиках компонентов благодаря мультисенсорному дисплею и интуитивно понятному пользовательскому интерфейсу
Характеристики
Максимальная частота | 50 ГГц |
Динамический диапазон | 124 дБ |
Выходная мощность | 13 дБм |
Зашумленность графика | - |
Количество встроенных портов | 2 или 4 порта |
Гармоники | –60 дБн |
Минимальный уровень шумов | - |
Максимальная скорость (201 точка, 1 развертка) | 5,5 мс |
Серии анализаторов цепей | Наиболее функциональный анализатор цепей PNA-X |
Тип прибора | Векторный анализатор цепей |
Приложения | - |
Компоненты | Антенны |
Смесители/Преобразователи частоты | |
Усилители | |
Настольные | Да |
Документы
Описание
Опции | Описание |
N5245B-020 | Добавление порта ПЧ |
N5245B-021 | Добавление импульсного модулятора в тракт первого источника |
N5245B-022 | Добавить импульсный модулятор к встроенному второму источнику |
N5245B-029 | Добавление малошумящего приемника до 50 ГГц |
N5245B-1A7 | Калибровка + отчет о погрешностях |
N5245B-1CM | Набор для монтажа в стойку без ручек |
N5245B-1CP | Набор для монтажа в стойку с ручками |
N5245B-A6J | ANSI Z540-1-1994 калибровка |
N5245B-SSD | Дополнительный съемный SSD |
N5245B-UK6 | Коммерческая калибровка с тестовыми данными |
N6171A-M01 | MATLAB-базовая лицензия, индивидуальная лицензия |
N6171A-M02 | MATLAB-стандартный пакет, индивидуальная лицензия |
N6171A-M03 | MATLAB-расширенный пакет, индивидуальная лицензия |
N1966A | Адаптер ввода/вывода импульсов |
S93007A-1FP | Автоматическая компенсация внешних измерительных оснасток |
S93010A-1FP | Анализ во временной области |
S93011A-1FP | Расширенный анаилз во временной области с TDR |
S93015A-1FP | Динамическая оценка погрешностей для S-параметров |
S93025A-1FP | Базовые импульсные СВЧ измерения |
S93026A-1FP | Расширенные импульсные СВЧ измерения |
S93029A-1FP | Измерения коэффициента шума с векторной коррекцией |
S93080A-1FP | Измерения с частотной отстройкой |
S93082A-1FP | Скалярные измерения смесителей/преобразователей |
S93083A-1FP | Векторные и скалярные измерения смесителей/преобразователей |
S93084A-1FP | Измерения смесителей со встроенным гетеродином (без доступа к порту гетеродина) |
S93086A-1FP | Измерения точки компрессии коэффициента усиления |
S93087A-1FP | Измерения интермодуляционных искажений |
S93088A-1FP | Управление фазой источника |
S93089A-1FP | Измерения дифференциальных и I/Q устройств |
S930900A-1FP | Анализ спектра до 8,5 ГГц |
S930901A-1FP | Анализ спектра до 13,5 ГГц |
S930902A-1FP | Анализ спектра до 26,5 ГГц |
S930904A-1FP | Анализ спектра до 43,5 ГГц |
S930905A-1FP | Анализ спектра до 50 ГГц |
S930907A-1FP | Анализ спектра до 67 ГГц |
S930909A-1FP | Анализ спектра до 90 ГГц |
S93093A-1FP | Анализ спектра до 120 ГГц |
S93094A-1FP | Анализ спектра свыше 120 ГГц |
S93110A-1FP | Измерение горячих S-параметров активных устройств |
S93111A-1FP | Измерение горячих S-параметров активных устройств, ограничение до 50 ГГц |
S93118A-1FP | Быстрые CW измерения |
S93460A-1FP | Дифференциальные/балансные измерения |
S93551A-1FP | N-портовые измерения |
S93898A-1FP | Встроенные тесты проверки производительности ВАЦ |
S94510A-1FP | Измерения нелинейных параметров компонентов |
S94511A-1FP | Измерения нелинейных параметров компонентов, ограничение до 50 ГГц |
S94514A-1FP | Нелинейные X-параметры |
S94518A-1FP | Область нелинейной огибающей импульса |
S94520A-1FP | Произвольный импеданс нагрузки, X-параметры |
S94521A-1FP | Произвольное управление нагрузкой, X-параметры |
S94522A-1FP | Произвольное управление нагрузкой, характеризация устройства |
N5245BU-020 | Добавление порта ПЧ |
N5245BU-021 | Добавление импульсного модулятора в тракт первого источника |
N5245BU-022 | Добавить импульсный модулятор к встроенному второму источнику |
N5245BU-217 | Добавление аттенюаторов в тракт Источника/Приемника 2-х портового анализатора |
N5245BU-219 | Добавление аттенюаторов и инжектора питания в 2-х портовый анализатор |
N5245BU-224 | Добавление второго источника, переключателей и сумматора для 2х портового анализатора |
N5245BU-229 | Добавление КШ измерения для 2-х портового анализатора, апгрейд опции 029 |
N5245BU-417 | Добавление аттенюаторов в Источник/Приемник 4-х портового анализатора |
N5245BU-419 | Добавление инжекторов питания для 4-х портового анализатора |
N5245BU-423 | Добавление переключателей и сумматоров 4-х портового анализатора |
N5245BU-429 | Добавление функции измерения КШ для 4-х портового анализатора, опция 029 Апгрейд |
N5245BU-601 | Апгрейд до 4-х портового ВАЦ для опции 201 |
N5245BU-617 | Апгрейд до 4-х портового ВАЦ для опции 217 |
N5245BU-619 | Апгрейд до 4-х портового ВАЦ для опции 219 |
N5245BU-622 | Апгрейд до 4-х портового ВАЦ для опции 222 |
N5245BU-623 | Апгрейд до 4-х портового ВАЦ для опции 224 |
85059B | Прецизионный калибровочный комплект, тип разъема 1 мм |
85058B | Стандартный механический калибровочный комплект, 0 - 67 ГГц, тип разъема 1.85 мм |
85058E | Экономичный механический калибровочный комплект, 0 - 67 ГГц, тип разъема 1.85 мм |
85056A | Стандартный механический калибровочный набор, 0 - 50 ГГц, тип разъема 2.4 мм |
85056D | Бюджетный механический калибровочный набор, 0 - 50 ГГц, тип разъема 2.4 мм |
85056KE01 | Стандартный механический калибровочный комплект, от 0 до 40 ГГц, 2,92 мм |
85056KE02 | Экономичный механический калибровочный комплект, от 0 до 40 ГГц, 2,92 мм |
85052B | Стандартный механический калибровочный комплект, от 0 до 26,5 ГГц, 3.5 мм |
85052C | Прецизионный механический калибровочный комплект, от 0 до 26,5 ГГц, 3.5 мм |
85052D | Бюджетный механический калибровочный комплект, от 0 до 26,5 ГГц, 3.5 мм |
85054B | Стандартный механический калибровочный комплект, от 0 до 18 ГГц, N-типа разъем |
85054D | Бюджетный механический калибровочный комплект, от 0 до 18 ГГц, N-типа разъем |
85050B | Стандартный механический калибровочный комплект, от 0 до 18 ГГц, 7 мм |
85050C | Прецизионный механический калибровочный набор, 0 - 18 ГГц, 7 мм |
85050D | Бюджетный механический калибровочный комплект, от 0 до 18 ГГц, 7 мм |
N4694A | Электронный модуль калибровки ECal 1.85 мм 67 ГГц, 2-х портовый |
N4694D | Электронный модуль калибровки ECal 1.85 мм 67 ГГц, 2-х портовый |
N4693A | Электронный модуль калибровки Ecal 2.4 мм 50 ГГц, 2-х портовый |
N4693D | Электронный модуль калибровки Ecal 2.4 мм 50 ГГц, 2-х портовый |
N4692A | Электронный модуль калибровки Ecal 2.92 мм 10 МГц - 40 ГГц, 2-х портовый |
N4692D | Электронный модуль калибровки Ecal 2.92 мм 10 МГц - 40 ГГц, 2-х портовый |
85093C | Электронный модуль калибровки 300 кГц - 9 ГГц, 3.5 мм, 2-х портовый |
N4696B | Электронный модуль калибровки 300 кГц - 18 ГГц APC-7 |
N4696D | Электронный модуль калибровки 18 ГГц 2-х портовый 7 мм |
N4697E | Гибкий кабель тестового порта 1.85 мм, 96,5 см |
N4697F | Набор гибких кабелей тестового порта 1.85 мм (два гибких кабеля длиной 62 см (24 дюйма): один с соединителями 1,85 мм (розетка-розетка), а другой — с соединителями 1,85 мм (розетка-вилка)) |
85133C | Полужесткий кабель тестового порта 81 см (32 дюйма) с соединителем 2,4 мм (розетка) и прецизионным беспазовым соединителем 2,4 мм (розетка) |
85133D | Набор кабелей 85133D включает два полужестких кабеля длиной 53 см: один с соединителем 2,4 мм (розетка) и прецизионным беспазовым соединителем 2,4 мм (розетка), а другой — с соединителями 2,4 мм (вилка и розетка) |
85133E | Гибкий кабель тестового порта 2.4 мм |
85133F | Набор гибких кабелей тестового порта 2.4 мм |
85133H | Гибкий кабель тестового порта 2.4 мм |
85131C | Полужесткий кабель 3.5 мм (тестовый порт) - 3.5 мм |
85131D | Набор полужестких кабельных сборок 3.5 мм (тестовый порт) - 3.5 мм |
85131E | Гибкий кабель, 3.5 мм (тестовый порт) - 3.5 мм |
85131F | Набор гибких кабельный сборок 3.5 мм (тестовый порт) - 3.5 мм |
85131H | Гибкий кабель, 3.5 мм (розетка) (тестовый порт) - 3.5 мм (вилка) |
85134E | Гибкий кабель тестового порта 2.4 мм - 3.5 мм |
85134F | Набор гибких кабелей тестового порта 2.4 мм - 3.5 мм |
85134H | Гибкий кабель тестового порта 2.4 мм - 3.5 мм |
85132E | Гибкий кабель, 3.5 мм (тестовый порт) - 7 мм |
85132F | Набор гибких кабельных сборок 3.5 мм (тестовый порт) - 7 мм |
85135E | Гибкий кабель тестового порта 2.4 мм - 7 мм |
85135F | Набор гибких кабелей тестового порта 2.4 мм - 7 мм |
V281C | Угловой коаксиально-волноводной адаптер, 1.0 мм Розетка - WR-15, 50-75 ГГц |
V281D | Угловой коаксиально-волноводной адаптер, 1.0 мм Вилка - WR-15, 50-75 ГГц |
W281C | Угловой коаксиально-волноводной адаптер, 1.0 мм Розетка - WR-10, 75-110 ГГц |
W281D | Угловой коаксиально-волноводной адаптер, 1.0 мм Вилка - WR-10, 75-110 ГГц |
11920A | Адаптер, 1.0 мм (m) - 1.0 мм (m), 0 - 110 ГГц |
11920B | Адаптер, 1.0 мм (f) - 1.0 мм (f), 0 - 110 ГГц |
11920C | Адаптер, 1.0 мм (m) - 1.0 мм (f), 0 - 110 ГГц |
11922A | Адаптер, 1.0 мм (m) - 2.4 мм (m), 0 - 50 ГГц |
11922B | Адаптер, 1.0 мм (f) - 2.4 мм (f), 0 - 50 ГГц |
11922C | Адаптер, 1.0 мм (m) - 2.4 мм (f), 0 - 50 ГГц |
11922D | Адаптер, 1.0 мм (f) - 2.4 мм (m), 0 - 50 ГГц |
11923A | Разъем, 1.0 мм (f) на микросхему, 0 - 110 ГГц |
85130H | Набор адаптеров тестового порта, 1.85 мм - 1.85 мм |
85130E | Специальный 2.4 мм - 7 мм набор адаптеров |
85130F | Специальный 2.4 мм - 3.5 мм набор адаптеров |
85130G | Специальный 2.4 мм - 2.4 мм набор адаптеров |
11904A | 2.4 мм Вилка - 2.92 мм Вилка адаптер |
11904B | 2.4 мм Розетка - 2.92 мм Розетка адаптер |
11904C | 2.4 мм Вилка - 2.92 мм Розетка адаптер |
11904D | 2.4 мм Розетка - 2.92 мм Вилка адаптер |
11904S | 2.4 мм - K набор адаптеров |
85130D | NMD 3.5 мм - 3.5 мм набор адаптеров |
85130C | NMD 3.5 мм - тип N набор адаптеров |
R281A | Коаксиально-волноводный адаптер 2.4 мм Розетка - WR-28, 26.5 - 40 ГГц |
R281B | Коаксиально-волноводный адаптер 2.4 мм Вилка - WR-28, 26.5 - 40 ГГц |
Q281A | Коаксиально-волноводный адаптер, 2.4 мм Розетка - WR-22, 33 - 50 ГГц |
Q281B | Волноводный адаптер 2.4 мм Вилка - WR-22 |
X11644A | WR-90 калибровочный набор 8.2 - 12,4 ГГц |
P11644A | WR-60 калибровочный набор 12,4 - 18 ГГц |
K11644A | WR-42 калибровочный набор, 18 - 26,5 ГГц |
R11644A | WR-28 калибровочный набор, 26,5 - 40 ГГц |
Q11644A | WR-22 калибровочный набор, 33 - 50 ГГц |
U11644A | WR-19 калибровочный набор, 40 - 60 ГГц |
V11644A | WR-15 V-диапазон калибровочный набор, 50 - 75 ГГц |
W11644A | WR-10 W-диапазон калибровочный набор, 75 - 110 ГГц |
Модели
Модели | Описание |
N5245B-201 | N5245B PNA-X Микроволновый ВАЦ, 50 ГГц, 2- х портовый, конфигурируемая тестовая система |
N5245B-217 | N5245B PNA-X Микроволновый ВАЦ, 50 ГГц, 2- х портовый, конфигурируемая тестовая система, аттенюаторы источника, аттенюаторы приемника |
N5245B-219 | N5245B PNA-X Микроволновый ВАЦ, 50 ГГц, 2- х портовый, конфигурируемая тестовая система, аттенюаторы источника, аттенюаторы приемника, инжектор питания |
N5245B-222 | N5245B PNA-X Микроволновый ВАЦ, 50 ГГц, 2- х портовый, конфигурируемая тестовая система, аттенюаторы источника, аттенюаторы приемника, второй источник, combiner, mechanical switches |
N5245B-224 | N5245B PNA-X Микроволновый ВАЦ, 50 ГГц, 2- х портовый, конфигурируемая тестовая система, аттенюаторы прм/ист., инжектор питания, второй источник, сумматор, мех. переключатели |
N5245B-401 | N5245B PNA-X Микроволновый ВАЦ, 50 ГГц, 4- х портовый, конфигурируемая тестовая система, Втith второй источник |
N5245B-417 | N5245B PNA-X Микроволновый ВАЦ, 50 ГГц, 4- х портовый, конфигурируемая тестовая система, второй источник, аттенюаторы источника, аттенюаторы приемника |
N5245B-419 | N5245B PNA-X Микроволновый ВАЦ, 50 ГГц, 4- х портовый, конфигурируемая тестовая система, второй источник, аттенюаторы источника, аттенюаторы приемника, инжектор питания |
N5245B-422 | N5245B PNA-X Микроволновый ВАЦ, 50 ГГц, 4- х портовый, конфигурируемая тестовая система, второй источник, аттенюаторы источника, аттенюаторы приемника, combiner, mechanical switches |
N5245B-423 | N5245B PNA-X Микроволновый ВАЦ, 50 ГГц, 4- х портовый, конфигурируемая тестовая система, второй источник,аттенюаторы прм/ист., инжектор питания, сумматор, мех. переключатели |
