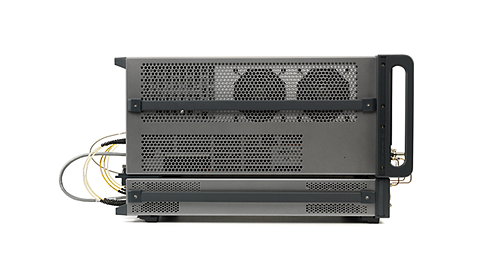

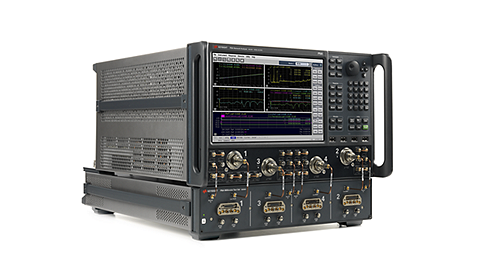

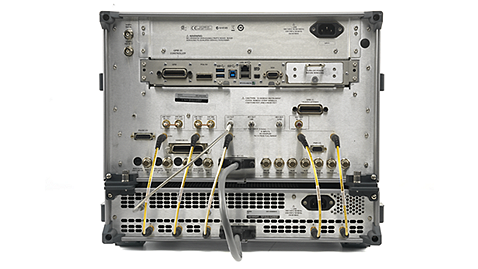

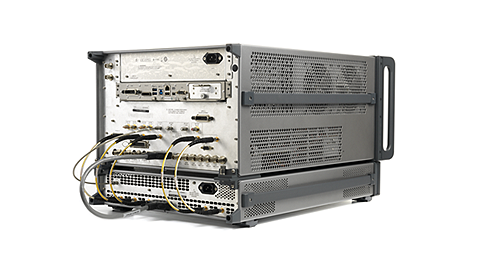

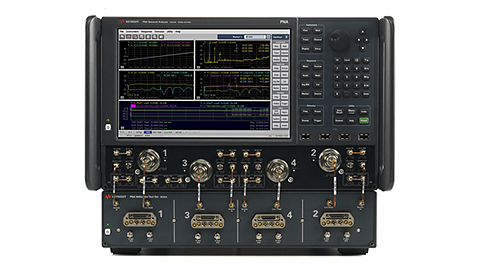

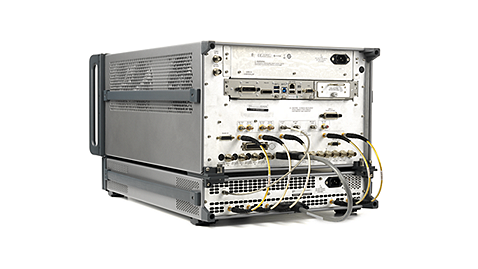

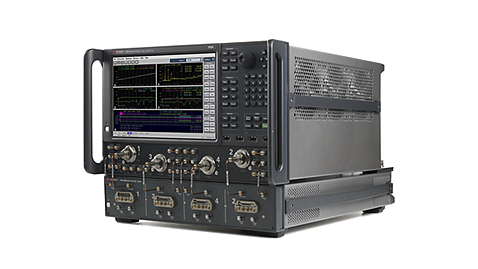

N5290A и N5291A - измерительные системы мм-диапазона длин волн на базе анализатора цепей PNA, от 900 Гц до 110 / 120 ГГц.
- Широкополосное решение для измерений за один цикл свипирования с использованием компактных модулей расширения частотного диапазона
- Возможность приобретения в виде единого комплексного решения
- Возможность подачи на тестируемое устройство сигнала с точно регулируемым уровнем мощности, что позволяет проводить измерения со свипированием мощности
- Широкий выбор прикладных программ для детального анализа результатов измерений

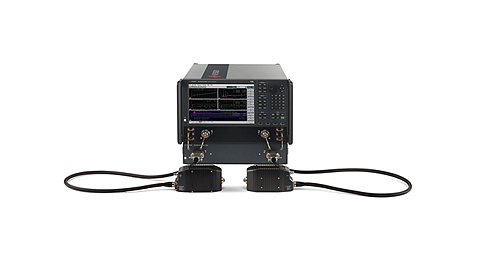

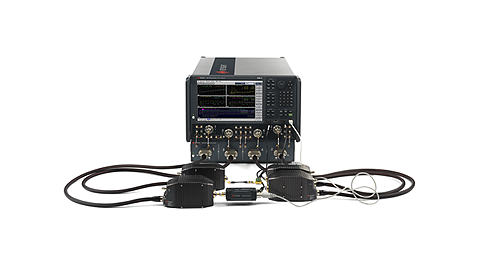

Система миллиметрового диапазона N5290A/91A с одним циклом свипирования от 500 Гц до 110/120 ГГц, встроенными тройниками смещения Кельвина и 2-или 4-портовыми измерениями S-параметров. Эта система является прямой заменой N5251A, имеет улучшенные характеристики и модули расширения частотного диапазона меньшего размера. В частности, новая функция регулировки уровня по приёмнику позволяет точно устанавливать уровень мощности источника на измерительном порте 1,0 мм. Компания Keysight также предлагает ряд диапазонных технических решений миллиметрового диапазона, которые позволяют использовать анализаторы цепей PNA и PNA-X для проведения измерений S-параметров в диапазоне частот до 1,5 ТГц.
Наименование характеристики | Значение | |
N5290A | N5291A | |
Количество измерительных портов | от 1 до 4 | |
Тип коаксиального соединителя измерительного порта | 1мм, вилка | |
Максимально допустимый уровень переменной (ВЧ) составляющей сигнала на входе измерительного порта, дБм |
20 | |
Максимально допустимый уровень постоянной составляющей сигнала на входе измерительного порта, В |
50 | |
Максимально допустимое напряжение на входе тройников смещения, В | 50 | |
Максимально допустимый ток на входе тройников смещения, А | 1 | |
Диапазон рабочих частот без расширения НЧ диапазона, ГГц | от 0,01 до 110 | от 0,01 до 120 |
Диапазон рабочих частот с расширением НЧ диапазона, ГГц | от 9∙10-7 до 110 | от 9∙10-7 до 120 |
Диапазон установки частоты без расширения НЧ диапазона, ГГц | от 0,01 до 110 | от 0,01 до 130 |
Диапазон установки частоты с расширением НЧ диапазона, ГГц | от 5∙10-7 до 110 | от 5∙10-7 до 130 |
Дискретность установки частоты, Гц, не более | 1 | |
Пределы допускаемой относительной погрешности установки частоты опорного генератора, не более |
±1∙10-6 |
Комплекты | Описание |
N5290A | Измерительная система мм-диапазона длин волн на базе анализатора цепей PNA, от 900 Гц до 110 ГГц |
N5291A | Измерительная система мм-диапазона длин волн на базе анализатора цепей PNA, от 900 Гц до 120 ГГц |
