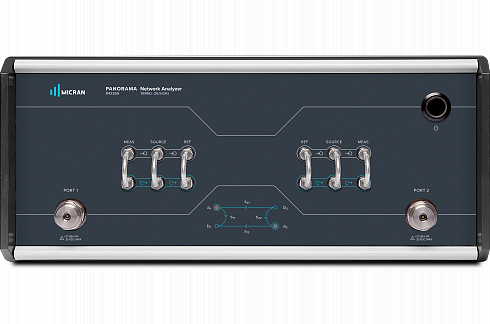

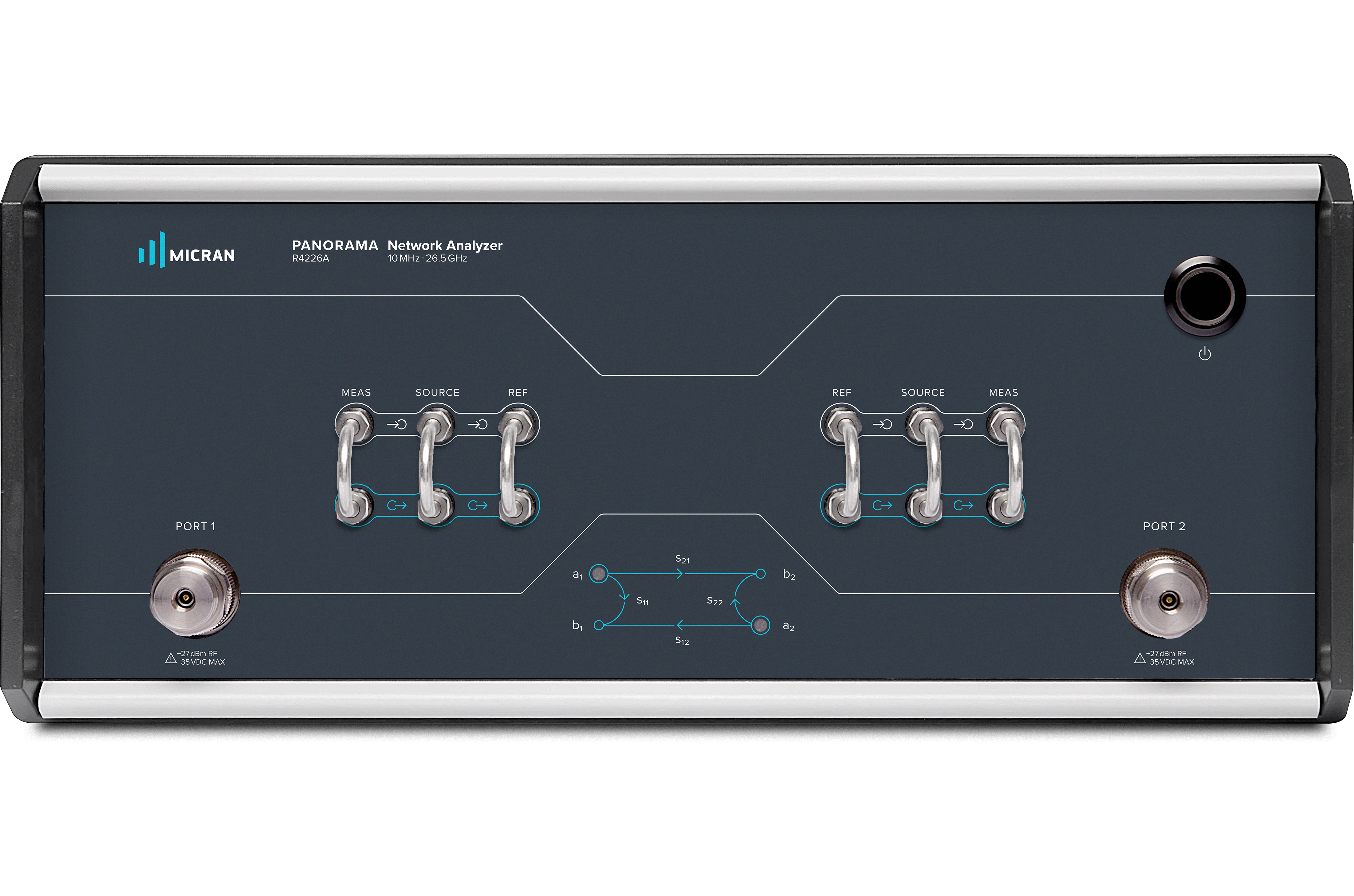

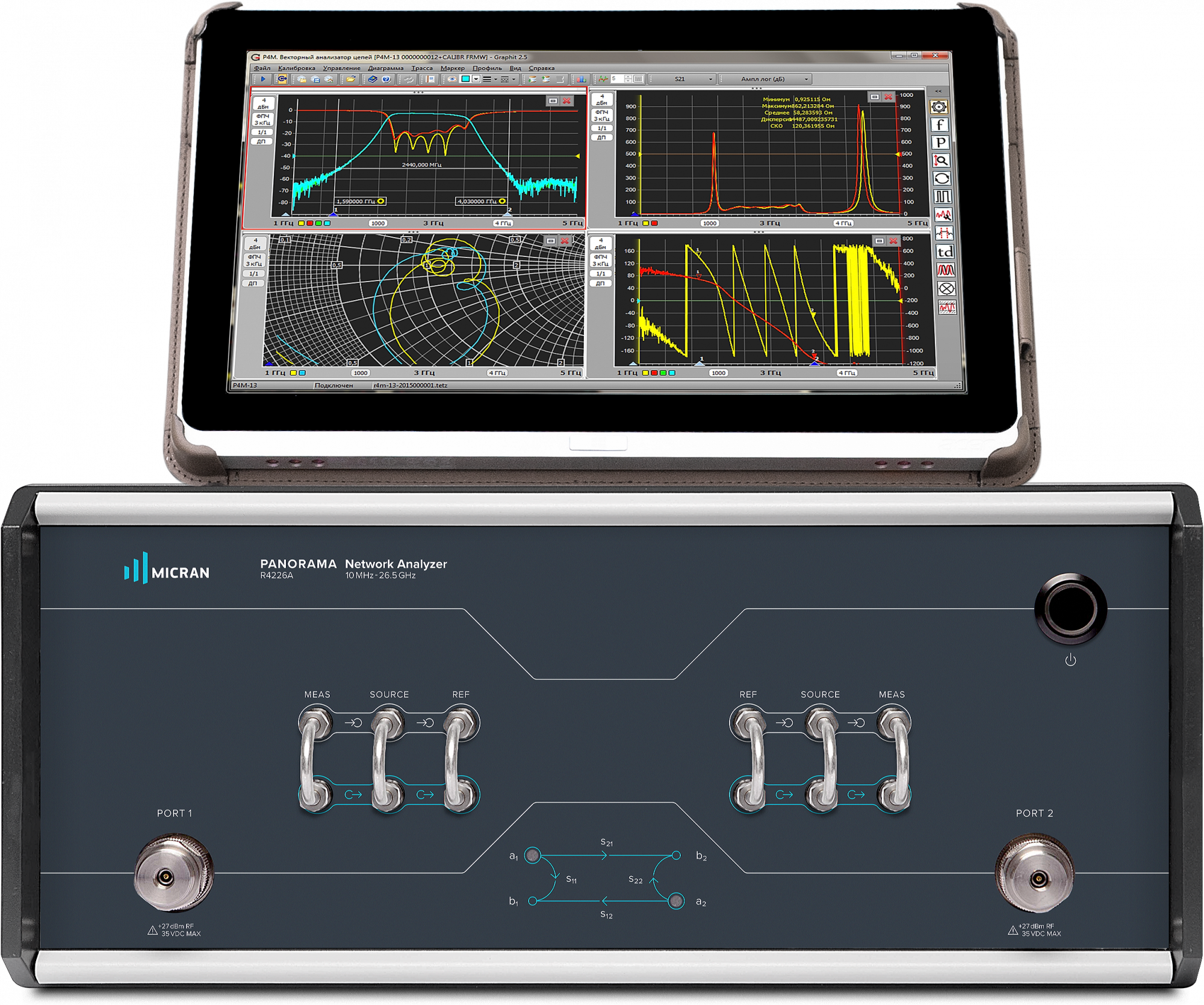

Новое поколение векторных анализаторов цепей (ВАЦ) Р4213 и Р4226, построенных по принципу модульной архитектуры, обеспечивают высокий динамический диапазон и максимальную выходную мощность в своем классе, демонстрируя при этом высокую скорость работы и надежность. Использование новейших запатентованных программно-аппаратных решений дает возможность сочетать в одном приборе широкий спектр СВЧ-измерений и превращает ВАЦ компании «Микран» в идеальное техническое решение сложных задач как при разработке, так и при серийном производстве СВЧ-изделий. Области применения Р4213/Р4226 — исследование, настройка, испытание, контроль и производство ВЧ- и СВЧ-устройств, используемых в радиоэлектронике, связи, радиолокации, измерительной технике. Возможность управления ВАЦ через команды SCPI позволяет интегрировать прибор в автоматизированные контрольно-измерительные комплексы различной сложности.
Возможности применения
Анализ и фильтрация во временной области
— Анализ во временной области позволяет наблюдать измеренные на ВАЦ частотные характеристики во временной области. Что позволяет отображать прошедшие через ИУ или отраженные от него, отклики вдоль оси времени или расстояния.Фильтрация во временной области позволяет подавить мешающие отклики, вызванные, например, переотражениями в оснастке, или выделить полезные отклики цепи, затем выполнить обратное преобразование в частотную область и получить свободную от помех измеряемую характеристику.
Построение ограничительных линий
— Для анализа выхода измеряемых параметров за заданные пределы.
— Удобная возможность для отбраковки ИУ при серийном производстве.
— Задание ограничительных линий табличным способом или непосредственным рисованием на графике.
Сканирование по частоте и/или по мощности
— Непрерывное сканирование/cканирование по списку.
— Возможность измерения компрессии коэффициента усиления, уровня выходной мощности в точке компрессии и амплитудно-фазовой конверсии.
— Динамический диапазон более 135 дБ
— Широкий диапазон установки уровня выходной мощности от −50 до +10 дБм
— Низкая зашумленность трассы 0,002 дБ СКО при полосе фильтра ПЧ 1 кГц
— Измерения в волноводном тракте (TRL калибровка)
Технические характеристики анализаторов Р4213| Диапазон рабочих частот | 0,3 МГц …13,5 ГГц |
| Пределы допуск. относительной погрешности установки частоты выходного сигнала | ± 2 × 10−6 |
| Пределы допуск. относительной погрешности измерения уровня входной мощности (для диапазона установки уровня выходной мощности), дБ | ± 1,5 |
| Диапазон ослаблений аттенюаторов приемников для опции «ДМА», точность установки ослабления ± 2,0 дБ, дБ | 0…30 с шагом 10 дБ |
| Диапазон измерений модуля коэфф. отражения | 0…1 |
| Пределы допуск. абсолютной погрешности измерений модуля коэфф. отражения | ± 0,01 * |
| Пределы допуск. абсолютной погрешности измерений фазы коэфф. отражения, градус | ± 1,7 * |
| Пределы допуск. абсолютной погрешности измерений модуля коэфф. передачи ∆S21 (∆S12), дБ | ± 0,175 ** |
Технические характеристики анализаторов Р4226
| Диапазон рабочих частот | 10 МГц …26,5 ГГц |
| Пределы допуск. относительной погрешности установки частоты выходного сигнала | ± 2 × 10−6 |
| Пределы допуск. относительной погрешности измерения уровня входной мощности (для диапазона установки уровня выходной мощности), дБ | ± 1,5 |
| Диапазон ослаблений аттенюаторов приемников для опции «ДМА», точность установки ослабления ± 2,0 дБ, дБ | 0…30 с шагом 10 дБ |
| Диапазон измерений модуля коэфф. отражения | 0…1 |
| Пределы допуск. абсолютной погрешности измерений модуля коэфф. отражения | ± 0,01 * |
| Пределы допуск. абсолютной погрешности измерений фазы коэфф. отражения, градус | ± 1,7 * |
| Пределы допуск. абсолютной погрешности измерений модуля коэфф. передачи ∆S21 (∆S12), дБ | ± 0,175 ** |
| Опции | Описание |
| 13Н | Выходной соединитель, тип NMD 3,5 вилка |
| ДПА | Прямой доступ к генератору и приемнику |
| ДМА | Расширенный динамический диапазон |
| СПА | Встроенный переключатель опорного приемника |
| СЧП | Смещение частоты приемника |
| ИИП | Импульсные измерения, только для Р4226 |
| Модели | Описание |
| Р4213/1 | Анализатор цепей векторный, 0,3 МГц …13,5 ГГц, опция «01Р» |
| Р4213/2 | Анализатор цепей векторный, 0,3 МГц …13,5 ГГц, опция «11Р» |
| Р4213/3 | Анализатор цепей векторный, 0,3 МГц …13,5 ГГц, опции «01Р», «ДПА» |
| Р4213/4 | Анализатор цепей векторный, 0,3 МГц …13,5 ГГц, опции «11Р», «ДПА» |
| Р4213/5 | Анализатор цепей векторный, 0,3 МГц …13,5 ГГц, опции «01Р», «ДМА» |
| Р4213/6 | Анализатор цепей векторный, 0,3 МГц …13,5 ГГц, опции «11Р», «ДМА» |
| Р4226/1 | Анализатор цепей векторный, 10 МГц …26,5 ГГц, опция «13Н» |
| Р4226/2 | Анализатор цепей векторный, 10 МГц …26,5 ГГц, опции «13Н», «ДПА» |
| Р4226/3 | Анализатор цепей векторный, 10 МГц …26,5 ГГц, опции «13Н», «ДМА» |
| Р4226/4 | Анализатор цепей векторный, 10 МГц …26,5 ГГц, опции «13Н», «ДПА», «СПА» |
| Р4226/5 | Анализатор цепей векторный, 10 МГц …26,5 ГГц, опции «13Н», «ДМА», «СПА» |
