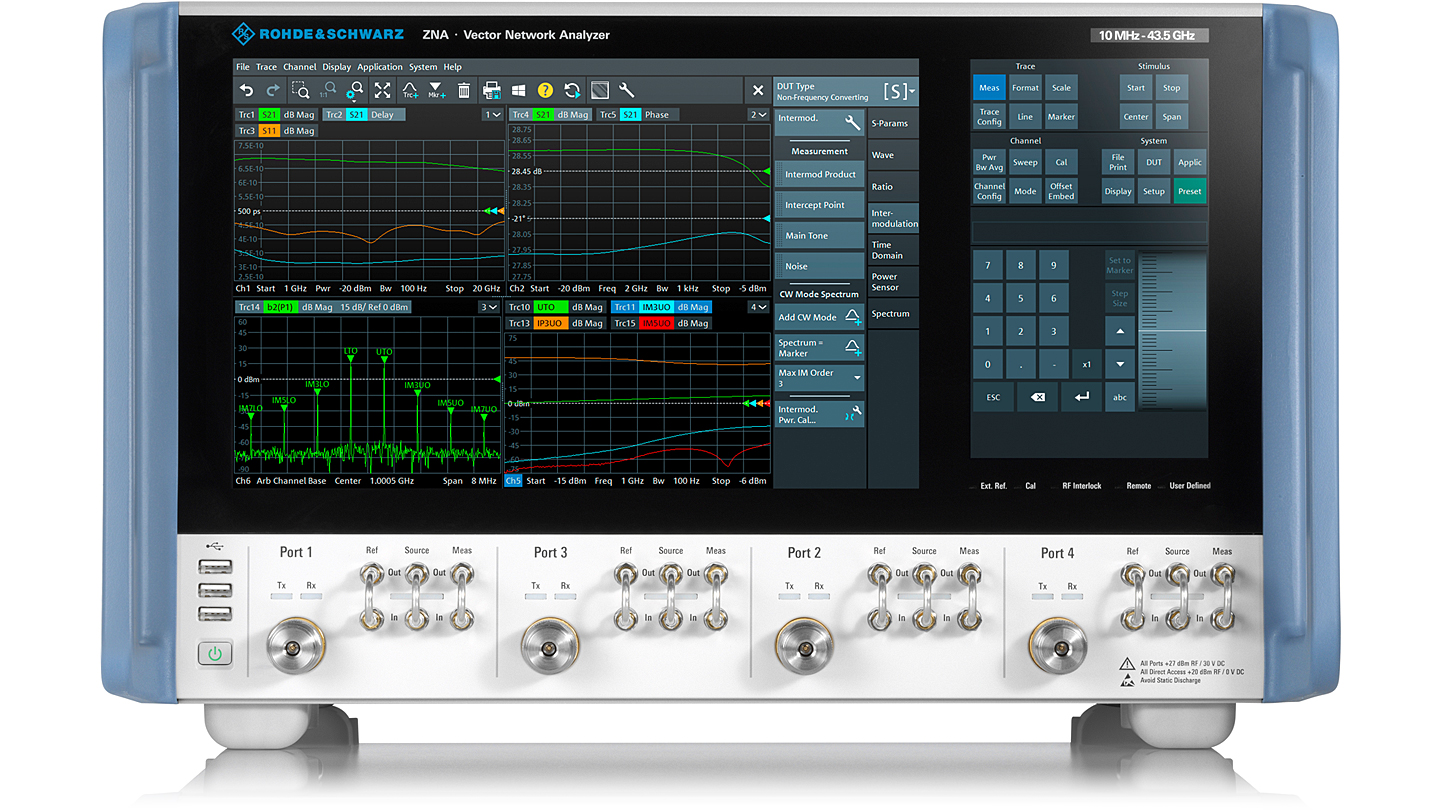

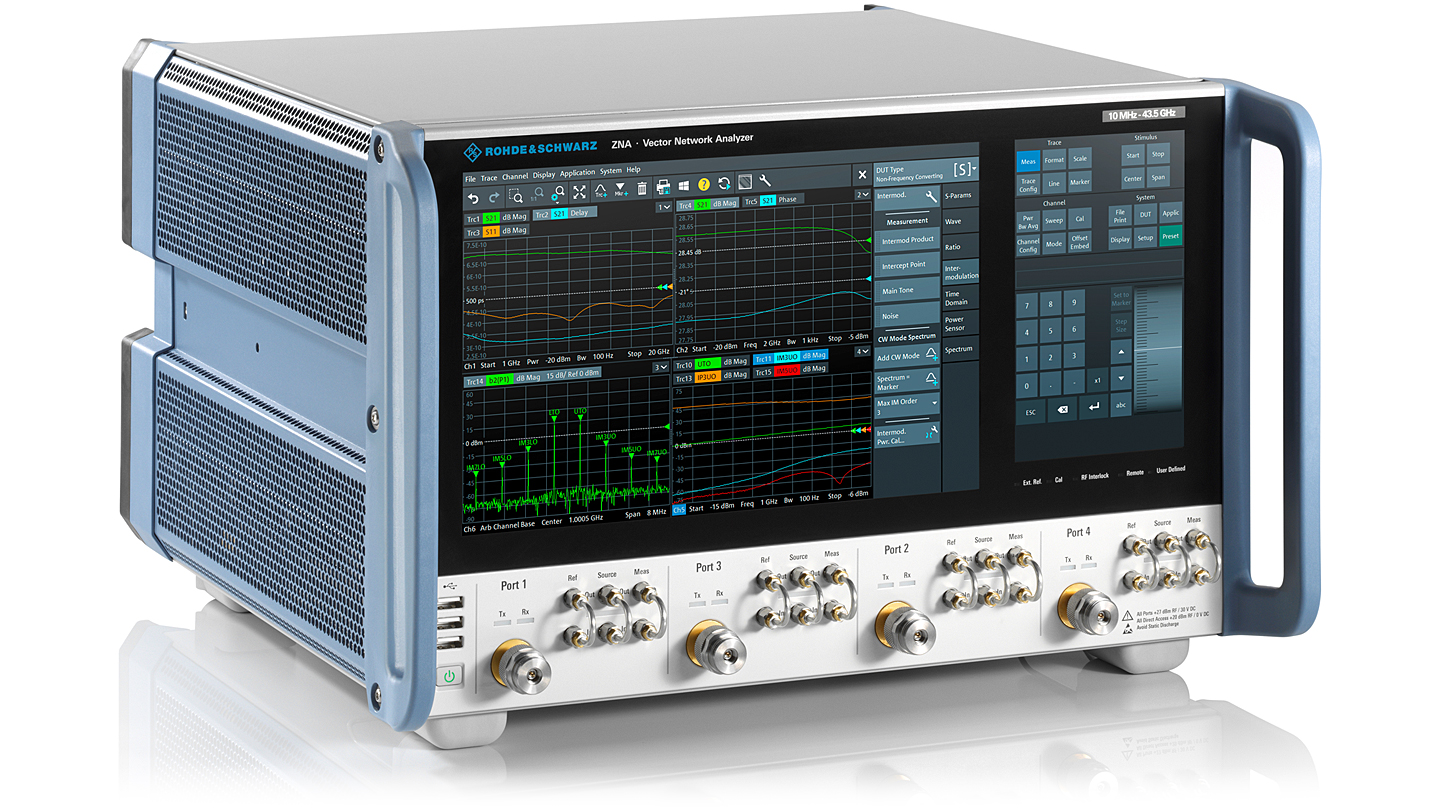

Векторные анализаторы цепей серии Rohde & Schwarz ZNA с диапазоном частот от 10 МГц до 67 ГГц
Подробнее
Описание
Векторные анализаторы цепей R&S®ZNA — серия высококлассных ВАЦ от компании R&S с уникальной аппаратной концепцией, превосходными ВЧ-характеристиками и широким набором программных функций. R&S®ZNA — это высокоэффективная, универсальная и компактная измерительная система с сенсорным управлением и ориентированным на ИУ решением, позволяющая определять характеристики как активных, так и пассивных устройств.
Ключевые факты
- От 10 МГц до 26,5/43,5 ГГц (R&S®ZNA26/43)
- Выпускаются 2- и 4-портовые модели
- Превосходные ВЧ-характеристики
- До четырех встроенных источников
- Уникальное и интуитивно-понятное сенсорное управление
Превосходные ВЧ-характеристики
Высокая производительность и высокая скорость для выполнения расширенного набора измерительных задач
- Точность измерений на активных и пассивных компонентах
- Широкий динамический диапазон для определения характеристик испытуемых устройств даже с высоким ослаблением
- Превосходная стабильность, низкий уровень помех на кривой и великолепные исходные системные данные для обеспечения высокой надежности
- Возможность выполнения метеорологических задач благодаря высокой точности
- Широкий диапазон развертки по мощности
Универсальные аппаратные опции
Высокоэффективная и универсальная измерительная система

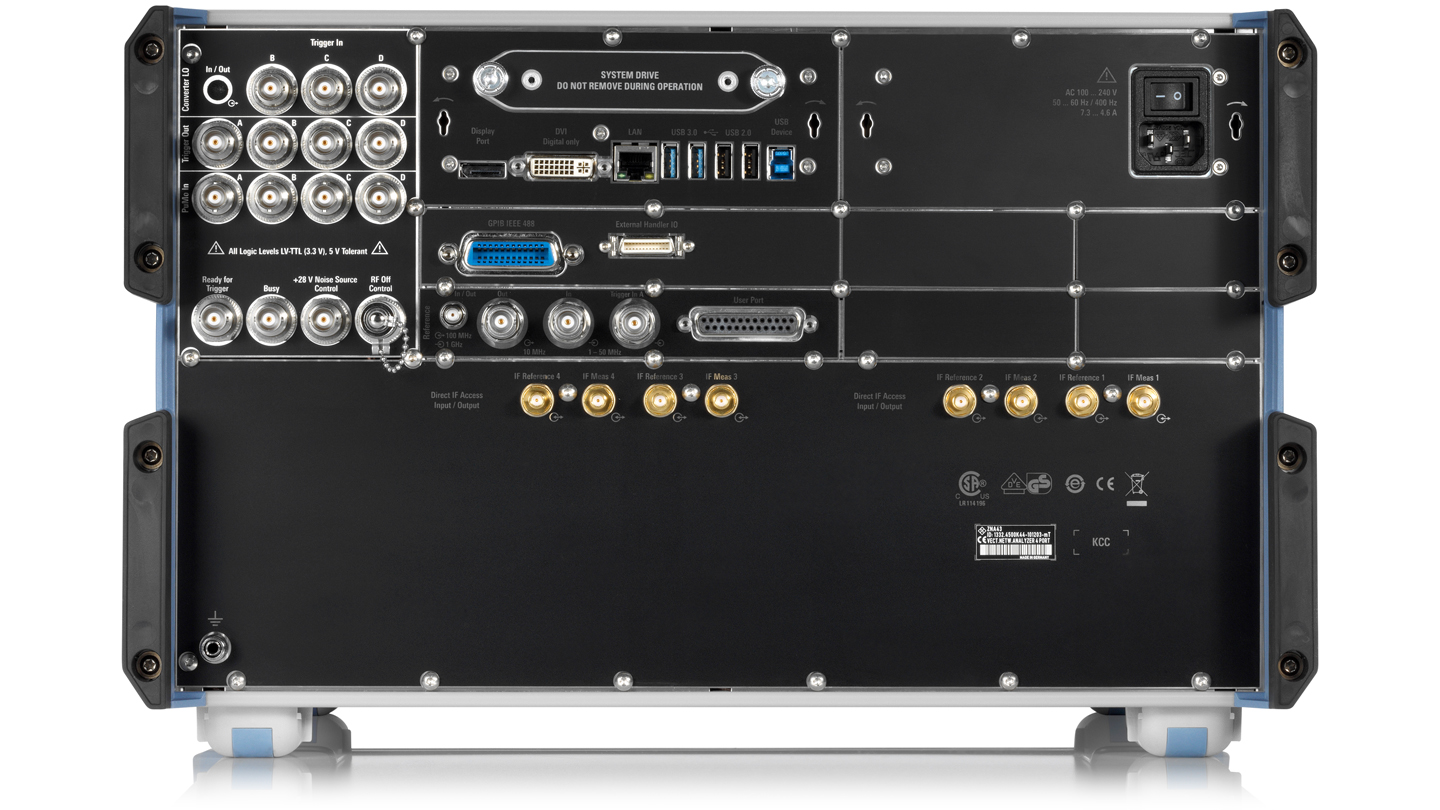

- Дополнительный прямой доступ к каналам для широкого динамического диапазона, внешних схем измерения и системной интеграции
- До четырех внутренних фазово-когерентных источников для обеспечения высокой гибкости и малого времени развертки
- До двух внутренних гетеродинов приемников для быстрого измерения параметров смесителей с низким уровнем помех на кривой
- До восьми независимых приемников для надежных многоканальных измерений фазы
- До четырех внутренних импульсных модуляторов и генераторов импульсов
- Дополнительные ступенчатые аттенюаторы источников и приемников для расширения полезного диапазона мощности
Широкий набор программных опций
Интуитивно-понятная настройка измерений
- Анализ во временной области и расширенные функции, такие как глазковая диаграмма для проверки целостности сигнала
- Скалярные измерения параметров смесителей и измерения с преобразованием частоты
- Векторные измерения параметров смесителей для усовершенствованного измерения параметров смесителей
- Измерения с преобразованием частоты на смесителях/преобразователях без доступа к гетеродину
- Режим анализа спектра для расширенного анализа испытуемого устройства
Уникальная рабочая концепция
Интуитивно-понятное сенсорное управление с помощью усовершенствованного пользовательского интерфейса
- Два независимых сенсорных экрана для удобства управления
- Отображение выбранного пользователем содержимого (например, команд SCPI) на экране меньшего размера
- Эффективное управление с помощью мультисенсорных жестов
- Произвольная настройка каналов и диаграмм простым перетаскиванием
- Концепция, ориентированная на ИУ, которая адаптируется к пользовательским требованиям и оптимизирует настройки
- Функции расширенной оценки для детального анализа кривых результатов измерений
Модули расширения
Расширение диапазона частот до 500 ГГц с помощью семейств преобразователей R&S®ZVA-Z и R&S®ZC.
Принадлежности для полнофункционального решения
Различные принадлежности для калибровки, верификации и различных измерений
- Комплекты для механической калибровки и верификации
- Модули автоматической калибровки
- Линейные модули калибровки для обновления калибровочных данных на месте
- Измерительные кабели
- Динамометрические ключи
- Поддержка семейства датчиков мощности R&S®NRP
Характеристики
| Основные характеристики | |
| Диапазон частот | от 10 МГц до 26,5 ГГц от 10 МГц до 43,5 ГГц |
| Кол-во портов | 2 или 4 |
| Кол-во источников | 1 (2-портовая модель) 2 или 4 (4-портовая модель) |
| ВЧ-характеристики | |
| Динамический диапазон | до 128 дБ (норм., с опциями) до 146 дБ (тип., с опциями) |
| Макс. выходная мощность | до +15 дБмВт (норм.) до + 20 дБмВт (тип.) |
| Диапазон мощности | до 100 дБ |
| Скорость измерений | 5,1 мс на 201 точку, ШППЧ 500 кГц, полоса обзора 1 ГГц, коррекция выключена |
| Полоса ПЧ (ШППЧ) | от 1 Гц до 30 МГц (с опцией) |
| Дисплей и ОС | |
| Размер и тип | сенсорные экраны 12,1" и 7" |
| Операционная система | Windows 10 |
| Общие данные | |
| Габариты (Ш x В x Г) | 461,4 мм x 284,6 мм x 462,1 мм |
| Масса | от 24 до 29 кг |
Документы
Rohde and Schwarz ZNA Брошюра
24.6 Мб
Описание
| Опции | Описание |
| R&S ZNA-B4 | Прецизионный встроенный термостатированый кварцевый опорный генератор |
| R&S ZNA-B5 | 2-ой встроенный гетеродин 4-х портовой модели от 10 МГц до 26,5 ГГц |
| R&S ZNA-B8 | Гетеродин с преобразователем миллиметрового диапазона |
| R&S ZNA-B19 | Дополнительный съемный жесткий диск |
| R&S ZNA-B26 | Прямой доступ к ПЧ |
| R&S ZNA-B91 | Плата ввода/вывода для запуска и управления |
| R&S ZNA26-B3 | 3-й и 4-й внутренние источники для ZNA26 4-х портовый |
| R&S ZNA43-B3 | 3-й и 4-й внутренние источники для ZNA43 4-х портовый |
| R&S ZNA26-B16 | Прямой доступ к источнику и приемнику для R&S®ZNA26 4-х портовая модель |
| R&S ZNA43-B16 | Прямой доступ к источнику и приемнику для R&S®ZNA43 4-х портовая модель |
| R&S ZNA26-B21 | Шаговый аттенюатор Источника, тестовый порт 1 |
| R&S ZNA26-B22 | Шаговый аттенюатор Источника, тестовый порт 2 |
| R&S ZNA26-B23 | Шаговый аттенюатор Источника, тестовый порт 3 |
| R&S ZNA26-B24 | Шаговый аттенюатор Источника, тестовый порт 4 |
| R&S ZNA43-B21 | Шаговый аттенюатор Источника, тестовый порт 1 |
| R&S ZNA43-B22 | Шаговый аттенюатор Источника, тестовый порт 2 |
| R&S ZNA43-B23 | Шаговый аттенюатор Источника, тестовый порт 3 |
| R&S ZNA43-B24 | Шаговый аттенюатор Источника, тестовый порт 4 |
| R&S ZNA26-B31 | Шаговый аттенюатор Приемника, тестовый порт 1 |
| R&S ZNA26-B32 | Шаговый аттенюатор Приемника, тестовый порт 2 |
| R&S ZNA26-B33 | Шаговый аттенюатор Приемника, тестовый порт 3 |
| R&S ZNA26-B34 | Шаговый аттенюатор Приемника, тестовый порт 4 |
| R&S ZNA43-B31 | Шаговый аттенюатор Приемника, тестовый порт 1 |
| R&S ZNA43-B32 | Шаговый аттенюатор Приемника, тестовый порт 2 |
| R&S ZNA43-B33 | Шаговый аттенюатор Приемника, тестовый порт 3 |
| R&S ZNA43-B34 | Шаговый аттенюатор Приемника, тестовый порт 4 |
| R&S ZNA26-B41 | Импульсный модулятор, тестовый порт 1 |
| R&S ZNA26-B42 | Импульсный модулятор, тестовый порт 2 |
| R&S ZNA26-B43 | Импульсный модулятор, тестовый порт 3 |
| R&S ZNA26-B44 | Импульсный модулятор, тестовый порт 4 |
| R&S ZNA43-B41 | Импульсный модулятор, тестовый порт 1 |
| R&S ZNA43-B42 | Импульсный модулятор, тестовый порт 2 |
| R&S ZNA43-B43 | Импульсный модулятор, тестовый порт 3 |
| R&S ZNA43-B44 | Импульсный модулятор, тестовый порт 4 |
| R&S ZNA-K1 | Режим анализатора спектра |
| R&S ZNA-K2 | Анализ во временной области (TDR) |
| R&S ZNA-K20 | Расширенный анаилз во временной области, включая глазковую диаграмму |
| R&S ZNA-K4 | Скалярные измерения параметров смесителей и произвольные измерения с преобразованием частоты |
| R&S ZNA-K5 | Измерения параметров преобразователей с векторной коррекцией (без эталонного смесителя и опорной фазы), требуется ZNA-K4 |
| R&S ZNA-K7 | Измерения импульсных сигналов: настройка импульса, измерение профиля импульса и последовательности импульсов, требуется опция ZNA-K17 |
| R&S ZNA-K9 | Измерения группового времени задержки на преобразователях частоты без доступа к гетеродину (рекомендуется 4 порта и кабели ZNA26/43-Z9, требуются B16 и K4 опции) |
| R&S ZNA-K17 | Расширенная полоса ПЧ до 30 МГц |
| R&S ZNA-K19 | Разрешение по частоте 1 мГц |
| R&S ZN-Z235 | Калибровочный комплект, 0 Гц - 26.5 ГГц, 3.5 мм |
| R&S ZN-Z229 | Калибровочный комплект, 0 Гц - 43.5 ГГц, 2.92 мм |
| R&S ZN-Z240 | Калибровочный комплект, 0 Гц - 50.0 ГГц, 2.4 мм |
| R&S ZN-Z51 | Калибровочный блок, 100 кГц - 8.5 ГГц, 4-х портовый, 3.5 мм (f) |
| R&S ZN-Z53 | Калибровочный блок, 100 кГц - 26.5 ГГц, 2-х портовый, 3.5 мм (f) |
| R&S ZN-Z54 | Калибровочный блок, 9 кГц - 40 ГГц, 2-х портовый, 2.92 мм (f) |
| R&S ZN-Z55 | Калибровочный блок, 9 кГц - 50 ГГц, 2-х портовый, 2.4 мм (f) |
| R&S ZV-Z335 | T-контроль, верификационное устройство, 45 МГц - 26.5 ГГц, 3.5 мм (f - m) |
| R&S ZV-Z329 | T-контроль, верификационное устройство, 45 МГц - 40 ГГц, 2.92 мм (f - m) |
| R&S ZV-Z324 | T-контроль, верификационное устройство, 45 МГц - 50 ГГц, 2.4 мм (f - m) |
| R&S ZV-Z435 | Верификационный набор, 45 МГц - 26.5 ГГц, 3.5 мм |
| R&S ZV-Z429 | Верификационный набор, 45 МГц - 40.0 ГГц, 2.92 мм |
| R&S ZV-Z424 | Верификационный набор, 45 МГц - 50.0 ГГц, 2.4 мм |
| R&S ZZA-KN6 | 19" адаптер для крепления в стойку |
| R&S ZNA26-Z9 | Набор кабельных сборок для R&S®ZNA-K9 (3.5 мм для R&S®ZNA26) |
| R&S ZNA43-Z9 | Набор кабельных сборок для R&S®ZNA-K9 (2.4 мм для R&S®ZNA43) |
| R&S ZTW | Ключ моментный R&S®ZNA разъема тестового порта, 19 мм ширина, 0.9 Нм |
Модели
| Модели | Описание |
| ZNA26 | ВАЦ, частота от 10 МГц до 26,5 ГГц; 2 или 4 порта; 3,5 мм (вилка) |
| ZNA43 | ВАЦ, частота от 10 МГц до 43,5 ГГц; 2 или 4 порта; 2,92 мм или 2,4 мм (вилка) |
| ZNA50 | ВАЦ, частота от 10 МГц до 50 ГГц; 2 или 4 порта; 2,4 мм |
| ZNA67 | ВАЦ, частота от 10 МГц до 67 ГГц; 2 или 4 порта; 1,85 мм |
