Описание

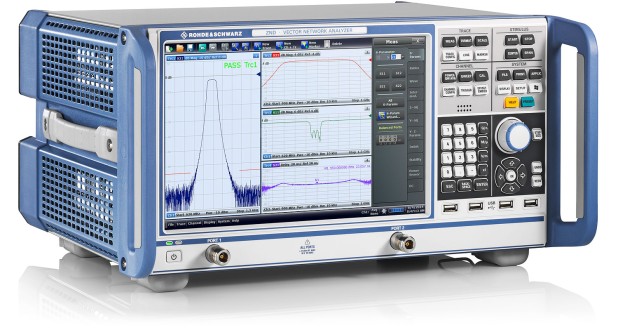

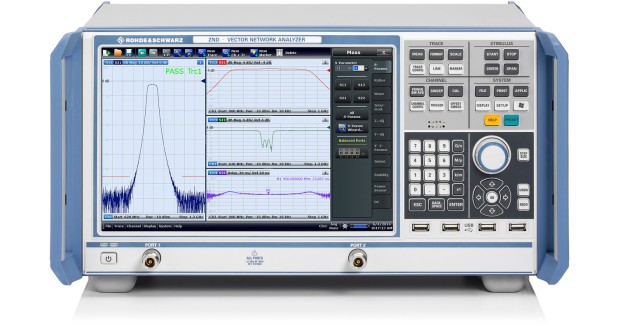

R&S®ZND — это базовый анализатор цепей, который поддерживает однонаправленные измерения до 4,5 ГГц. Доступны опции для выполнения двунаправленных измерений и расширения диапазона частот до 8,5 ГГц.
Ключевые факты:
- Двухпортовый анализатор цепей для однонаправленных измерений в диапазоне от 100 кГц до 4,5 ГГц
- Диапазон частот может быть расширен до 8,5 ГГц
- Тестер может быть расширен до двунаправленных измерений
- Управление при помощи сенсорного экрана
- Динамический диапазон до 120 дБ
- Диапазон развертки по мощности до 48 дБ
- Полоса пропускания от 1 Гц до 300 кГц
- Более 100 кривых и каналов
- Совместимость со всеми анализаторами цепей от компании Rohde&Schwarz
Особенности и преимущества
Анализатор, который превосходит ваши требования
- Векторный анализ цепей
- Однонаправленный тестер
- Двунаправленный тестер
- Удобное обновление
- Анализ во временной области для измерений кабелей и фильтров
- Простой переход к анализаторам от семейства R&S®ZNB
- Интерфейсы для управления последовательностью испытаний в производственных средах
Простота эксплуатации
- Простая структура меню для эффективной эксплуатации
- Оптимальная настройка изображения для любой измерительной задачи
Простая калибровка
- Метод калибровки, подходящий для любой системы
- Гибкость и точность с комплектами для калибровки от компании Rohde & Schwarz
- Автоматическая калибровка в течение 30 секунд
Характеристики
Основные характеристики | |
Диапазон частот | от 100 кГц до 4,5 / 8,5 ГГц |
Кол-во портов | 2 |
Кол-во источников | 1 |
ВЧ-характеристики | |
Динамический диапазон | до 120 дБ (норм.) до 130 дБ (тип.) |
Макс. выходная мощность | до +10 дБмВт (ном.) (при B7) |
Диапазон мощности | до 55 дБ (при K7) |
Скорость измерений | 5 мс на 201 точку, ШППЧ 300 кГц, полоса обзора 200 МГц, коррекция выключена |
Полоса ПЧ (ШППЧ) | от 1 Гц до 300 кГц |
Дисплей и ОС | |
Размер и тип | 12,1" сенсорный экран |
Операционная система | Windows 10 |
Общие данные | |
Габариты (Ш x В x Г) | 462,5 мм × 239,6 мм × 361,5 мм |
Масса | 14 кг |
Документы
Описание
Опции | Описание |
R&S ZND-K1 | Расширение частотного диапазона, однонаправленное, 8.5 ГГц |
R&S ZND-K2 | Функция измерений во временной области (TDR) |
R&S ZND-K5 | Полный тестовый набор, базовый блок, двунаправленные измерения, 4.5 ГГц |
R&S ZND-K6 | Полный тестовый набор, базовый блок, двунаправленные измерения, 8.5 ГГц |
R&S ZND-K7 | Расширение диапазона мощности для R&S®ZND |
R&S ZND-K8 | Расширение частотного диапазона, полный тестовый набор, двунаправленные измерения, 8.5 ГГц |
R&S ZND-K19 | 1 МГц Частотное разрешение |
R&S ZND-B7 | Высокая выходная мощность |
R&S ZND-B10 | GPIB интерфейс |
R&S ZND-B19 | Дополнительный съемный жесткий диск |
R&S ZN-B14 | Handler I/O |
R&S ZZA-KN5 | Набор для монтажа в стойку 19" |
