Векторные анализаторы цепей Rohde & Schwarz ZNL с диапазоном частот от 5 кГц до 6 ГГц
Подробнее
Описание
Измерительное оборудование для радиоизмерительных задач должно соответствовать самым высоким стандартам качества. Приборы должны быть универсальными и простыми в использовании. Определяющее значение имеют высокая скорость измерения и стабильность рабочих характеристик. Анализатор R&S®ZNL отвечает этим требованиям и предлагает даже больше, сочетая функциональные возможности векторного анализатора цепей, анализатора спектра и измерителя мощности в одном компактном приборе.
Ключевые факты:
- Диапазон частот от 5 кГц до 3 ГГц (R&S®ZNL3), 4,5 ГГц (R&S®ZNL4) или 6 ГГц (R&S®ZNL6)
- Двухпортовый векторный анализатор цепей для двунаправленных измерений
- Универсальный инструмент
- Векторный анализатор цепей
- Полностью интегрированный анализатор спектра (дополнительно, для R&S®ZNL3, R&S®ZNL4 и R&S®ZNL6)

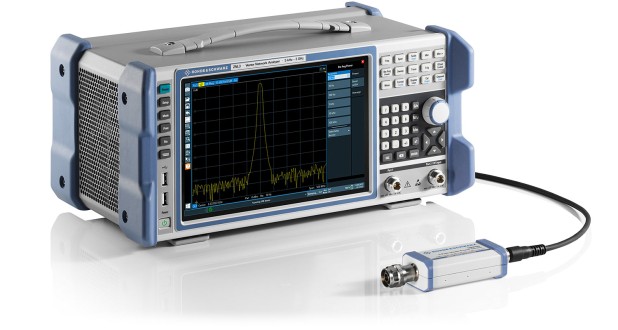

- Поддержка внешнего датчика мощности
- Широкий динамический диапазон 130 дБ (тип.)
- Диапазон выходной мощности: от –40 дБмВт до 3 дБмВт (тип.)
- Полоса измерения: от 1 Гц до 500 кГц
- Высокая скорость измерений, а именно 16,7 мс для 401 точки (полоса ПЧ 100 кГц, полоса обзора 200 МГц, двухпортовая калибровка TOSM (SOLT))
- Компактность, небольшая масса (от 6 до 8 кг)
- Опциональный аккумулятор
- Операционная система Windows 10
Особенности и преимущества
Анализатор «три в одном»: компактный векторный анализатор цепей
- Прекрасные ВЧ-характеристики
- Универсальные функции для лабораторных и производственных условий
- Анализ во временной области и измерение расстояния до места повреждения
- Компактный прибор «три в одном»
- Дистанционное управление по LAN и через дополнительный интерфейс GPIB
Анализатор «три в одном»: полностью интегрированный анализатор спектра
- Встроенное аппаратное обеспечение для стабильных ВЧ-характеристик
- Функция анализатора спектра
- Аналоговая демодуляция
- Цифровая демодуляция
Анализатор «три в одном»: ВЧ-измеритель мощности
- Точные измерения мощности
Пользовательский интерфейс с мультисенсорным экраном
- Понятная структура меню для эффективности эксплуатации

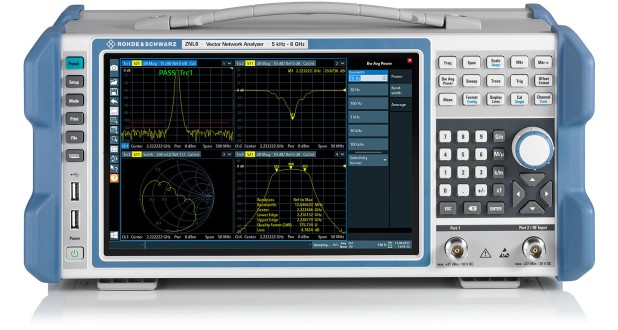

- Большой 10,1-дюймовый мультисенсорный экран для удобной работы
- Встроенный ПК
- Одновременное отображение нескольких режимов измерения с помощью функции MultiView
Полная портативность — идеальный выбор для полевых измерений

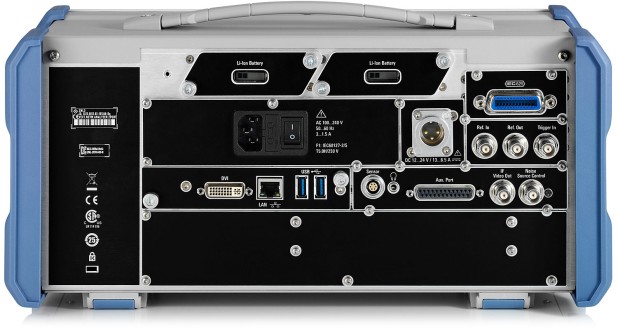

- Аккумулятор и питание от источника постоянного тока для использования в полевых условиях
- Принадлежности для транспортировки и полевых измерений
Характеристики
| Анализ цепей | ||
| Диапазон частот | R&S®ZNL3 | от 5 кГц до 3 ГГц |
|
R&S®ZNL4 |
от 5 кГц до 4,5 ГГц | |
| R&S®ZNL6 | От 5 кГц до 6 ГГц | |
| Динамический диапазон | >120 дБ (номин.); тип. >130 дБ | |
| Выходная мощность | 0 дБмВт (номин.) тип. + 3 дБмВт | |
| Помехи на кривой | <0,0035 дБ (номин.); тип. <0,0005 дБ | |
| Скорость измерений | ||
| Время развертки | 401 точка, двухпортовая калибровка TOSM, полоса 200 МГц, полоса ПЧ 100 кГц | 16,7 мс |
| Передача данных | по IEC/IEEE/GPIB, 201 точка | тип. 3 мс |
| HiSLIP по локальной сети 1 Гбит/с | тип. 2,5 мс | |
| Параметры измерения | S-параметры (Sxy); волновые величины, волновые соотношения, параметры импеданса (Zxy); параметры полной проводимости (Y); запасы устойчивости | |
| Форматы отображения | дБ, амплитуда, фаза, диаграмма Смита, диаграмма направленности, КСВН, развернутая фаза, линейная амплитуда, диаграмма полных проводимостей, вещественная, мнимая, задержка | |
| Методы калибровки | нормализация отражения (ХХ или КЗ), отражение (OSM(OSL)), расширенная нормализация отражения (OM или SM); нормализация передачи (калибровка частотной характеристики), нормализация передачи в обоих направлениях (калибровка частотной характеристики), один тракт, два порта, TOSM (SOLT) | |
| Кол-во точек | режим векторного анализатора цепей | От 1 до 100 001 |
| Режим анализатора спектра | От 101 до 100 001 | |
| Полоса ПЧ | От 1 Гц до 500 кГц (с шагом 1/1,5/2/3/5/7) | |
| Анализ спектра (R&S®ZNL3 с R&S®ZNL3-B1, R&S®ZNL4 с R&S®ZNL4-B1 или R&S®ZNL6 с опцией R&S®ZNL6-B1) | ||
| Диапазон частот | R&S®ZNL3 | От 5 кГц до 3 ГГц (разрешение 1 Гц) |
| RSZNL4&® | От 5 кГц до 4.5 ГГц (разрешение 1 Гц) | |
| R&S®ZNL6 | От 5 кГц до 6 ГГц (разрешение 1 Гц) | |
| Средний уровень собственного шума (DANL) | ВЧ-ослабление 0 дБ | <-140 дБмВт (номин.); тип. <-150 дБмВт |
| Фазовый шум | 1 ГГц, отстройка 10 кГц | <-103 дБн (1 Гц); <-108 дБн (1 Гц) |
| Макс. ширина полосы анализа сигналов | с опцией R&S®FPL1-B40 | 40 МГц |
| Интермодуляция | ||
| Точка пересечения третьего порядка (TOI) | 300 МГц ≤ fin ≤ 3 ГГц | >16 дБмВт (номин.); тип. >20 дБмВт |
| Точка пересечения со второй гармоникой (SHI) | 900 МГц ≤ fin ≤ 1,5 ГГц | 70 дБмВт (ном.) |
| Общие функции | ||
| Предельные линии | режим векторного анализатора цепей | одиночный, сегментированный, верхний предел, нижний предел |
| Количество каналов | с однопортовым векторным анализатором цепей | без ограничений |
| Количество настроек каналов | макс. 14 | |
| Количество кривых (одновременное отображение) | режим векторного анализатора цепей | без ограничений |
|
режим анализатора спектра (R&S®ZNL3-B1/R&S®ZNL4-B1/R&S®ZNL6-B1 опция) |
6 | |
| Количество маркеров | режим векторного анализатора цепей | 10 + 1 опорный маркер (для кривой)/данные трассировки> |
|
режим анализатора спектра (R&S®ZNL3-B1/R&S®ZNL4-B1/R&S®ZNL6-B1 опция) |
16 | |
| Общие данные | ||
| Операционная система | Windows 10 | |
| Дисплей | 10,1-дюймовый (26.4 см), WXGA, цветной жидкокристаллический мультисенсорный экран | |
| Размеры (Ш × В × Г) | 408 мм × 186 мм × 235 мм | |
| Масса | в зависимости от конфигурации | От 6 до 8 кг |
Документы
Описание
| Опции | Описание |
| R&S FPL1-B478 | Набор для монтажа в стойку 19" |
| R&S NRP-Z11 | Универсальный преобразователь мощности, 10 МГц - 8 ГГц, 200 мВт |
| R&S NRP-Z21 | Универсальный преобразователь мощности, 10 МГц - 18 ГГц, 200 мВт |
| R&S NRP-Z22 | Универсальный преобразователь мощности, 10 МГц - 18 ГГц, 2 Вт |
| R&S NRP-Z23 | Универсальный преобразователь мощности, 10 МГц - 18 ГГц, 15 Вт |
| R&S NRP-Z24 | Универсальный преобразователь мощности, 10 МГц - 18 ГГц, 30 Вт |
| R&S NRP-Z51 | Термоэлектрический Преобразователь мощности, 0 Гц - 18 ГГц, 100 мВт |
| R&S NRP-Z55 | Термоэлектрический Преобразователь мощности, 0 Гц - 40 ГГц, 100 мВт |
| R&S NRP-Z56 | Термоэлектрический Преобразователь мощности, 0 Гц - 50 ГГц, 100 мВт |
| R&S NRP-Z57 | Термоэлектрический Преобразователь мощности, 0 Гц - 67 ГГц, 100 мВт |
| R&S NRP-Z58 | Термоэлектрический Преобразователь мощности, 0 Гц - 110 ГГц, 100 мВт |
| R&S NRP-Z91 | Средней мощности Преобразователь мощности, 9 кГц - 6 ГГц, 200 мВт |
| R&S NRP-Z92 | Средней мощности Преобразователь мощности, 9 кГц - 6 ГГц, 2 Вт |
| R&S ZNL3-B1 | Анализатор спектра для R&S®ZNL3 |
| R&S ZNL3-B22 | Расширенный диапазон мощности источника для 2-х портового R&S®ZNL3 |
| R&S ZNL6-B22 | Расширенный диапазон мощности источника для 2-х портового R&S®ZNL6 |
| R&S ZNL3-B31 | Шаговый аттенюатор приемника, порт 1, для R&S®ZNL3 |
| R&S ZNL3-B32 | Шаговый аттенюатор приемника, порт 2, для R&S®ZNL3 |
| R&S ZNL6-B31 | Шаговый аттенюатор приемника, порт 1, для R&S®ZNL6 |
| R&S ZNL6-B32 | Шаговый аттенюатор приемника, порт 2, для R&S®ZNL6 |
| R&S FPL1-B4 | Прецизионный внутренний генератор опорной частоты (OCXO) |
| R&S FPL1-B5 | Дополнительный интефейс |
| R&S FPL1-B10 | GPIB интерфейс |
| R&S FPL1-B30 | DC источник питания 12 В/24 В |

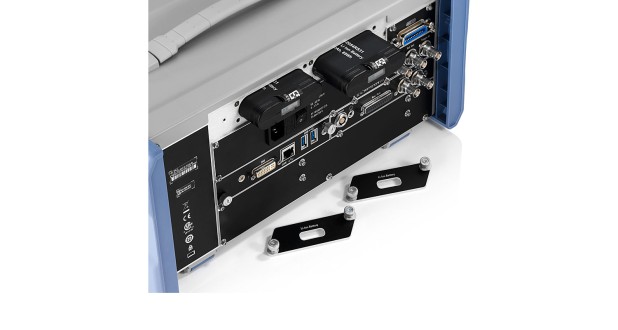

| R&S FPL1-B31 | Встроенная Li-Ion АКБ |
| R&S FPL1-B40 | 40 МГц полоса анализа сигнала |
| R&S ZNL-K2 | Функция измерений во временной области |
| R&S ZNL-K3 | Функция DTF (измерения расстояния до обрыва в кабеле) |
| R&S FPL1-K7 | Демодулятор измерительный АМ/ЧМ/ФМ |
| R&S FPL1-K9 | Поддержка внешних преобразователей мощности серии R&S®NRP |
| R&S FPL1-Z1 | Защитная крышка |

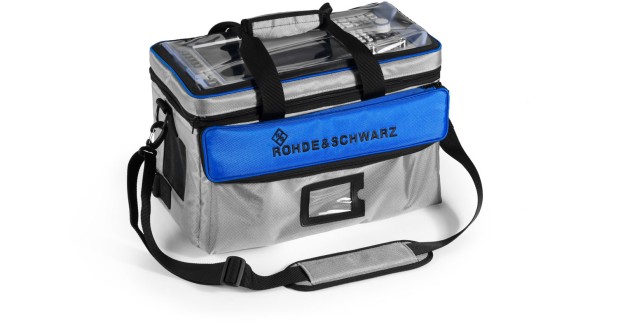

| R&S FPL1-Z2 | Мягкая сумка для переноски и применения вне помещения |
| R&S FPL1-Z3 | Carrying Vest Holster (требуется R&S®FPL1-Z2) |
| R&S FPL1-Z4 | Запасная Li-Ion АКБ |
| R&S FPL1-Z5 | Анти-бликовая пленка для дисплея |
| R&S FSV-B34 | Зарядное устройство для запасной Li-Ion АКБ |
| R&S RAM | L-секция, согласующее устройство 50-75 Ом |
| R&S RAZ | Последовательный резистор 25 Ом (согласование с одно конца) 50-75 Ом |
| R&S RBU100 | Аттенюатор 100 Вт 3/6/10/20/30 дБ, 1 ГГц |
| R&S RBU50 | Аттенюатор 50 Вт 3/6/10/20/30 дБ, 2 ГГц |
| R&S RDL50 | Аттенюатор 50 Вт 20 дБ, 6 ГГц |
| R&S RT-ZA9 | N-типа адаптер для R&S RT-Zx пробников |
| R&S PCK.05 | IEC/IEEE кабель, длина 0,5 м |
| R&S PCK.10 | IEC/IEEE кабель, длина 1 м |
| R&S PCK.20 | IEC/IEEE кабель, длина 2 м |
| R&S PCK.40 | IEC/IEEE кабель, длина 4 м |
| R&S FSE-Z4 | DC-блок, 10 кГц - 18 ГГц (тип N) |
| R&S NRP-Z27 | Преобразователь мощности Module Втith power splitter 0 - 18 ГГц, 500 мВт |
| R&S NRP-Z37 | Преобразователь мощности Module Втith power splitter 0 - 26.5 ГГц, 500 мВт |
| R&S NRP-Z81 | Широкополосный Преобразователь мощности, 50 МГц - 18 ГГц, 100 мВт |
| R&S NRP-Z211 | Преобразователь мощности на диодной паре, 10 МГц - 8 ГГц, 100 мВт |
| R&S NRP-Z221 | Преобразователь мощности на диодной паре, 10 МГц - 18 ГГц, 100 мВт |
| R&S NRP8S | Преобразователь мощности с тремя диодами 100 пВт - 200 мВт, 10 МГц - 8 ГГц |
| R&S NRP8SN | Преобразователь мощности с тремя диодами 100 пВт - 200 мВт, 10 МГц - 8 ГГц, LAN version |
| R&S NRP18S | Преобразователь мощности с тремя диодами 100 пВт - 200 мВт, 10 МГц - 18 ГГц |
| R&S NRP18SN | Преобразователь мощности с тремя диодами 100 пВт - 200 мВт, 10 МГц - 18 ГГц, LAN version |
| R&S NRP33S | Преобразователь мощности с тремя диодами 100 пВт - 200 мВт, 10 МГц - 33 ГГц |
| R&S NRP33SN | Преобразователь мощности с тремя диодами 100 пВт - 200 мВт, 10 МГц - 33 ГГц, LAN version |
| R&S RAZ.02 | Последовательный резистор 25 Ом (согласование с одно конца) 50-75 Ом |
| R&S RBU100.03 | Аттенюатор 100 Вт 3/6/10/20/30 дБ, 1 ГГц |
| R&S RBU50.03 | Аттенюатор 50 Вт 3/6/10/20/30 дБ, 2 ГГц |
| R&S NRP-Z211.02 | Преобразователь мощности на диодной паре, 10 МГц - 8 ГГц, 100 мВт |
Модели
| Модели | Описание |
| R&S ZNL3 | ВАЦ 2-х портовый 5 кГц - 3 ГГц, N(f) |
| R&S ZNL4 | ВАЦ 2-х портовый 5 кГц - 4,5 ГГц, N (розетка) |
| R&S ZNL6 | ВАЦ 2-х портовый 5 кГц - 6 ГГц, N(f) |
