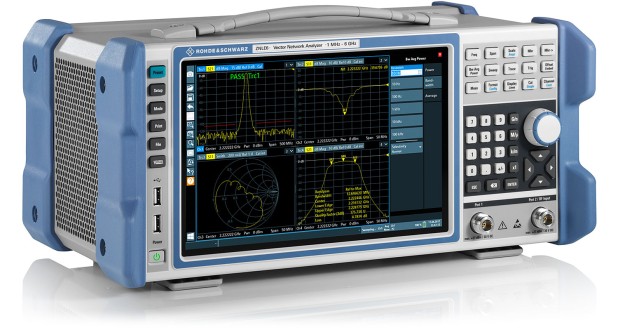

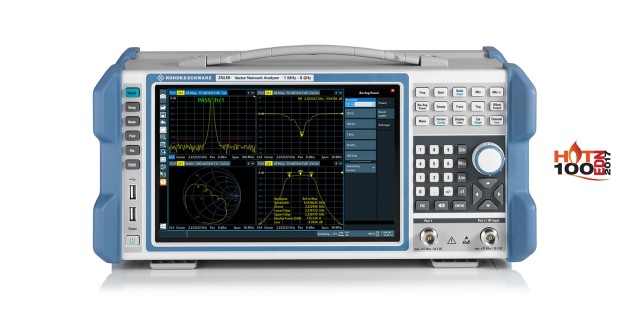

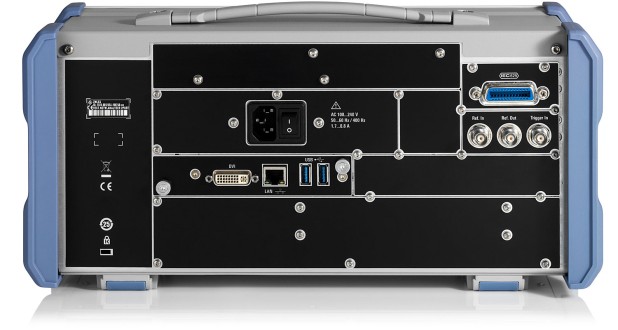

R&S®ZNLE легко настраивается, легко калибруется, легко выполняет измерения. Знаменитый высококлассный дизайн, инновационный пользовательский интерфейс и компактные размеры анализатора R&S®ZNLE превращают его в идеальный прибор для базовых задач, выполняемых с помощью ВАЦ.
R&S®ZNLE — это двухпортовый векторный анализатор цепей, который может применяться для двунаправленных измерений S-параметров (S11, S21, S12 и S22) пассивных компонентов.
Анализатор доступен с диапазоном частот от 100 кГц до 3 ГГц (R&S®ZNLE3 с опцией R&S®ZNLE-B100), от 100 кГц до 4,5 ГГц (R&S®ZNLE4 с опцией R&S®ZNLE-B100) или от 100 кГц до 6 ГГц (R&S®ZNLE6 с опцией R&S®ZNLE-B100). Дополнительный интерфейс GPIB дает возможность подключать контроллер для дистанционного управления R&S®ZNLE. Для R&S®ZNLE как автономного прибора не требуется внешний ПК для настройки. Измерения можно выполнять сразу после включения прибора.
Измерения можно выполнять сразу после включения прибора. Опция анализа во временной области (R&S®ZNL-K2) и опция измерения расстояния до места повреждения (R&S®ZNL-K3) дополняют R&S®ZNLE функциями, необходимыми для выполнения испытаний общего характера.
Ключевые факты:
- Диапазон частот: от 100 кГц до 3 ГГц, 4.5 ГГц или 6 ГГц
- Двухпортовый векторный анализатор цепей с полным набором S-параметров для проведения двунаправленных измерений пассивных компонентов
- Широкий динамический диапазон до 120 дБ (тип.)
- Полоса измерения от 1Гц до 500кГц
- Быстрые измерения: 8,7 мс для 401 точки (полоса ПЧ 100 кГц, полоса обзора 200 МГц, корр. выкл.)
- Компактность (глубина 24 см) и малый вес (6 кг)
- Настольный прибор с сенсорным экраном WXGA диагональю 10,1 дюйма
- Операционная система Windows 10
Особенности и преимущества
Экономичный прибор со стабильной производительностью
- Компактный векторный анализатор цепей
- Низкий уровень шума для высокой точности
- Высокая скорость измерений
Пользовательский интерфейс с мультисенсорным экраном
- Широкоформатный сенсорный экран WXGA диагональю 10,1 дюйма
- Четко структурированный пользовательский интерфейс
- Функциональная клавиша отмены/возврата для удобства работы
- Полностью интегрированное контекстное меню справки
Стандартный прибор для использования в лаборатории
- Модули калибровки для быстрой калибровки
- Функция компенсации/встраивания цепей и компенсации контактных устройств
- Анализ во временной области и измерение расстояния до места повреждения
- Дистанционное управление с помощью LAN и GPIB
Диапазон частот | R&S®ZNLE3 с опцией R&S®ZNLE-B100 | от 100 кГц до 3 ГГц |
R&S®ZNLE4 с опцией R&S®ZNLE-B100 |
от 100 кГц до 4.5 ГГц | |
R&S®ZNLE6 с опцией R&S®ZNLE-B100 | от 100 кГц до 6 ГГц | |
Время измерения | 201 точка, полоса ПЧ 100 кГц, полоса обзора 200 МГц, полная двухпортовая калибровка | 9,6 мс |
Время передачи данных | IEC/IEEE (201 точка) | 3,0 мс (тип.) |
HiSLIP по локальной сети 1 Гбит/с | тип. 2,5 мс | |
Динамический диапазон | Полоса измерения 10 Гц | до > 120 дБ (тип.) |
Выходная мощность | до +2 дБмВт (тип.) | |
Полоса измерения | от 1 Гц до 500 кГц (с шагом 1/1,5/2/3/5/7) | |
Разрешение по частоте | 1 Гц | |
Точек измерения на кривую | от 1 до 5001 | |
Операционная система | Windows 10 |
Опции | Описание |
FPL1-Z1 | Прочная защитная крышка |
FPL1-Z2 | Сумка для транспортировки, с прозрачной крышкой |
FPL1-Z3 | Система ремней для работы "на весу" |
FPL1-Z5 | Антибликовая пленка |
FPL1-Z6 | Комплект для монтажа в стойку |
FPL1-B10 | Интерфейс GPIB |
ZNLE-B100 | Расширенный диапазон частот (снизу), от 1 МГц до 100 кГц |
ZNL-K2 | Анализ во временной области |
ZNL-K3 | Измерение расстояния до места повреждения |
ZN-B13 | 50 Ом широкополосный ограничитель |
Модели | Описание |
ZNLE3 | Векторный анализатор цепей R&S ZNLE с диапазоном частот от 1 МГц до 3 ГГц |
ZNLE4 | Векторный анализатор цепей R&S ZNLE с диапазоном частот от 1 МГц до 4 ГГц |
ZNLE6 | Векторный анализатор цепей R&S ZNLE с диапазоном частот от 1 МГц до 6 ГГц |
